适配索尼Z1XPERIA的车载手机固定支架结构

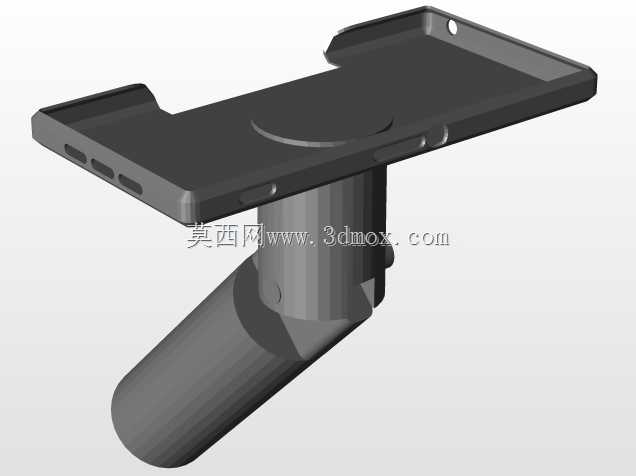

　　日常驾驶场景中，车载手机固定装置是多数驾驶员导航、接打免提通话的必备配套部件，这款适配特定机型的车载固定结构，从实际使用的夹持稳定性、安装便捷性出发做了针对性的结构设计，完全匹配对应机型的外形轮廓，避免通用支架夹持时出现的遮挡按键、松旷晃动问题。从结构组成来看，整个装置分为上部手机承托夹持主体与下部安装固定基座两部分，上部承托部分完全贴合目标手机的背部轮廓与侧边弧度，预留了对应位置的侧边按键避让缺口，不会在夹持状态下误触电源键与音量调节键，承托面边缘做了微凸的挡边结构，挡边高度控制在3mm以内，既能够在车辆颠簸、急加减速时限制手机的横向、纵向窜动，又不会遮挡手机屏幕的显示区域，承托面中部预留的圆形区域，可兼容磁吸充电模块的安装位，用户可根据自身使用需求选择加装磁吸组件，不需要额外在手机背部粘贴引磁片破坏外观。下部的安装基座采用斜向插入式结构，适配常规车型的空调出风口叶片安装场景，基座的插入段做了渐变的锥度设计，能够适配不同厚度的出风口叶片，插入后与叶片接触的位置做了微齿面处理，增大接触摩擦力，避免车辆行驶过程中支架随颠簸出现角度偏转、滑落的问题，基座与上部承托主体的连接位置做了角度微调结构，可在水平方向360度旋转、垂直方向±25度范围内调整俯仰角度，满足不同身高驾驶员的视线角度需求，不需要在调整视角时反复拆装整个支架。

　　设计过程中优先考虑了安装边界的适配性，上部承托主体的外形尺寸完全匹配目标手机的长宽参数，整体宽度比对应手机宽出8mm，长度方向预留了底部充电接口的避让空间，夹持状态下手机底部的充电接口完全外露，不会影响行车过程中插线充电，侧边的开孔位置精准对应手机的扬声器出声孔，不会遮挡出声路径导致导航语音、通话声音被闷住。安装基座的整体长度控制在65mm，插入出风口后不会过度深入风道内部，影响空调出风的流向，也不会因为伸出长度过长导致支架整体晃动感增强，基座与承托主体的连接轴位置做了阻尼限位结构，调整角度时需要施加一定的外力才能转动，不会因为手机自身重量出现低头下垂的情况。

　　从实际使用场景出发，这款结构没有采用通用支架常见的两侧伸缩夹臂设计，而是采用全包式的轮廓贴合结构，省去了用户每次放置手机时掰开夹臂、调整夹持位置的步骤，放置手机时只需要顺着承托面的导向斜角推入即可完成定位，取用时直接向上拿起即可，单手即可完成操作，适配驾驶过程中快速操作的使用需求，不会因为操作支架分散驾驶注意力。结构的壁厚控制在2.5mm，整体采用轻量化设计，不会因为自身重量过大给空调出风口叶片造成额外的负载，长期使用也不会导致出风口叶片变形下垂，承托面与手机接触的位置没有做尖锐的棱角处理，所有边缘都做了R1.2的圆角过渡，取放手机时不会刮花手机的中框与背部外壳，也不会在拆装支架时划伤手部。

　　针对车载场景的温度变化特性，结构设计时预留了足够的形变余量，夏季车内高温环境下材料出现轻微热胀时，不会出现手机卡入后过紧难以取出的情况，冬季低温环境下材料脆性提升时，挡边位置的厚度做了局部加强，不会因为轻微磕碰出现断裂问题。整个结构的受力路径做了优化，手机放置后的重量通过连接轴直接传递到下部的安装基座，再由基座分散到接触的出风口叶片上，承托主体的背部做了隐性的加强筋结构，在不增加整体壁厚的前提下提升了结构刚性，长期使用不会出现承托面弯曲变形导致手机滑落的问题。
