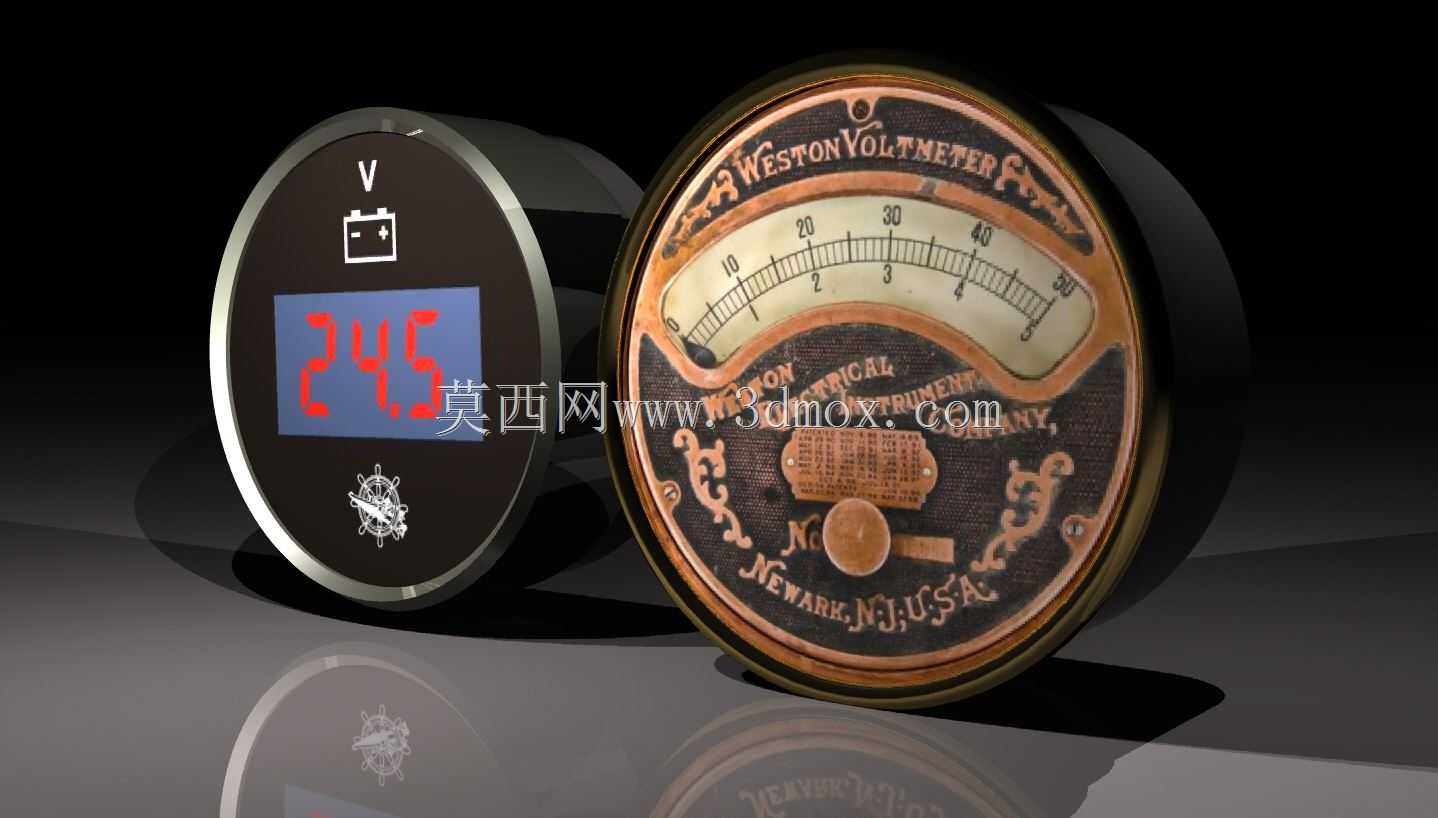

复古指针电压表与数显电压表对比结构

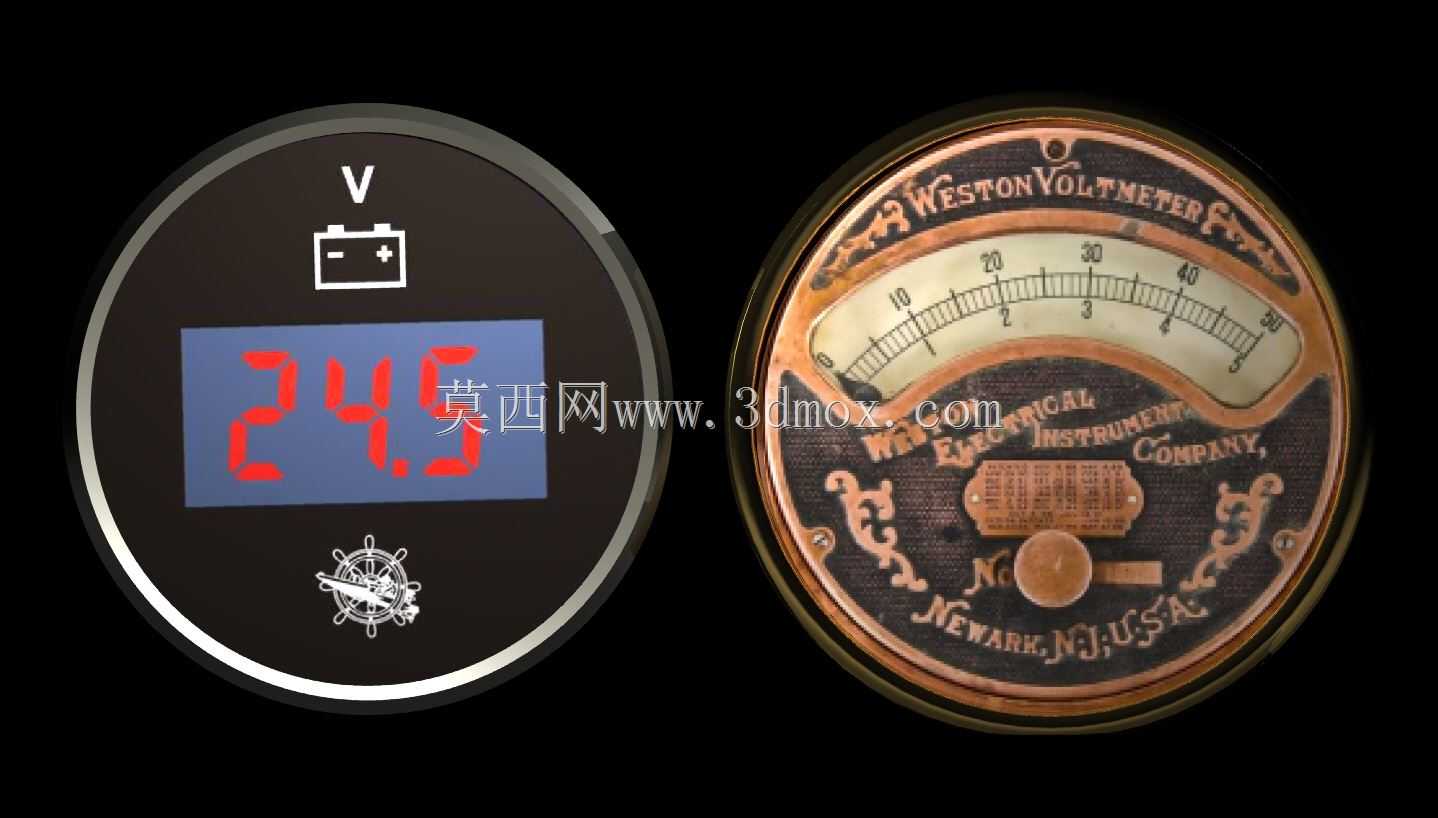

　　在工业电气测量、实验台搭建、复古机电装置改装的场景里，电压测量仪表是电路状态监测的核心部件，指针式与数显式两类电压表的选型搭配，直接影响整套装置的读数效率与视觉风格。本次呈现的两款电压表结构，分别对应经典复古模拟测量与现代数字测量两个技术路线，可覆盖不同应用场景的安装与使用需求。先看复古款指针电压表，整体采用铜质金属外壳做旧处理，表盘沿用早期韦斯顿电压表的经典刻度布局，弧形刻度区间覆盖0-50V直流电压量程，刻度线旁搭配复古花体标识与产地铭牌装饰，表盘下方设置调零旋钮结构，可在安装前完成指针机械零点校准。

　　这类仪表的内部核心为磁电式测量机构，依靠通电线圈在永久磁场中产生的电磁力矩带动指针偏转，配合弹簧游丝的反力矩实现电压值的指针指示，无需额外供电即可完成基础测量，抗电磁干扰能力较强，适合在强电磁环境的工业设备、复古蒸汽朋克风格装置、老旧机电设备修复场景中使用，安装时需预留直径90mm、深度45mm的圆形安装空间，背部接线端子采用M3铜质螺丝，可适配1.5平方毫米以下的导线压接，安装面板厚度适配范围为1-5mm，依靠外壳边缘的滚花压圈完成面板固定，无需额外打孔安装固定耳。

　　再看数显式电压表，整体采用圆形不锈钢包边外壳，正面搭载段码液晶显示屏，红色数码字体可直接显示实时电压数值，读数直观无视觉误差，屏幕上方设置电压单位标识与电池电量提示图标，下方搭配功能按键可实现量程切换、背光亮度调节功能。这类仪表内部集成了电压采样电路、AD转换模块与液晶驱动电路，测量精度可达0.1V，响应速度小于100ms，适合在精密实验台、低压配电装置、小型电子设备的电压监测场景中使用，安装时需预留直径60mm、深度30mm的圆形安装空间，背部采用插针式接线端子，可直接焊接在PCB板上或搭配接插件完成导线连接，供电电压范围为DC3-12V，可直接从被测电路取电，无需额外独立供电线路。

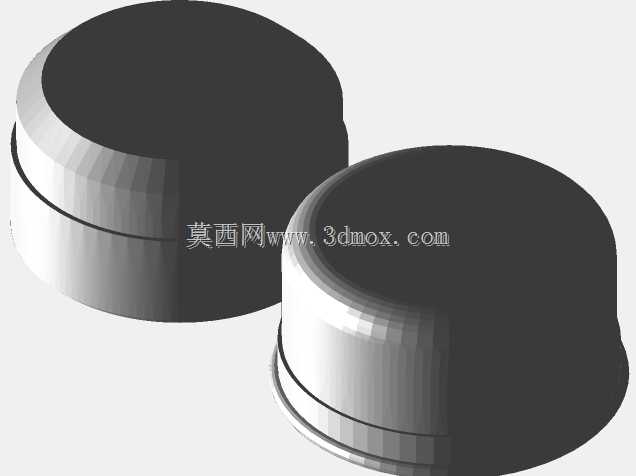

　　两款仪表在结构设计上都采用了圆形嵌入式安装逻辑，可适配同规格的面板开孔尺寸，在实际项目中可根据使用场景的风格需求、测量精度要求灵活选型搭配：复古指针款更侧重装饰性与抗干扰能力，适合对读数精度要求不高但追求视觉风格的场景；数显款更侧重测量精度与读数效率，适合需要快速获取精确电压数值的工业测量场景。在建模过程中，两款仪表的细节结构都做了完整还原：指针款的铜质外壳做旧纹理、表盘蚀刻花纹、指针配重结构、游丝固定点位都按照实物1:1比例复刻，数显款的液晶屏幕偏振层效果、不锈钢外壳的拉丝纹理、按键的阻尼结构、背部接线端子的防呆设计都做了精细化处理，可直接用于机电装置的虚拟装配验证、面板开孔尺寸校核、展示场景渲染等工作，也可作为电气类教学演示的三维素材，帮助从业者直观理解两类电压测量仪表的结构差异与安装边界。
