雪佛兰克尔维特LS改装发动机悬置适配支架

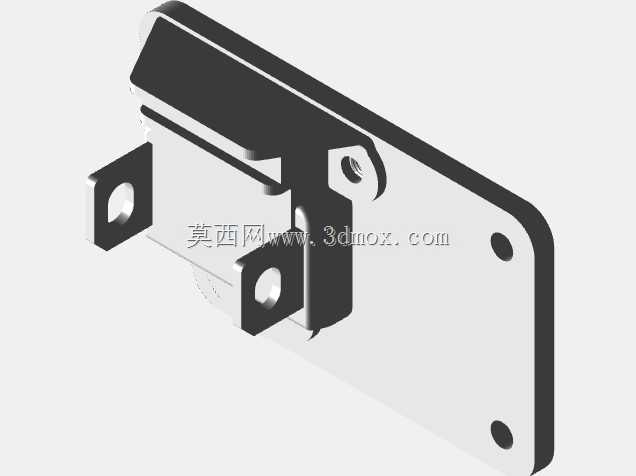

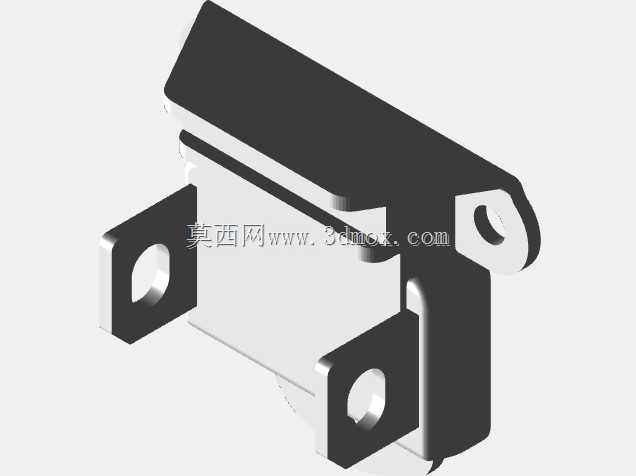

做美式老车动力改装的结构设计时，发动机悬置支架的适配性是最容易被忽略却直接影响装车可靠性的环节，这套适配1969款科尔维特LS动力换装的悬置安装支架，完全参照市售成熟镀锌悬置产品的安装点位做逆向适配，解决了原厂车架与换装发动机悬置点位不匹配的核心问题。从实际装车场景来看，老款科尔维特的原厂发动机舱悬置安装位是为小缸体原厂动力设计的，换装LS系列发动机时，悬置的固定孔位、安装高度、支撑角度都存在偏差，硬改焊接不仅会破坏车架结构强度，还容易出现发动机运转时的共振、位移问题，这套支架通过分体式的适配结构，分别对应驾驶员侧、乘客侧的车架安装面，以及发动机侧的悬置固定位，不需要对原车车架做切割焊接，直接通过标准紧固件就能完成固定。

设计层面首先考虑的是载荷传递路径，发动机运转时的静载荷、急加速急减速的冲击载荷，都会通过悬置胶垫传递到支架上，再分散到车架的安装点，所以支架的安装面做了加厚处理，折弯处设置了加强筋结构，避免长期受交变载荷出现开裂变形。安装边界上，支架与车架贴合的安装面完全匹配原车的三个固定点位，孔位公差控制在0.2mm以内，保证装车时不需要额外扩孔修正；发动机侧的安装面则对应Energy Suspension 3.1148款镀锌悬置的固定孔距，两个M10规格的安装孔位同轴度误差不超过0.1mm，避免悬置安装时出现别劲的情况，导致胶垫提前老化损坏。

紧固件的选型也完全对应改装施工的实际需求，发动机侧与悬置连接采用M10×1.5mm规格、长度25mm的内六角螺钉，保证螺钉拧入后螺纹啮合长度足够，不会出现滑牙问题；支架与车架连接的位置采用M10×1.5mm规格、长度35mm的螺栓，搭配对应规格的平垫圈，分散螺栓对支架安装面的压应力，避免长期受力后安装面出现凹陷变形；侧面的适配器板固定采用3/8-16规格、长度1英寸的螺栓，适配美制标准的车架螺纹孔，不需要重新攻丝改装；所有安装孔位周边都预留了足够的扳手操作空间，施工时不需要拆卸周边的管线、附件就能完成紧固件的拧紧作业。

实际使用中，这套支架的安装高度经过精准测算，装车后发动机的油底壳最小离地间隙、与周边防火墙/散热器的间隙都符合安全要求，不会出现运转时干涉周边部件的问题；支架的角度设计也匹配LS发动机的后倾安装角度，保证动力输出轴与变速器输入轴的同轴度，减少传动系统的异常磨损。不同于市面上通用型的改装支架，这套支架完全针对特定车型的特定动力换装场景设计，所有安装点位都做了实车匹配验证，不需要施工时做现场切割、焊接调整，大幅降低改装施工的难度，同时也保证了安装后的结构强度，避免通用支架适配性差带来的共振、移位甚至断裂风险。对于从事老车动力改装、非标汽车配件设计的工程师来说，这类支架的建模核心不是做外观造型，而是精准还原所有安装点位的相对位置、安装面的平面度要求、孔位的公差配合，同时兼顾载荷传递的结构合理性，以及施工时的操作空间预留，每一个折弯角度、每一个孔位的位置，都要对应实车的安装边界，不能出现理论建模正确但实际装车干涉的问题。
