FRC赛事专用雷神之锤复刻结构件

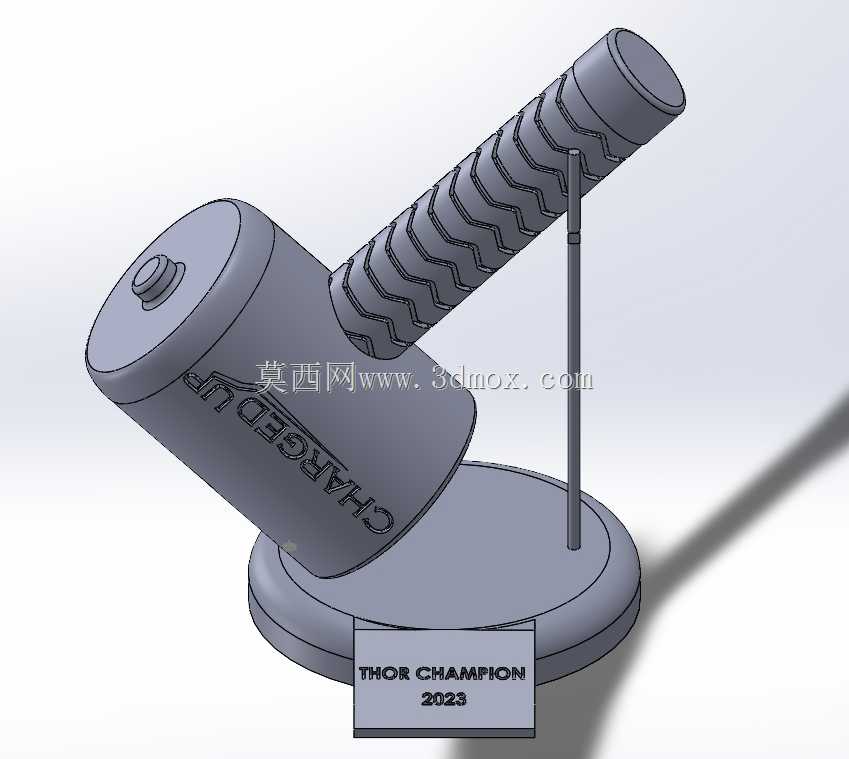

　　锤柄部分采用等直径圆柱主体，表面加工连续的人字形防滑纹理，纹理深度控制在1.2mm，既能够保证机械夹爪抓取时的摩擦力足够，又不会因为纹理过深导致夹爪开合行程超出设计阈值，锤柄和锤头的连接采用过盈配合加横向销钉固定的方式，过盈量选取0.08mm，能够承受竞赛场景下快速移动带来的冲击载荷，避免锤头在动作过程中出现松脱。配套的展示支架采用圆形底座加单根支撑杆的结构，底座直径设计为锤头直径的1.6倍，能够保证整个装置静置时的重心落在底座支撑范围内，不会出现侧翻问题，支撑杆的高度刚好托住锤柄的中段位置，让锤体保持倾斜展示的姿态，底座正面的标识块采用嵌入式安装，和底座表面齐平，不会额外占用支撑面的空间。从结构设计角度看，这套锤类装置的核心应用场景集中在青少年机器人竞赛的道具交互环节，针对赛事中需要完成道具拾取、搬运、放置的任务需求，整体结构做了针对性的配重与握持优化。锤头部分采用大直径圆柱构型，端面做了小凸台定位结构，在和赛事指定道具接触时，能够通过凸台嵌入道具的对应定位槽，避免搬运过程中出现道具滑脱的问题，锤头侧面的反向刻印标识，在实际装配时可以作为安装对位的基准标记，减少装配阶段的对位调整时间。

　　在设计思路上，整个模型优先考虑了3D打印加工的工艺可行性，所有结构的壁厚都保持在2mm以上，没有小于1mm的薄壁特征，也没有需要额外添加支撑的倒扣结构，打印完成后只需要简单去除支撑毛刺就可以完成装配，不需要额外的二次加工。安装边界方面，整个装置装配完成后的总长度为320mm，锤头直径为80mm，底座直径为128mm，放置时需要的最小平面空间为130mm×130mm，支撑杆和锤柄的接触位置做了圆弧过渡，不会在锤柄表面留下压痕，锤柄末端做了1mm的倒角处理，方便夹爪从末端位置完成套入抓取的动作。

　　从功能特性来看，这套结构除了作为竞赛道具的交互对象，也可以作为机械结构教学的演示样件，用来展示过盈配合、销钉固定、重心配平等基础机械结构知识点，锤头内部可以根据实际使用需求添加配重块，调整整体的重量，适配不同负载能力的机器人夹爪，配重块的安装腔采用内六角堵头密封，堵头和锤头端面采用螺纹连接，方便快速调整配重重量。在实际赛事场景中，这类道具需要承受机器人夹爪的反复抓取、移动、放置动作，所以所有棱角位置都做了R2的圆角处理，避免应力集中导致的结构开裂，锤柄的防滑纹理采用连续的等距设计，夹爪在任意位置抓取都能获得一致的摩擦力，不需要特意调整抓取位置，能够减少机器人的动作规划复杂度。

　　支架的支撑杆和底座采用螺纹连接，不需要额外的紧固件，拆卸后可以分开收纳，减少运输过程中占用的空间，底座底部设计有四个浅凹槽，可以粘贴防滑橡胶垫，放置在光滑的赛事场地表面时不会出现滑动，保证道具的初始位置精度。整个结构的装配流程不需要专用工具，所有零件都可以通过手动拼接完成，适合赛事现场的快速维护与更换，如果出现零件损坏，只需要重新打印对应的损坏零件即可，不需要更换整个装置，能够降低赛事筹备阶段的物料成本。从建模逻辑来看，所有特征都采用参数化设计，关键尺寸都设置了全局变量关联，如果需要调整整体的大小比例，只需要修改全局参数就可以完成整个模型的尺寸更新，不需要逐个修改特征，能够快速适配不同赛事规则下的道具尺寸要求。锤头和锤柄的连接位置做了定位轴肩，装配时只需要将锤柄推到轴肩位置就可以保证安装深度一致，不需要额外测量安装尺寸，降低了装配的难度，即使是没有机械装配经验的赛事参赛学生，也可以快速完成整套装置的组装。
