七周年纪念款3D打印纪念摆件结构设计

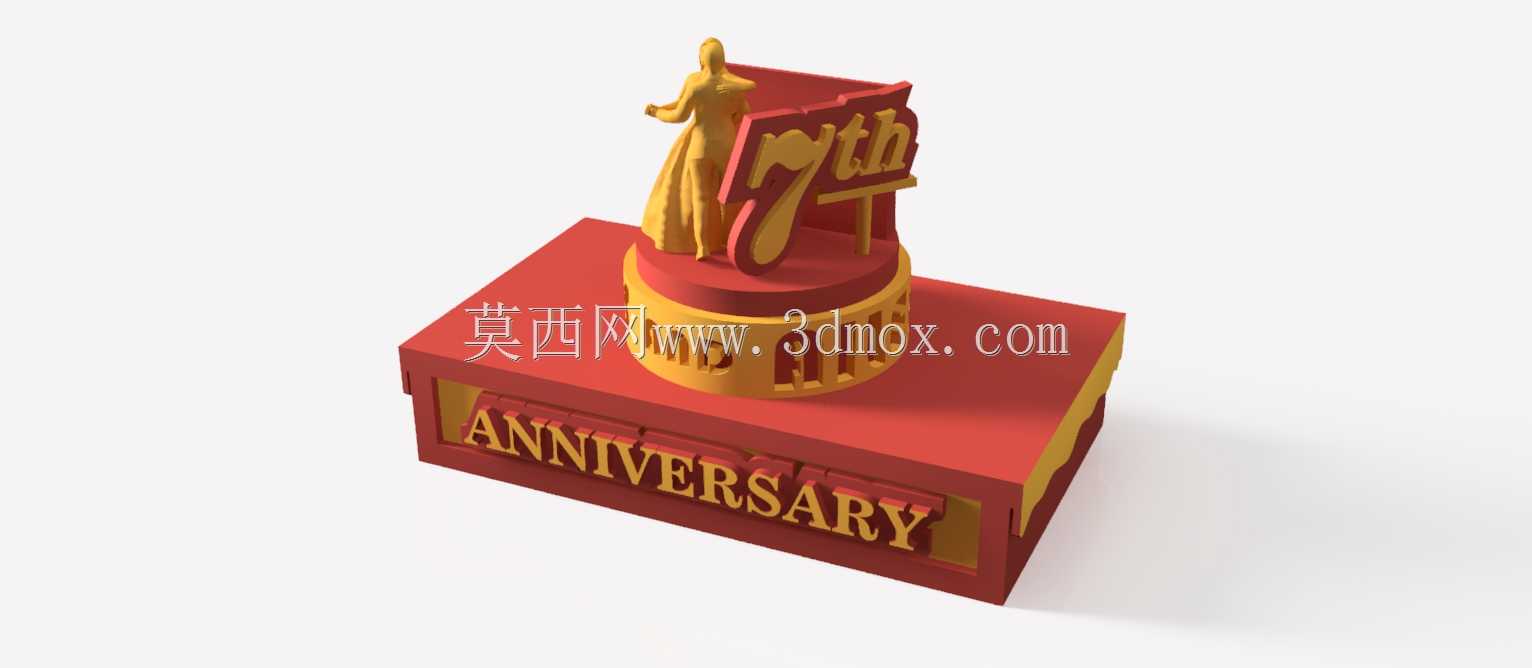

这款纪念摆件的设计初衷是适配桌面级FDM3D打印设备的成型特性，整体结构无需额外支撑即可完成打印，拆分后的各部件打印公差控制在0.2mm以内，组装时可直接通过卡扣结构完成拼接，无需额外粘接剂辅助。从实际应用场景来看，这类纪念摆件多用于企业周年活动的桌面陈设、展会现场的品牌展示载体，也可作为定制化文创周边发放给合作客户与内部员工，相比平面纪念牌，立体结构的视觉记忆点更强，摆放时可适配办公桌、展示柜、前台接待区等多种场景，不会占用过多桌面空间。

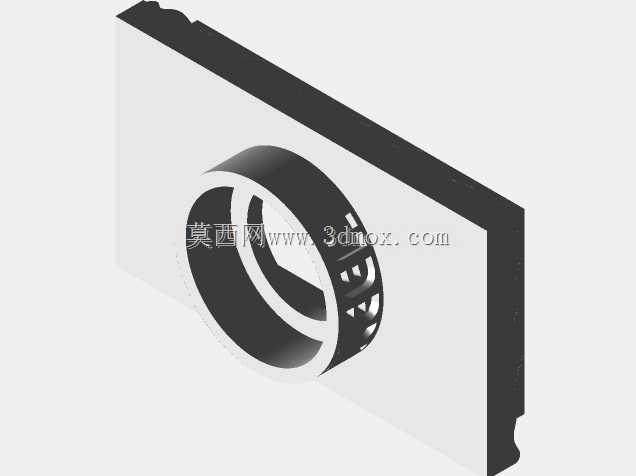

设计过程中优先考虑了打印成型的成功率，底座部分采用中空加筋的结构设计，既保证了整体摆放的稳定性，又减少了打印耗材的用量，底座表面的凸起文字采用0.8mm的拔模角度，避免打印过程中出现文字边缘塌陷的问题，文字凸起高度控制在1.2mm，既保证触摸时的立体感，又不会因为凸起过高导致打印层厚不均。中部的圆柱支撑结构做了内壁加厚处理，壁厚达到2.4mm，刚好适配3D打印常用的3层壁走线数量，打印时无需填充即可保证足够的结构强度，支撑上部的数字标识与人物造型时不会出现晃动变形。

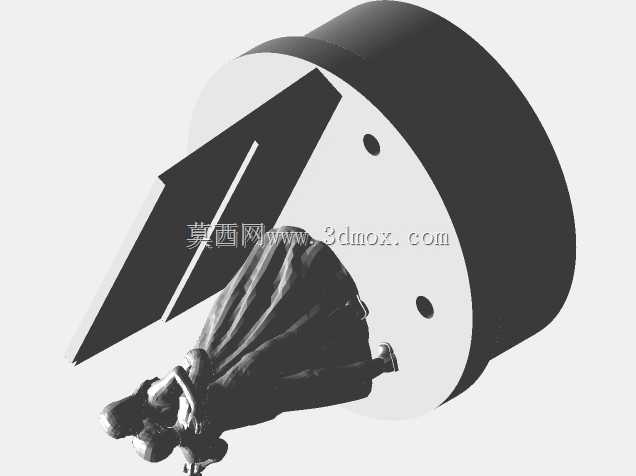

上部的数字标识采用斜向支撑结构，与中部圆柱的连接面做了圆弧过渡处理，避免应力集中导致的连接处断裂，数字边缘做了0.5mm的圆角处理，既提升了手持时的安全性，也能减少打印过程中的层纹突兀感。侧边的人物造型采用一体化打印设计，人物与底座的连接位置做了加宽处理，接触面积达到120平方毫米，保证摆放时不会出现倾倒问题，人物造型的细节部分做了适当简化，将小于0.3mm的细微特征整合为大面结构，避免小特征打印失败导致的整体报废。

从安装边界来看，整体摆件的最大外轮廓尺寸控制在120mm×100mm×150mm以内，刚好适配多数桌面级3D打印机的常规成型尺寸，无需拆分打印即可一次成型，摆放时所需的最小桌面空间为130mm×110mm，底座底部做了四个直径5mm的平底支撑脚，即使放置在略有不平整的桌面上也能保持稳定，不会出现晃动。结构设计时还考虑了后期的表面处理需求，所有外露面的走线方向都做了统一规划，打印完成后只需简单打磨即可进行喷漆、电镀等后处理工序，不会出现明显的层纹影响最终外观效果。

实际测试打印时，采用PLA耗材、0.2mm层厚、20%填充率的参数即可完成制作，整体打印时长控制在6小时以内，打印完成后去除底部 raft 支撑即可直接使用，无需额外的后加工工序。结构上预留了1mm的装配间隙，即使不同设备的打印精度存在±0.1mm的误差，也能顺利完成各部件的拼接，不会出现过紧无法装配或者过松松动的问题。针对长期摆放的需求，底座内部预留了配重块安装位，可根据需要放入金属配重块提升整体稳定性，避免被误碰掉落。
