八格PPE材质冰块成型托盘结构设计

　　日常餐饮场景里，冰块制备的标准化需求一直存在，不管是连锁饮品店的批量出冰、酒吧的调酒备冰，还是家庭日常的冻冰使用，都需要适配冷冻空间、取冰便捷的承托器具，这款八格冰格托盘就是针对这类场景设计的硬质承托构件。从实际使用逻辑出发，托盘采用PPE材质制作，这类材质耐低温性能优异，在常规家用冰箱-18℃的冷冻环境下不会出现脆裂、形变问题，同时材质表面光滑度适中，既不会因为过于黏附导致冰块难以脱出，也不会因为表面过于粗糙残留水渍滋生污垢，日常冲洗即可完成清洁，适配高频次的重复使用需求。

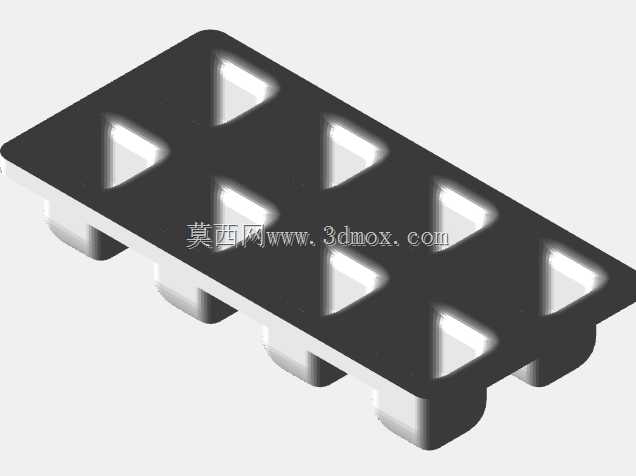

　　结构设计上，托盘整体采用矩形排布的八组独立冰格腔体，每个腔体采用上宽下窄的微锥度设计，锥度控制在3°左右，这个角度经过实际验证，既可以保证冷冻过程中水体不会因为腔体倾斜溢出，也能在脱模时通过轻微扭转托盘就让冰块与腔体内壁分离，不需要额外撬动或者等待表面融化，大幅提升取冰效率。相邻冰格之间设置了等宽的连接筋，筋位厚度控制在2mm，既可以保证整个托盘的结构强度，在堆叠、拿取过程中不会因为受力出现弯折断裂，也能控制整体重量，不会因为用料过多导致成本上升，同时筋位的顶面与冰格顶面保持齐平，堆叠时上层托盘可以平稳放置在下层托盘上，不会出现滑移倾倒的问题，适配冰箱冷冻层的多层堆叠存储需求，充分利用垂直储物空间。

　　托盘的边缘设置了一圈高度5mm的围边，围边厚度1.8mm，一方面可以在加注水体时阻挡液体外溢，即使加注水位略高于冰格腔体顶面，也不会从托盘边缘流洒到冰箱内部造成污染，另一方面围边也作为拿取的受力部位，手部握持围边时受力均匀，不会因为托盘整体温度过低导致局部冻伤，同时围边的圆角处理避免了尖锐边角划伤手部的风险，符合日用品的安全设计规范。从安装边界来看，这款托盘的整体外形尺寸适配常规家用冰箱冷冻抽屉的内部宽度，单盘放置时不会与抽屉内壁发生卡滞，同时八格的容量设计刚好满足单次2-3人饮品的冰块使用量，不会因为单次制冰过多导致冰块长期存放出现串味问题，也不会因为容量过小需要频繁制冰增加操作步骤。每个冰格的单格容积设计为标准30ml左右，冻制完成的冰块尺寸适配常规饮品杯的口径，不管是加入直身杯、高脚杯还是广口杯都可以顺利投放，不会出现冰块过大卡滞在杯口的问题。设计过程中也考虑了注塑生产的工艺可行性，所有转角位置都设置了R0.5-R1mm的圆角过渡，避免注塑过程中出现应力集中导致的产品开裂，同时拔模角度统一，没有倒扣结构，不需要复杂的抽芯机构就可以完成注塑生产，大幅降低生产环节的模具成本与成型不良率。

　　托盘底部的每个冰格位置都设置了微小的定位凸点，放置在冰箱层架或者台面上时，凸点可以增加与接触面的摩擦力，不会因为轻微触碰就出现滑移，同时凸点将托盘主体与接触面抬升0.3mm的间隙，避免托盘底部与冷冻层架因为低温冻结粘连，拿取时不需要额外撬动就可以顺利取下。在实际使用场景中，这款托盘除了冻制纯水冰块，也可以用来冻制果汁块、咖啡块、辅食块等，PPE材质的耐化学性较好，不会与常见的饮品成分发生反应，也不会吸附异味，清洗后不会残留之前冻制物品的味道，可以重复用于不同类型冻块的制作。
