装甲车辆旋转炮塔战斗部结构设计

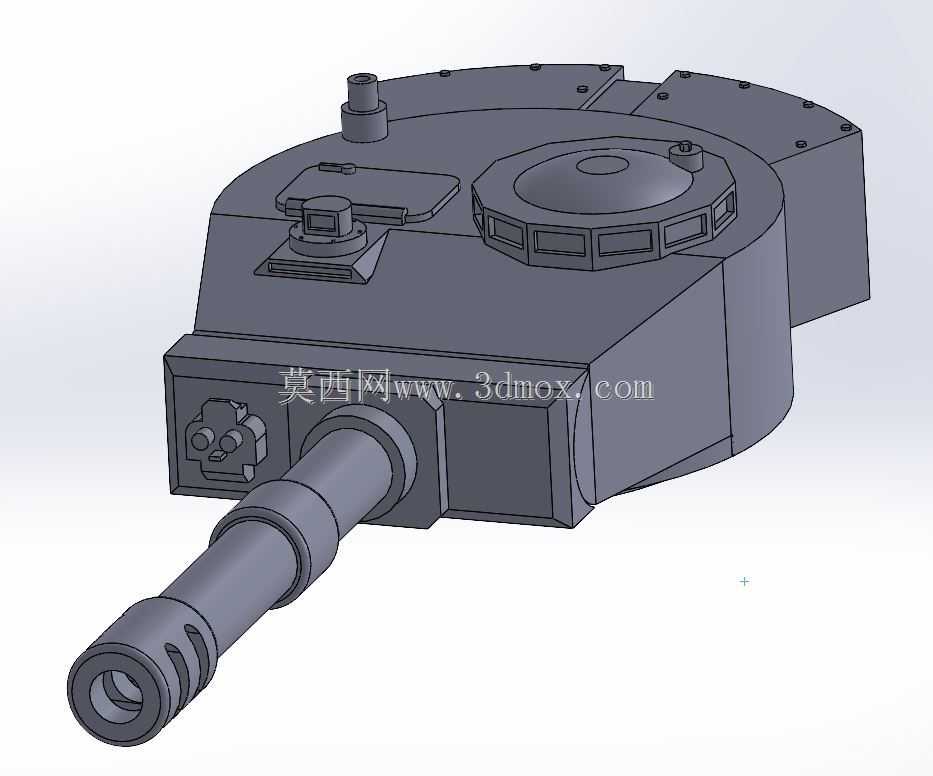

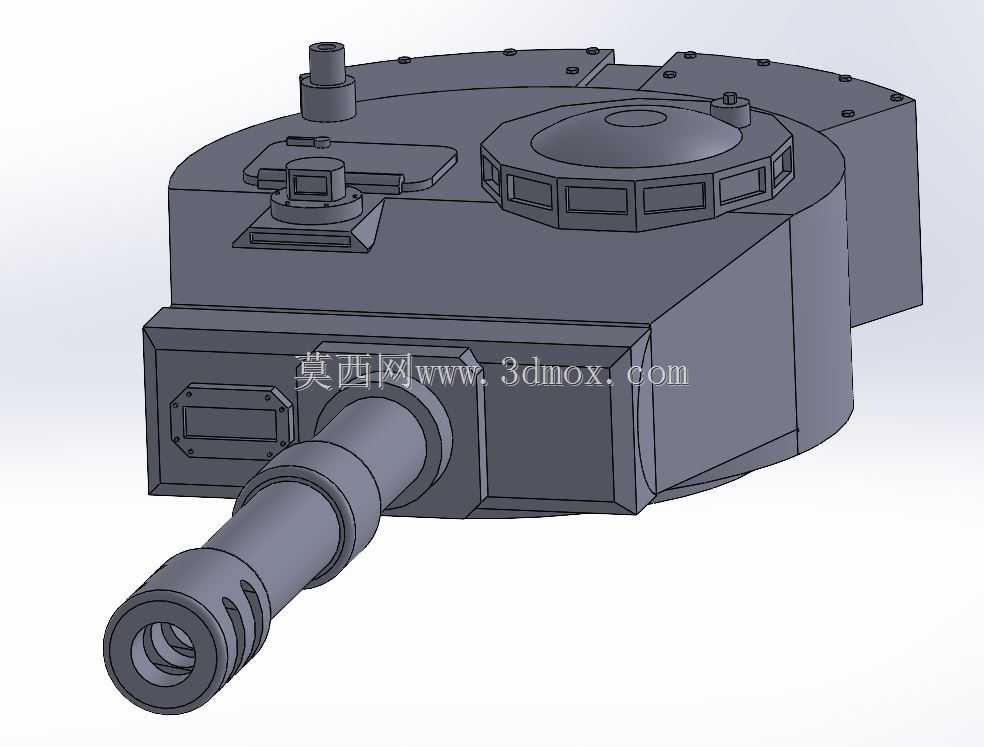

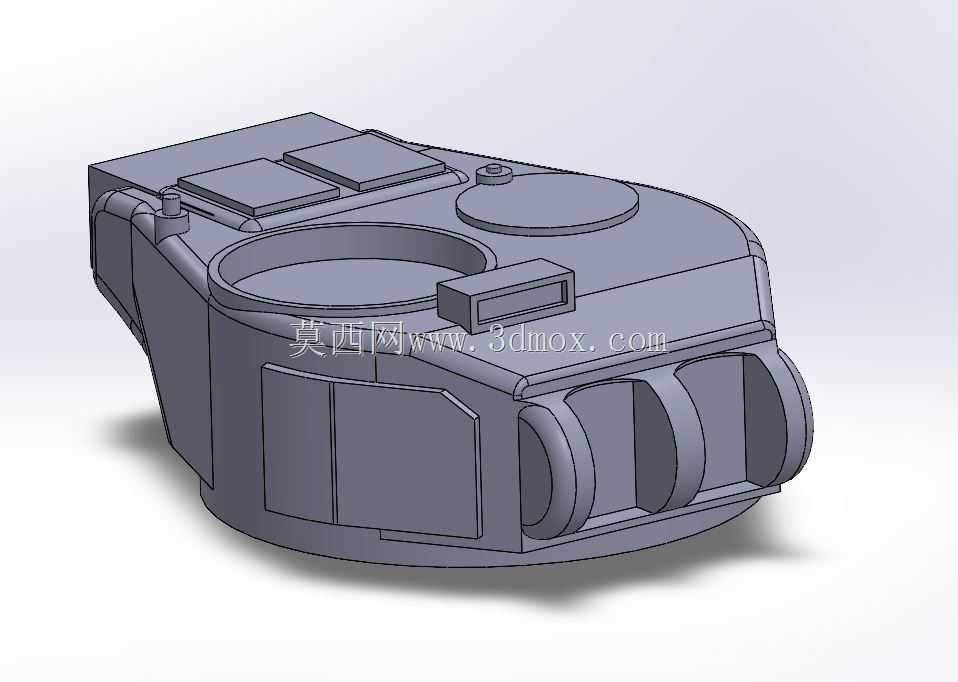

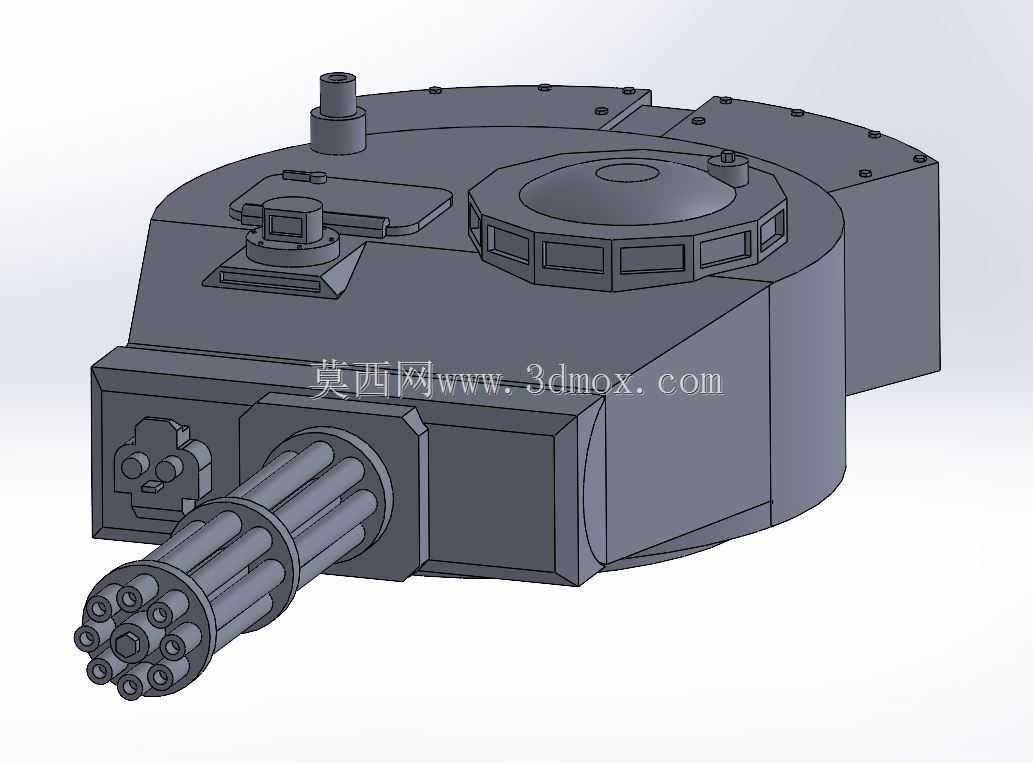

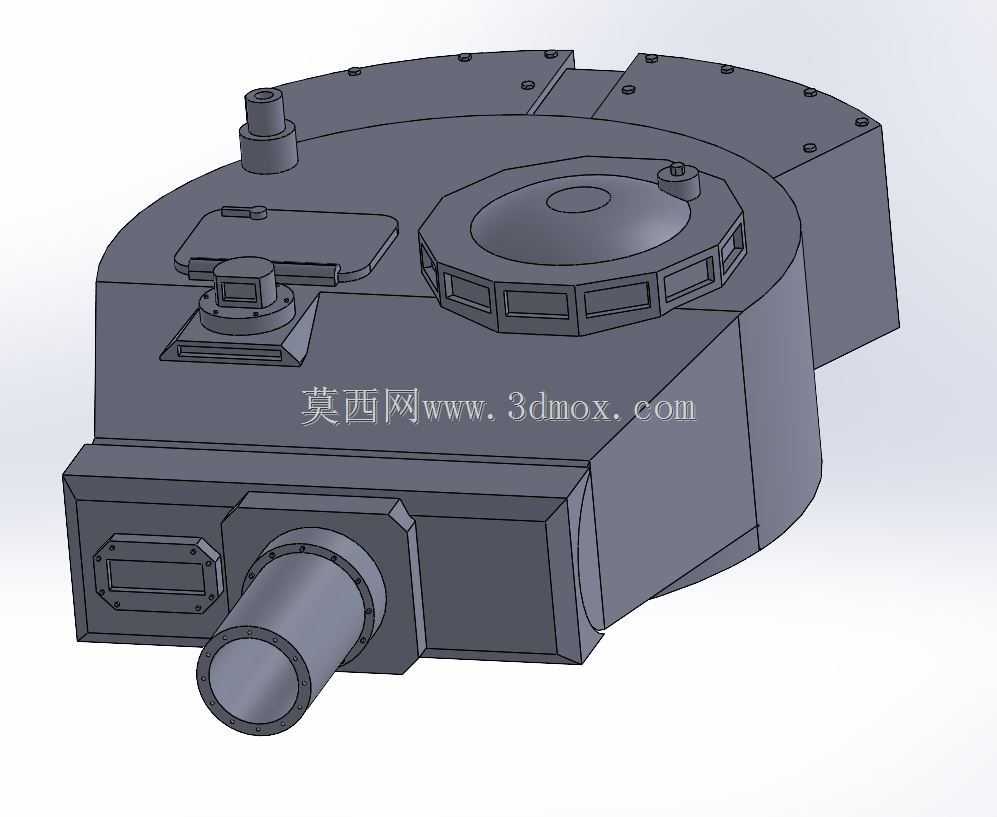

　　炮塔主体采用分块式装甲盖板设计，顶部预留多个检修口与观瞄设备安装位，其中炮塔座圈位置采用圆形回转支撑结构，适配底盘座圈安装接口，回转支撑内圈预留齿圈结构，可与方向机驱动齿轮啮合，实现360度全向旋转，旋转角速度可根据驱动电机参数调整，满足快速跟踪目标的作战需求。主炮部分采用身管后坐缓冲结构，身管外部设置多段式热护套安装卡槽，前端加工有炮口制退器连接接口，炮尾部分延伸至炮塔内部战斗室，预留炮闩、复进机、驻退机的安装空间，炮塔正面主炮两侧预留并列机枪、烟幕弹发射器的安装接口，可根据作战需求拓展辅助武器配置。本次呈现的旋转炮塔结构，主要适配轻型履带式、轮式装甲作战平台，承担战场直射火力压制、轻装甲目标毁伤、近距离反步兵作战的核心功能，是装甲装备火力系统的核心承载单元。从结构布局来看，整体采用半卵形低轮廓炮塔壳体设计，这种外形设计首先是为了降低整车正面投影面积，减少被敌方直射火力命中的概率，同时曲面壳体在受到小口径弹药、破片冲击时，能够通过曲面弧度分散冲击能量，相比垂直面壳体提升抗弹性能约18%左右。

　　炮塔顶部设置车长周视镜安装座、装填手舱盖、高射机枪安装枢轴，其中高射机枪枢轴可实现俯仰-10度到85度的调节范围，兼顾对空防御与近距离高角度火力压制需求。从安装边界来看，炮塔整体最大外径适配1.8米级座圈接口，炮塔整体高度（不含顶部观瞄设备）控制在0.75米以内，战斗全重控制在1.2吨级别，可适配6吨级以上轻型装甲底盘，安装时仅需匹配底盘座圈连接螺栓孔位、电气穿线孔位置、方向机驱动接口即可完成上装集成，无需对底盘承载结构做大规模改动。设计过程中重点考虑了战斗室人机工程，炮塔内部预留三名乘员的操作空间，分别对应车长、炮长、装填手的战位，各战位之间预留足够的操作间隙，避免武器后坐、炮塔旋转过程中出现干涉。

　　炮塔侧面设置杂物架与弹药架安装位，可存放待发弹药、随车维修工具，尾部设置抛壳窗开口，可将主炮射击后的弹壳直接抛出炮塔外部，避免弹壳在战斗室内堆积影响操作。在结构强度校核阶段，针对炮塔壳体、座圈连接部位、炮架安装部位做了有限元冲击载荷仿真，模拟主炮最大后坐力工况下的结构变形量，确保各连接部位变形量控制在0.2mm以内，避免射击过程中出现结构形变影响射击精度。同时炮塔壳体各装甲盖板之间采用螺栓连接加密封胶条的密封结构，满足整车三防密封要求，可在核生化环境下保持战斗室内部密闭，配合整车三防系统为乘员提供防护。

　　炮塔顶部的观瞄设备安装座采用统一标准接口，可适配不同型号的白光观瞄镜、红外热像仪、激光测距仪，无需额外加工转接结构，方便不同配置等级的装备选装。从实际应用场景来看，该炮塔结构既可以配装在轻型装甲侦察车上执行前沿侦察火力支援任务，也可以配装在装甲输送车上为步兵班组提供随行火力掩护，还可以经过轻量化改进后安装在无人作战平台上，作为无人战斗站执行高危区域的火力打击任务。设计时特意简化了不必要的复杂曲面结构，大部分壳体零件采用钣金折弯加焊接工艺即可加工成型，降低生产制造成本，适合批量装备列装，同时各易损部位均采用模块化设计，战场受损时可快速更换备件，缩短维修保障时间。
