多通道集成式圆柱阀块结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1074157
  • 多通道集成式圆柱阀块结构设计

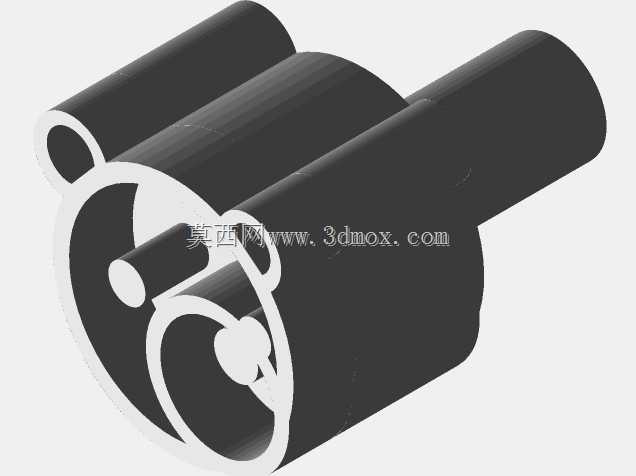

该阀块采用同轴圆柱集成布局,将多组流体通道整合在单一圆柱基体上,区别于传统方形阀块的安装适配特性,可直接嵌入圆柱形安装腔体内,适配空间受限的紧凑型流体控制回路。从实际应用场景来看,这类结构常应用在小型液压动力单元、便携气动控制模组、实验台流体分配工位中,尤其是在安装空间为圆形预留孔、需要沿轴向排布多组通路的工况下,相比常规矩形阀块能减少安装适配结构的额外加工量,降低整体模组的体积占用。

设计过程中首先确定了基体的同轴度基准,以中心主通孔为装配基准轴,三组不同通径的侧向通道沿径向分布,其中大直径通道作为主进液通路,通径匹配常规10mm管径的流量需求,两组小直径通道分别作为控制油路与回油通路,通道之间的壁厚经过强度校核,在16MPa工作压力下不会出现贯通渗漏,通道相交处做了圆角过渡处理,避免流体在转角处形成涡流造成压力损失,同时减少流道内的杂质滞留风险。基体外侧的圆柱面作为安装密封面,预留了两道密封槽的安装位置,可适配O型圈进行轴向静密封,避免阀块与安装腔体之间出现外泄漏。

从安装边界来看,阀块整体外径与安装腔体的配合公差选择H7/h6间隙配合,既保证装配时的顺畅推入,又能控制密封件的压缩量在合理区间,避免压缩量过大造成密封件过早磨损,或是压缩量不足导致密封失效。阀块两端伸出的圆柱轴段作为管路连接端,端部可直接对接快插接头或是焊接管路,轴段上的环形槽可安装管卡进行轴向固定,防止工作过程中受流体压力冲击出现轴向窜动。

结构设计上充分考虑了加工工艺性,所有通道均采用直孔设计,无复杂斜孔与交叉异形腔,常规钻床即可完成所有孔系加工,不需要特殊的定制刀具,加工完成后只需要对通道相交处的毛刺进行清理,避免残留切屑在流体回路中造成元件卡滞。流道的内壁粗糙度控制在Ra1.6以内,减少流体沿程阻力,同时降低内壁锈蚀的概率,适配矿物液压油、压缩空气、低压清水等多种工作介质。

实际选型应用时,需要注意该阀块的通路通径匹配对应的流量范围,主通路最大通流能力可达30L/min,控制通路通流能力为6L/min,可匹配通径6mm的电磁阀作为控制元件,集成后可实现单路进油、双路控制回油的回路功能,常应用在小型夹具的锁紧控制、小型气缸的动作切换、实验台的流体通路切换等场景。相比分散式管路连接的结构,这种集成阀块减少了70%以上的管路接头数量,降低了接头渗漏的故障点,同时缩短了流体通路的长度,提升了控制响应速度,在紧凑型流体控制设备中能有效压缩整体安装空间,减少装配工作量。

在建模过程中,所有孔系的位置度公差控制在0.05mm以内,保证装配时各通路与外部对接管路的同轴度,避免出现通流截面错位造成的节流损失。圆柱基体的端面与轴线的垂直度公差控制在0.02mm以内,保证端部密封件的均匀压缩,提升密封可靠性。整体结构没有薄壁易变形区域,常规铝合金、碳钢、不锈钢材质均可加工,可根据实际工作介质与压力等级选择对应材质,铝合金材质适配低压气动场景,碳钢材质适配中高压液压场景,不锈钢材质适配腐蚀性介质工况。
