直通式卡套连接小型阀块结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1074175
  • 直通式卡套连接小型阀块结构设计

在流体管路系统的搭建与改造场景中,这类小型直通阀块常作为支路通断控制的核心元件出现,不管是实验室小型气路测试台、教学演示流体回路,还是小型设备的冷却水路分支,都能见到这类结构的应用。不同于大口径工业管线用的重型阀组,这类小尺寸阀块更适配小通径、低压力等级的管路场景,安装空间受限的设备内部走管时,这类紧凑结构的优势会格外明显,不需要预留大尺寸操作空间就能完成通断控制功能。

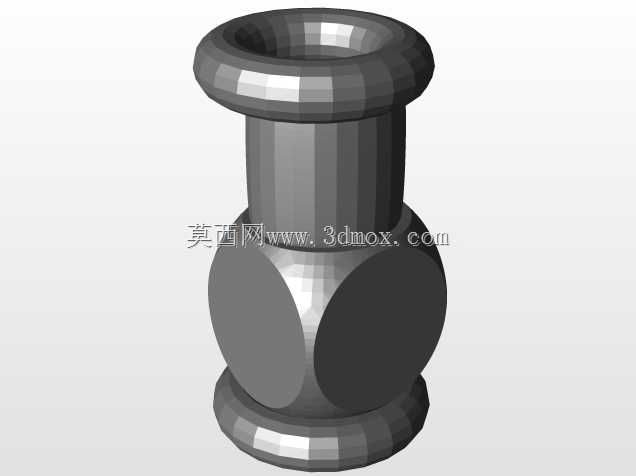

从结构设计逻辑来看,这个阀块采用上下两端卡套式接口的设计思路,接口处做了圆弧翻边结构,这种结构是为了匹配软质管路或者卡套式接头的安装需求,翻边的圆弧半径经过反复调整,既能保证管路套接时的导向顺畅,又能在卡箍锁紧后提供足够的密封压紧面,避免管路在压力波动时出现脱开或者渗漏的问题。中间的球形腔体是阀块的核心容腔,相比等径直筒的腔体结构,球形腔体可以在流体通过时减少局部压损,尤其是在小流量通断的场景下,直角或者突变截面带来的流阻影响会被放大,球形过渡的腔体能让介质流动更平顺,减少湍流带来的管路振动和噪音。

安装边界方面,这类阀块的整体轴向尺寸控制在小通径阀件的常规范围内,两端接口的外径尺寸匹配常用的小规格软管通径,安装时不需要额外制作过渡接头,直接将管路套接到两端翻边接口后,用卡箍或者喉箍锁紧即可完成固定,中间球形部分的最大外径是整个阀件的最大轮廓尺寸,在排布管路时只需要预留出对应直径的安装空间,不需要额外考虑操作手柄的活动空间——这类小型阀块很多时候是作为固定节流或者常通/常闭的支路节点使用,部分同结构阀件会在球形腔体侧面加装控制旋钮或者顶针结构,这个模型的侧面预留的平面结构就是为后续加装控制元件预留的安装基准面,平面的平面度公差在建模时已经做了对应考量,后续加装控制组件时可以直接贴合安装,不需要再额外加工密封面。

实际使用过程中,这类阀块的材质选择会根据输送介质的特性调整,输送普通冷却水或者压缩空气时可以采用工程塑料或者铝合金材质,降低整体重量同时满足耐腐蚀需求;如果输送弱腐蚀性流体或者有一定压力要求的油路,则可以更换为不锈钢或者黄铜材质,模型的壁厚设计已经预留了足够的安全余量,不同材质加工时只需要调整对应公差,不需要改动整体结构尺寸。在做三维建模的时候,这类回转类为主的结构要重点关注同轴度要求,上下两端接口的轴线必须保持重合,否则安装后管路会出现别劲的问题,长期受力会导致接口处出现渗漏甚至断裂;中间球形腔体和上下直筒段的过渡位置要做圆角处理,避免应力集中,尤其是在承压工况下,尖角位置的应力集中系数会大幅提升,很容易在压力冲击下出现开裂问题。

很多刚接触流体管路设计的工程师在选型这类小型阀件时,往往只关注通径和压力参数,忽略了接口形式和安装轮廓的匹配性,这个结构的设计就充分考虑了快装场景的需求,不需要复杂的法兰连接或者螺纹攻丝,现场安装时只需要普通的卡箍就能完成固定,非常适合教学实验装置、小型自动化设备的内部管路搭建,后期维护更换时也不需要复杂的工具,就能快速完成拆换。在建模过程中,回转特征的绘制要保证截面线的顺滑,尤其是翻边位置的圆弧和球形腔体的衔接处,不能出现折线或者断面,否则后续做3D打印或者机加工的时候,会在对应位置出现台阶,影响密封性能和外观质量;侧面的平面结构要和腔体内部保持足够的壁厚,不能因为加工平面导致腔体壁厚过薄,降低整体承压能力。
