红黑配色R234调压盒壳体结构设计

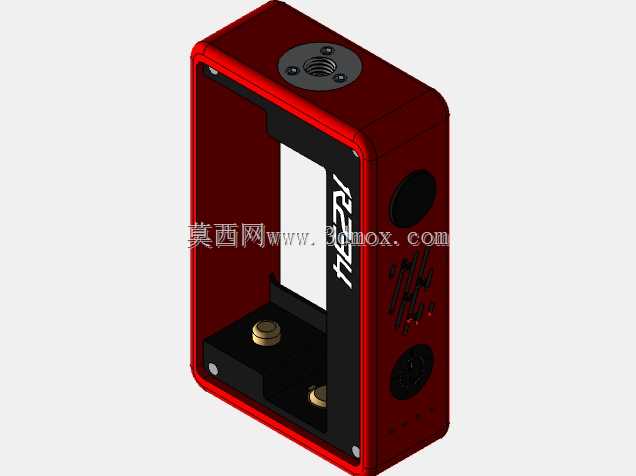

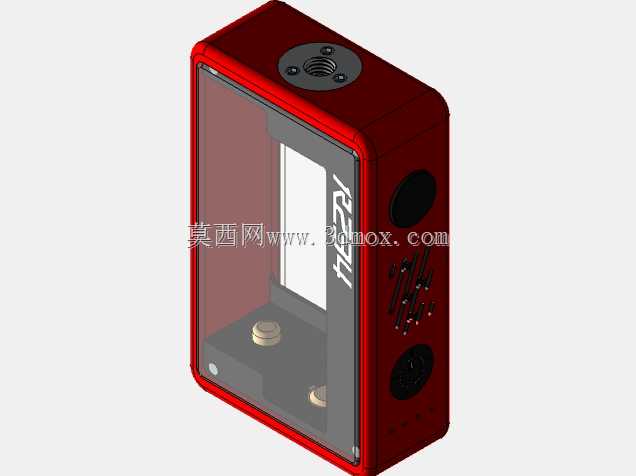

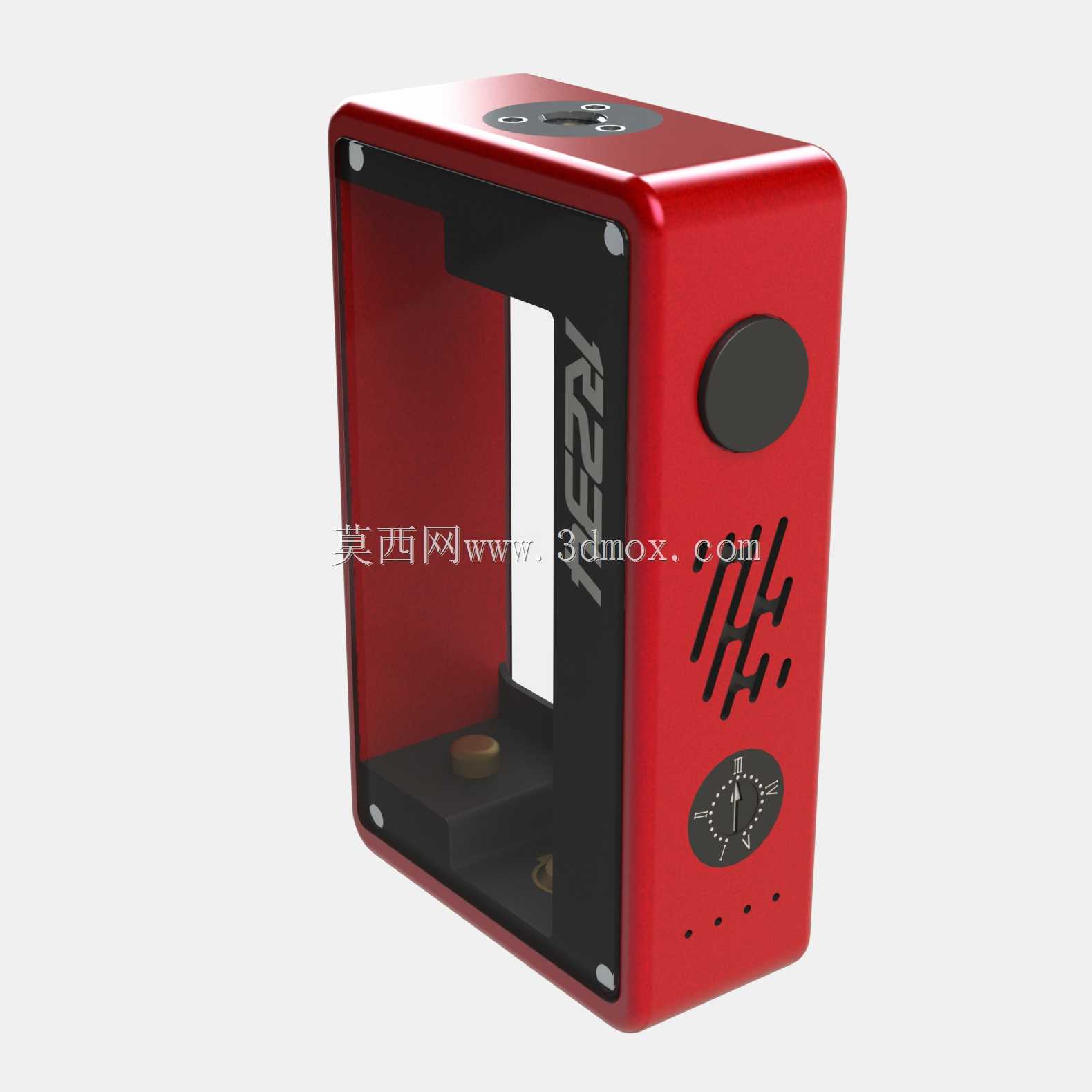

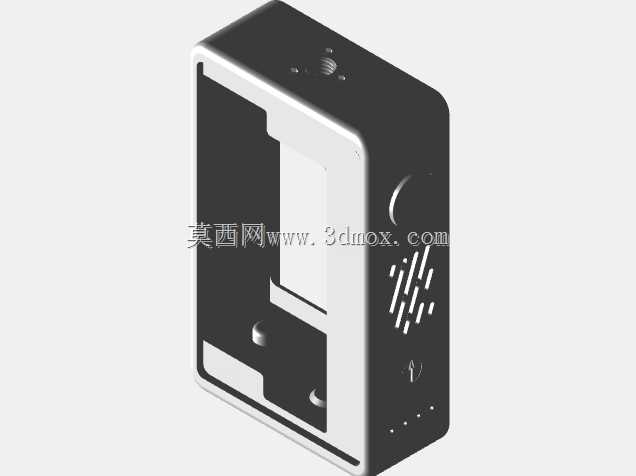

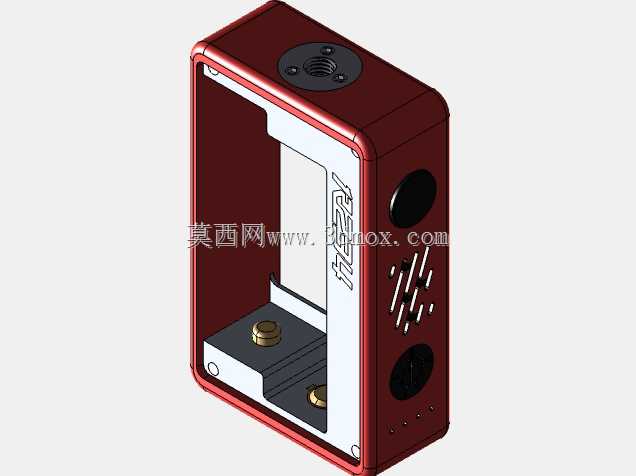

这款R234壳体采用红黑撞色的框式结构设计，整体为方正带圆角的立式造型，在手持便携类小型设备的结构设计中，这类框体结构首先要兼顾握持手感与内部元器件的安装防护需求。从实际应用场景来看，这类壳体多用于小型手持调压类电子设备的承载结构，日常使用中需要频繁被手持操作，因此外壳的边角做了R角过渡处理，避免直角硌手，同时外表面的红色壳体部分采用硬质耐磨材质，应对日常携带过程中的摩擦、轻微磕碰场景，黑色内嵌部分则做了功能区域的分区设计，将操作按键、显示区域、散热开孔都整合在同一侧面板上，符合单手握持时的拇指操作逻辑。

从功能特性的设计思路来看，壳体顶部预留了圆形的接口安装位，可适配对应规格的外接接头，安装位周边做了下沉式台阶，能够在接头安装后形成限位，避免接头受外力拉扯时出现松动。侧面的圆形大按键做了凸起式设计，按键边缘与壳体面板预留0.2mm的装配间隙，保证按压行程的同时不会出现卡滞，按键下方的斜向开槽为散热通风格栅，格栅开孔采用宽窄不一的斜切造型，既能够保证内部电路工作时的空气流通散热，又能避免外部大尺寸异物直接进入壳体内部，格栅下方的圆形表盘安装位做了下沉式沉台，表盘嵌入后表面与壳体面板基本齐平，减少突出部位被刮蹭的概率，沉台下方的四个细小开孔为状态指示灯的透光孔，开孔直径控制在1.2mm，既能够保证光线透出，又不会过多破坏壳体的整体结构强度。

从安装边界与尺寸设计来看，整体壳体采用前后盖扣合加螺丝固定的装配方式，四个角位预留了内凹的螺丝安装孔位，螺丝装配后孔位可搭配装饰塞进行遮盖，保证外观的整体性。壳体内部的空腔做了分区筋位设计，对应电池、电路板、调节组件的安装位置分别设置了定位柱与卡扣位，元器件装配时可先通过卡扣预固定，再通过螺丝锁紧，减少装配过程中的对位难度，内部筋位的厚度控制在1.5mm，既能够提供足够的支撑强度，又不会过多占用内部空间，保证整体外形尺寸控制在单手握持的舒适范围内。框体中部的镂空开窗设计，一方面能够减轻壳体整体重量，另一方面可以直观观察到内部核心组件的安装状态，同时镂空边缘做了卷边处理，避免锐边划伤装配人员或者使用者。

在结构可靠性设计上，红色外框的壁厚设置为2mm，采用耐冲击的硬质材质，在1.2米高度自由跌落至水泥地面的场景下，边角位置的R角能够分散冲击力，避免壳体出现开裂。黑色面板与红色外框的配合采用止口结构，配合间隙控制在0.1mm，既能够保证装配顺畅，又能实现基础的防尘效果，日常使用中泼溅的液体不会直接顺着缝隙流入壳体内部。侧面按键的下方设置了防水胶圈的安装槽，胶圈装配后能够填补按键与壳体之间的间隙，提升日常使用的防护能力。壳体底部预留了充电接口的安装位，接口位置做了内凹设计，充电线插入后接头部分不会突出于壳体底面，设备平放时不会对充电接头造成挤压。

从建模实现的角度来看，整个壳体的曲面过渡都采用G1连续设计，红色外框的圆角与直面之间顺滑衔接，没有突兀的折角，外观面的拔模斜度设置为1.5度，满足注塑生产的脱模需求，所有安装孔位、筋位、卡扣的位置都与内部元器件的安装尺寸做了匹配校验，避免出现装配干涉。散热格栅的开孔采用阵列式斜切设计，每个开孔的边缘都做了0.3mm的倒角，避免注塑生产时出现飞边，同时也减少使用者触摸时的锐边风险。表盘安装位的沉台深度设置为0.8mm，刚好容纳表盘的厚度，装配后表盘表面与面板的高度差控制在0.1mm以内，保证外观的平整性。
