迷你型体感振动换能器件结构设计

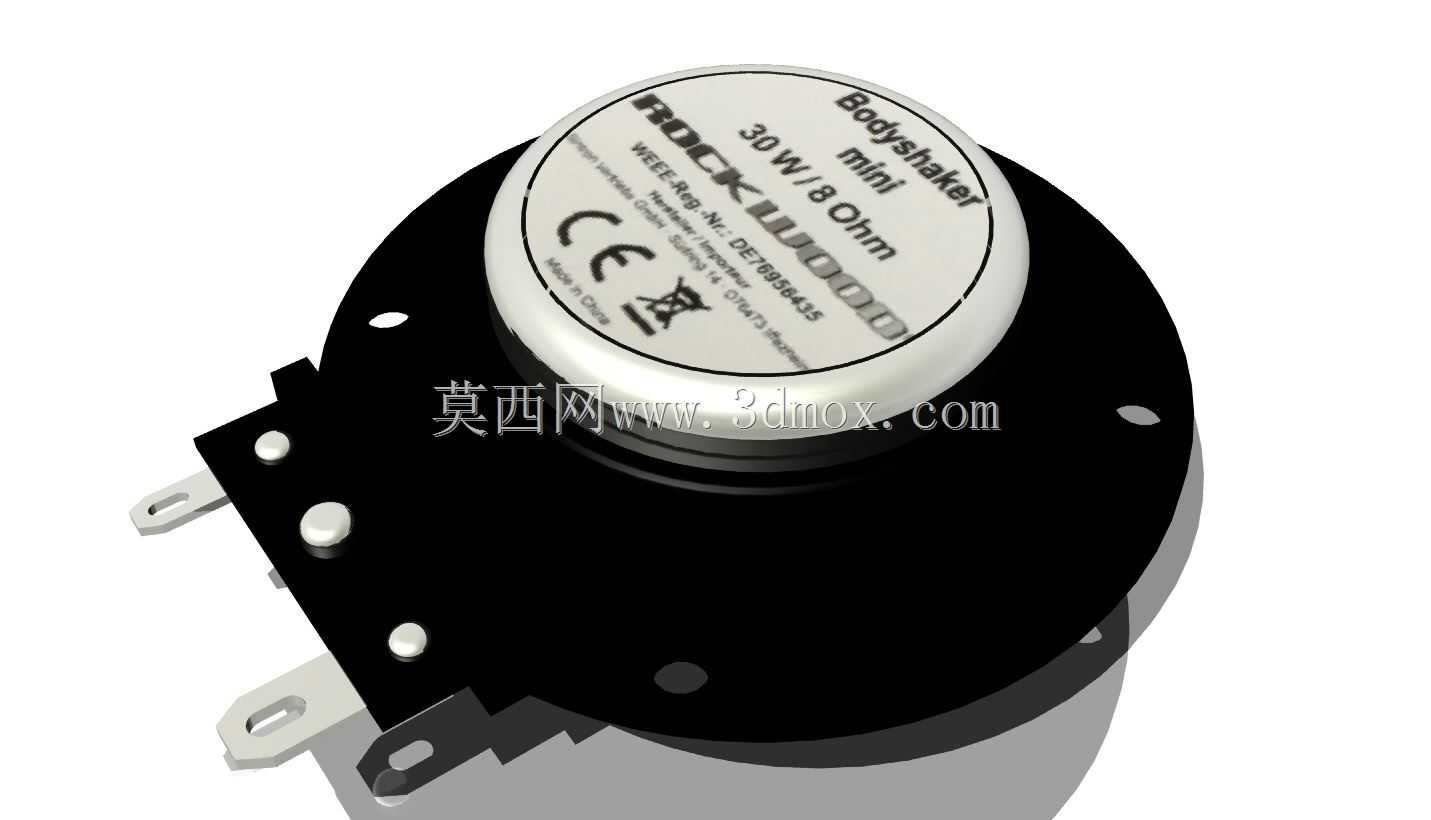

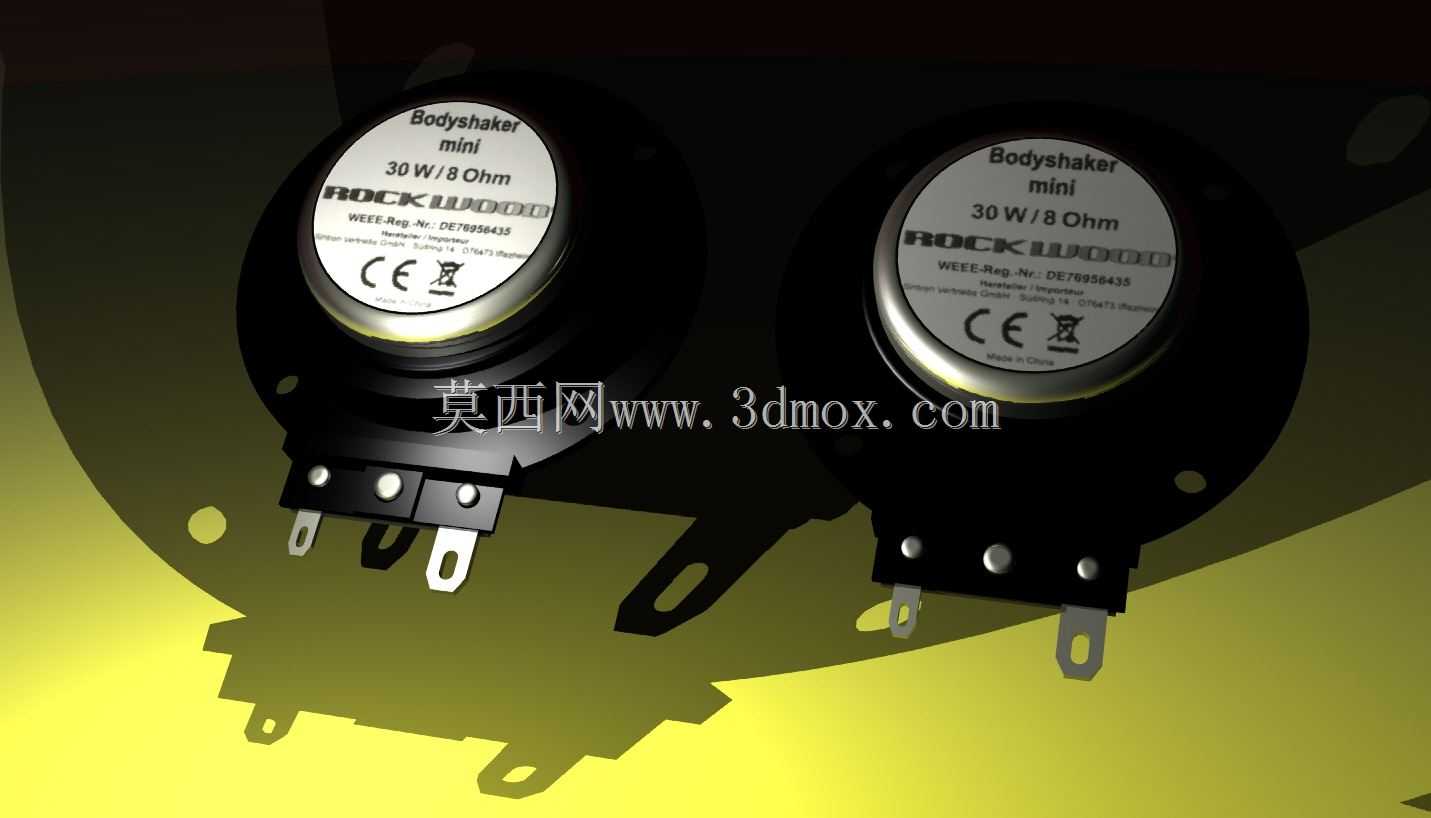

　　该款小型振动换能器件主要面向沉浸式体感反馈场景设计，常见应用在电竞座椅、体感游乐设施、小型按摩理疗设备、车载体感坐垫等需要局部精准振动反馈的终端产品中，区别于传统大体积振动台，这类小型振子可直接贴合安装在接触面内侧，无需额外搭建复杂传动结构，就能将电信号转化为对应频率的机械振动，传递给接触者实现体感同步反馈。从结构设计逻辑来看，整体采用圆形同轴布局，核心振动组件封装在金属外壳内部，顶部的标识端盖同时承担磁路密封与参数标注功能，端盖上印刷的参数标识可直接在装配、检修环节快速识别器件额定工况，无需额外粘贴铭牌。

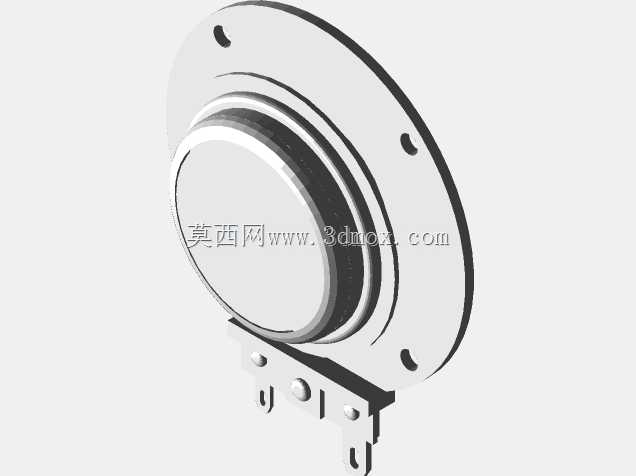

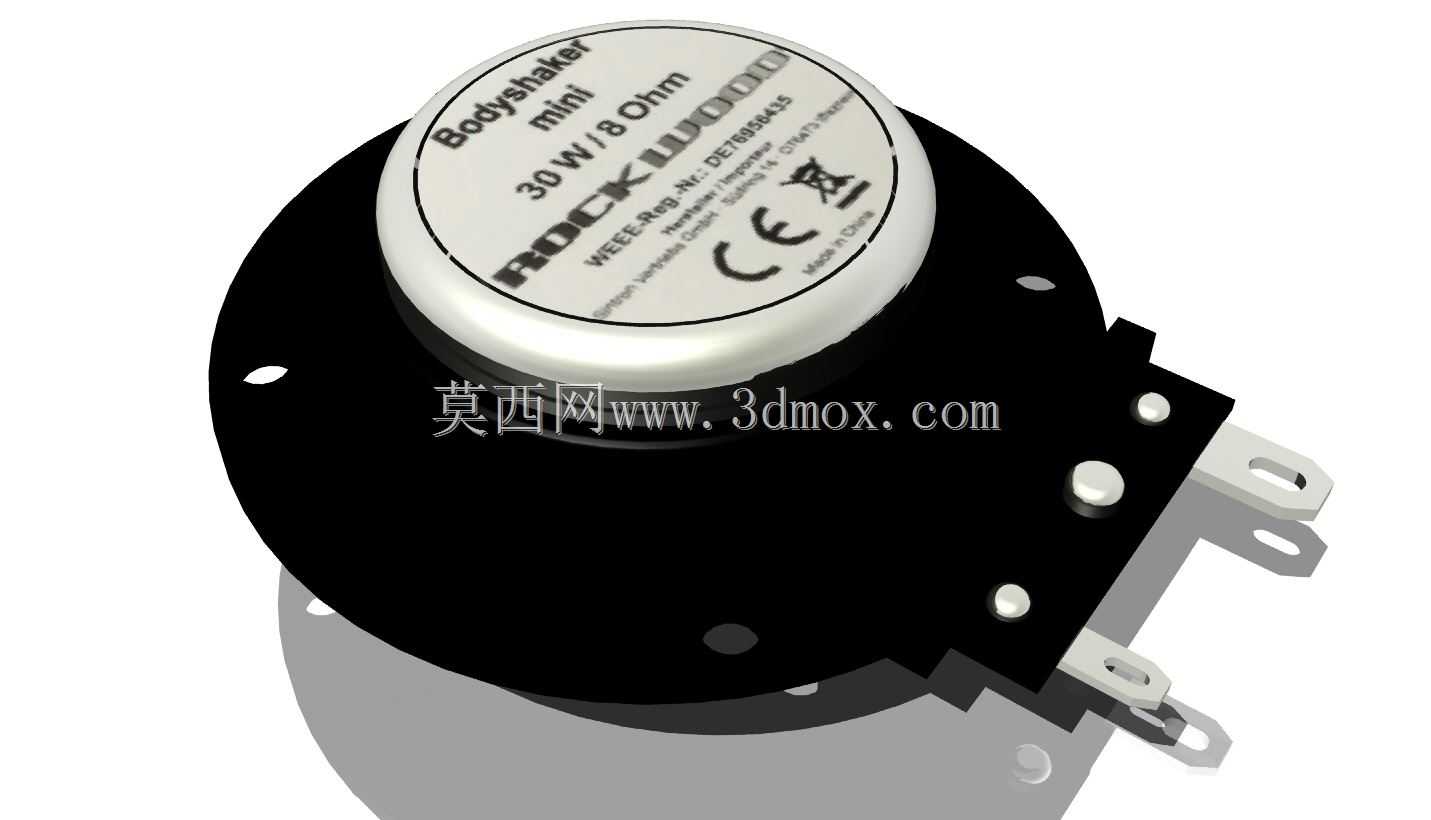

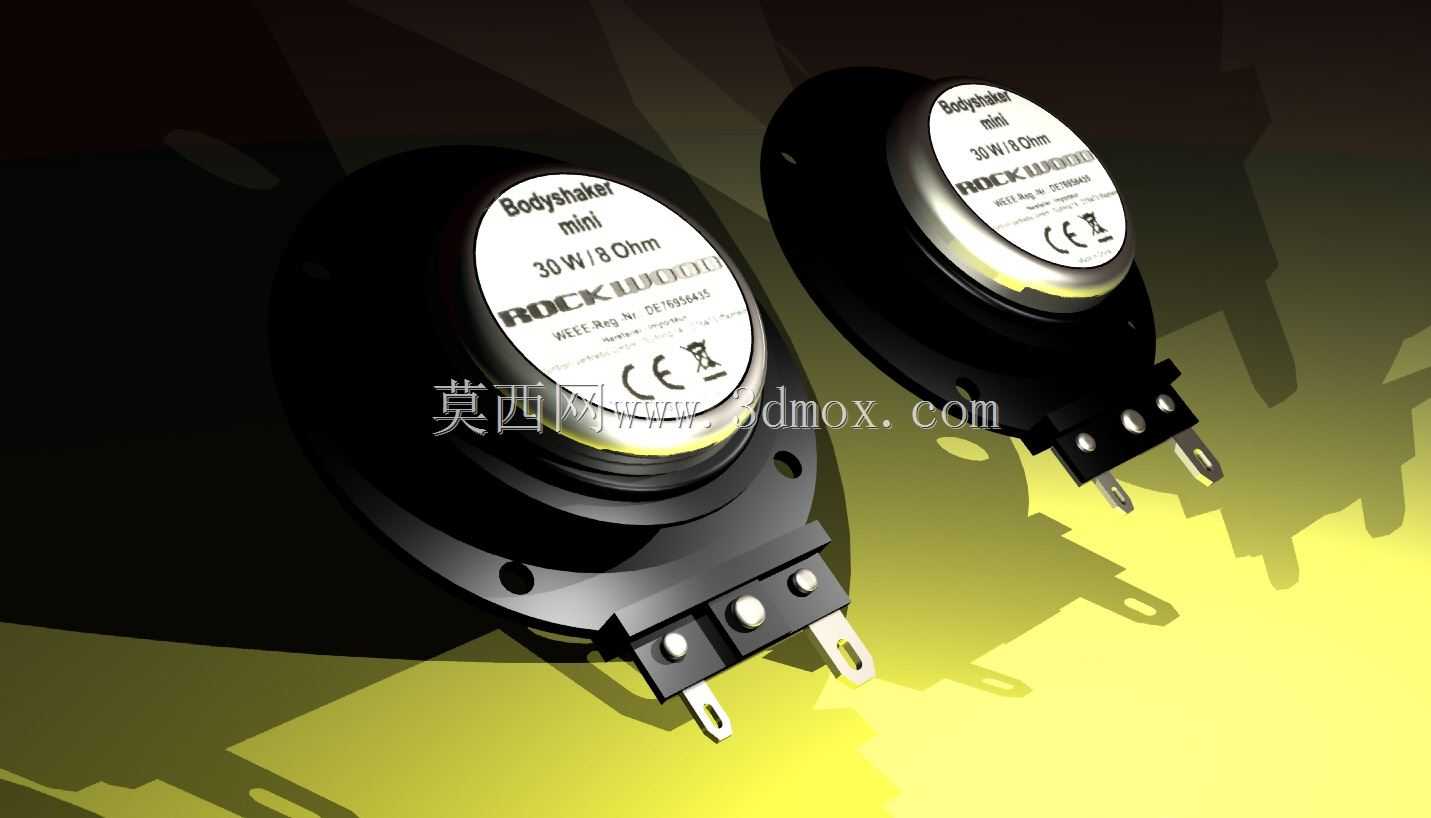

　　底部的黑色安装法兰盘是核心安装基准，法兰上预留的两个对称安装孔位适配M3规格的紧固件，可直接通过螺丝锁紧在安装基板上，法兰边缘的定位缺口可在装配时快速对齐安装位，避免装配后器件出现周向转动，同时法兰盘与内部磁路结构刚性连接，可将振动能量直接传递到安装面，减少中间环节的能量损耗。侧面伸出的两个插片式接线端子采用标准6.3mm接插规格，适配行业通用的快插端子，无需焊接即可完成电气连接，接线端子的伸出方向与安装法兰平面平行，在紧凑安装空间内可减少接线弯折半径，避免线材长期受力出现断裂风险，端子与内部音圈的连接部位做了绝缘封胶处理，可抵御装配和使用过程中的拉扯外力，避免接线松脱。

　　从功能实现层面，该器件采用类似动圈扬声器的磁路驱动结构，通电后音圈在恒定磁场中做轴向往复运动，带动整个外壳产生振动，相比偏心轮式振动电机，这类换能器件的振动频率响应范围更宽，可跟随音频信号的变化输出不同振幅、不同频率的振动，实现与音源同步的体感反馈，额定阻抗8欧姆、功率30W的参数设定，可直接适配普通小功率音频功放电路，无需额外配置专用驱动模块，降低终端产品的电路设计复杂度。

　　设计过程中重点控制了整体的安装边界尺寸，整体外径控制在50mm以内，轴向总高度不超过25mm，可嵌入厚度30mm以上的板材内部安装，不会过多占用终端产品的内部空间，外壳采用冷轧钢板冲压成型，表面做黑色电泳处理，兼顾结构强度与防锈能力，顶部的金属端盖采用拉伸工艺成型，与外壳的配合处做了卷边压合处理，可避免内部磁路组件受外力冲击出现偏移，同时提升整体结构的抗跌落性能。在安装适配性上，法兰盘的安装孔中心距按照行业通用的小型振子安装规范设定，可直接替换同规格的传统振动单元，无需修改原有安装孔位，降低终端产品的改型成本，器件整体的重量控制在150g以内，安装后不会给安装基板带来过大的负重，适合在轻量化的座椅、靠垫类产品上使用。实际选型过程中需要注意，该器件为接触式振动传递部件，安装时需要在法兰与安装面之间加装薄型橡胶阻尼垫，既可以保证振动能量有效传递，又能避免硬连接产生的多余谐振杂音，接线时需要注意正负极标识，接反不会损坏器件但会导致振动相位反向，在多振子阵列使用场景下需要统一相位，避免振动相互抵消。
