带传动滚筒筛分输送设备结构设计

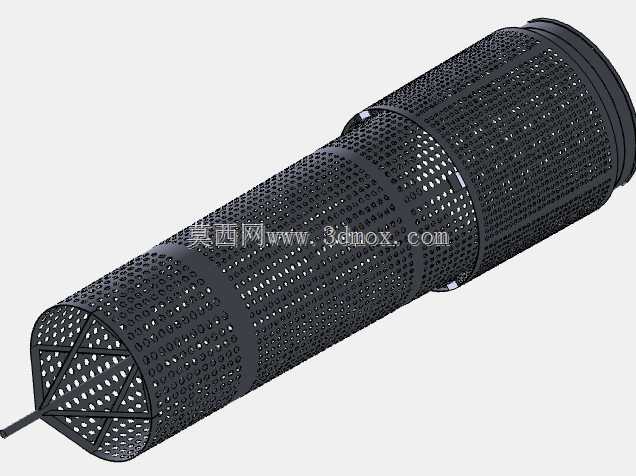

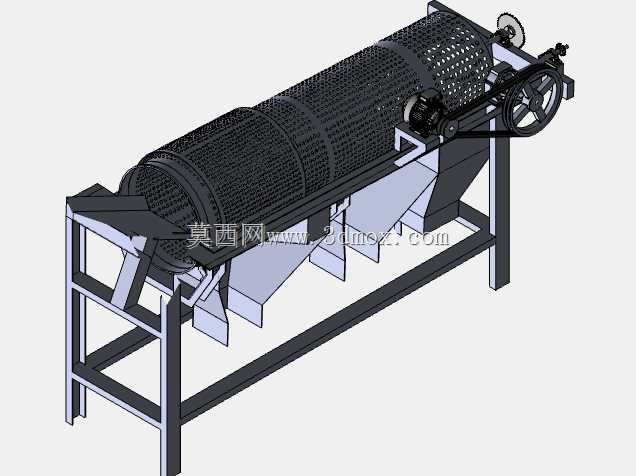

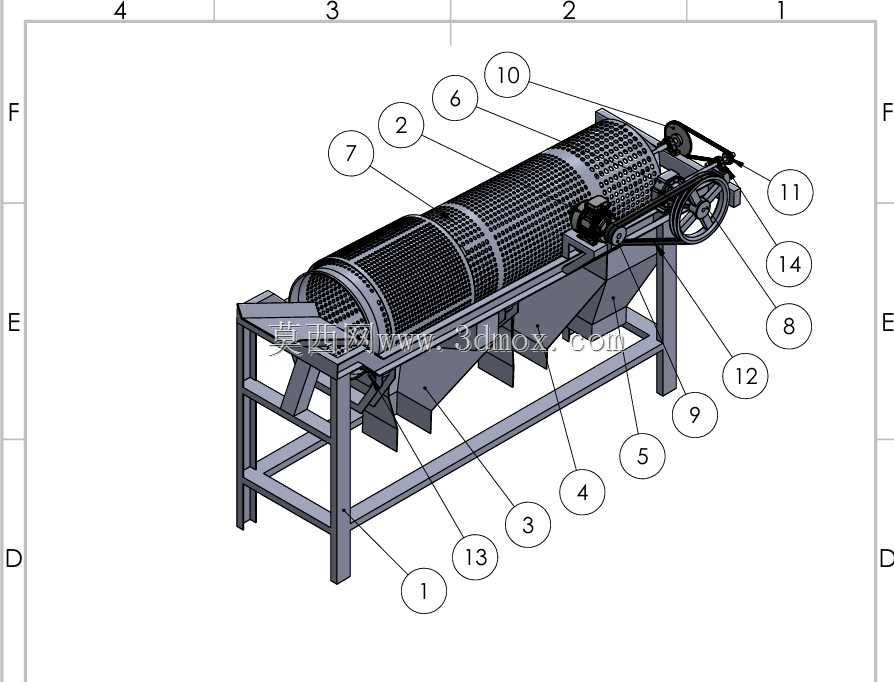

　　这套带传动的滚筒筛分输送结构，在散料处理工段的适配性很强，不管是粮食初清、建筑砂石分级、农副产物分选还是工业固废破袋后筛分场景都能落地，核心作用是通过筒身的回转运动，让进入筒内的物料顺着筒壁抬升、下落，在轴向导料结构的带动下向前输送，同时不同粒径的物料穿过对应区段的筛网孔，落入下方不同的集料斗，完成粒径分级作业。从结构设计逻辑来看，整套设备采用卧式倾斜布置的滚筒主体，筒身根据筛分需求分段设置不同孔径的筛网，进料端筛孔最小、出料端筛孔依次增大，保证小粒径物料最先被筛出，避免大粒径物料裹挟小料造成筛分效率下降。

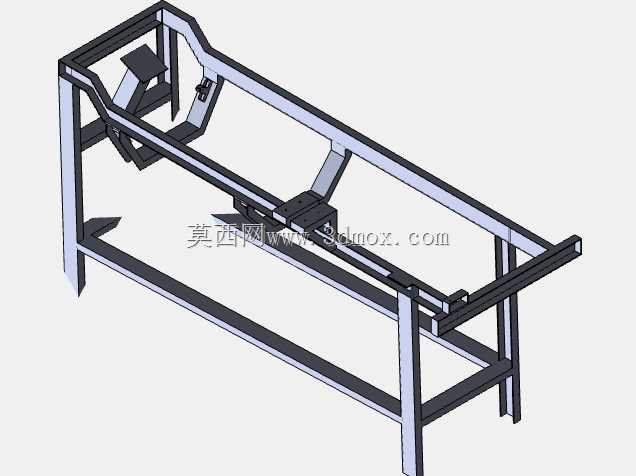

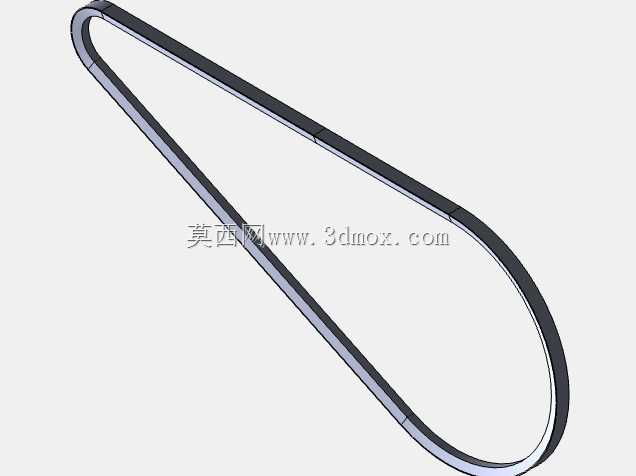

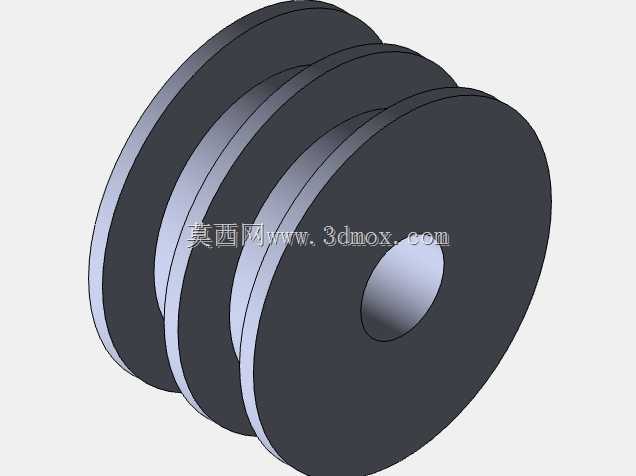

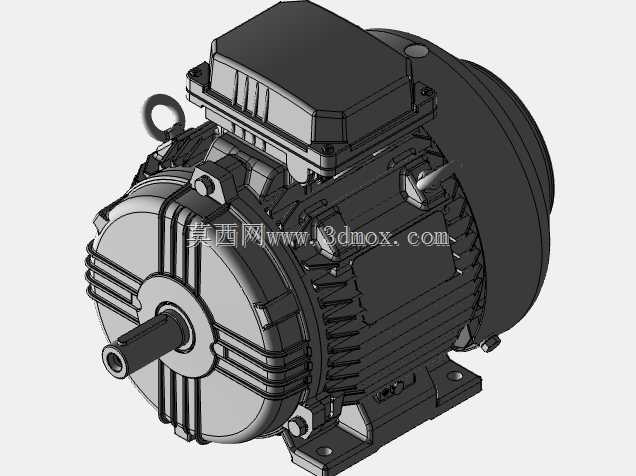

　　传动部分采用电机搭配带轮减速的结构，大直径带轮直接安装在滚筒端部的支撑滚圈位置，相比齿轮传动能更好适应滚筒长期运转的微量形变，降低装配精度要求，同时带传动本身具备过载打滑的特性，能在物料卡滞时保护电机和传动构件不受刚性冲击损坏。机架部分采用型钢焊接的框架式结构，四条支腿做了加宽的支撑脚设计，安装时可通过膨胀螺栓直接固定在硬化地面，不需要额外做复杂的混凝土基础，支腿高度根据滚筒倾斜角度做了差异化设计，保证滚筒轴线与水平面保持3到5度的倾角，这个角度是经过多场景验证的，既不会因为倾角过大导致物料流速过快筛不透，也不会因为倾角过小造成物料在筒内堆积堵料。

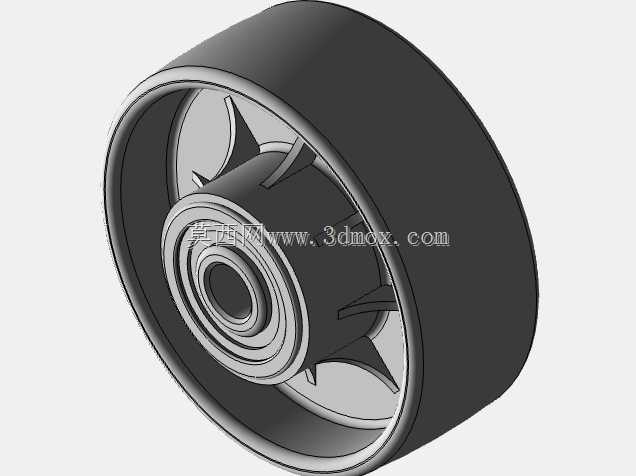

　　滚筒的支撑采用四组托轮结构，分别布置在滚筒前后两道滚圈的下方，托轮外圈采用耐磨尼龙材质，既可以降低运转时的金属碰撞噪音，也能减少滚圈的磨损量，日常维护只需要定期加注润滑脂即可，不需要频繁更换易损件。筛网部分采用模块化的压条固定设计，每一段筛网都通过弧形压条和螺栓固定在滚筒的径向支撑筋上，当某一段筛网出现磨损或者需要更换筛分孔径时，不需要整体拆解滚筒，只需要松开对应位置的压条螺栓就能更换筛网，大幅降低现场维护的停机时间。

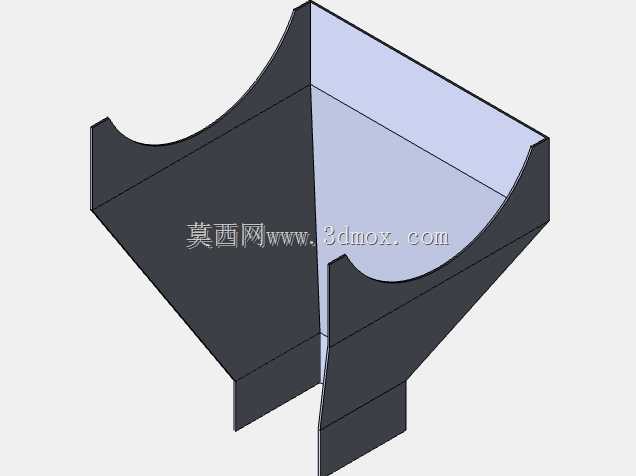

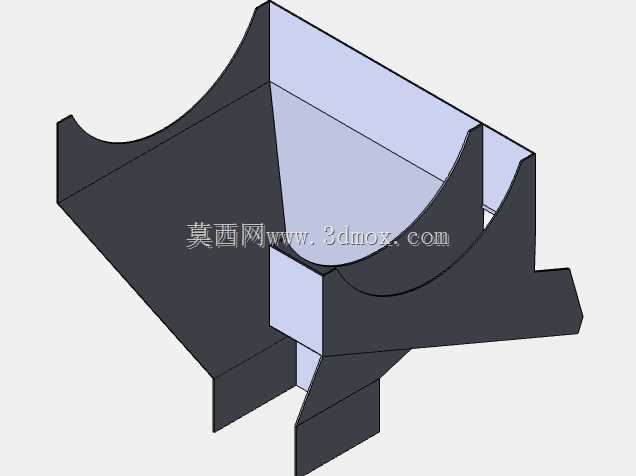

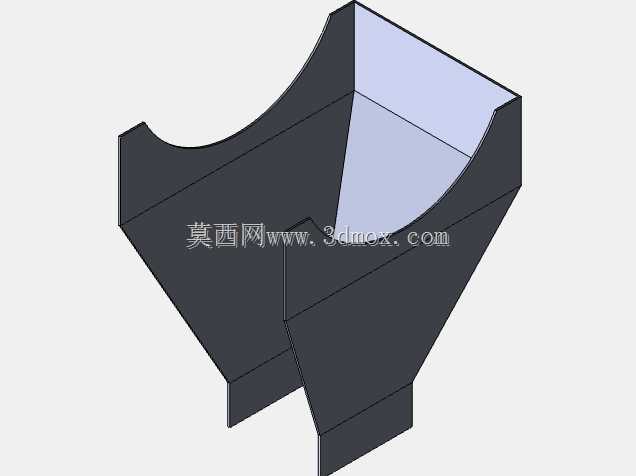

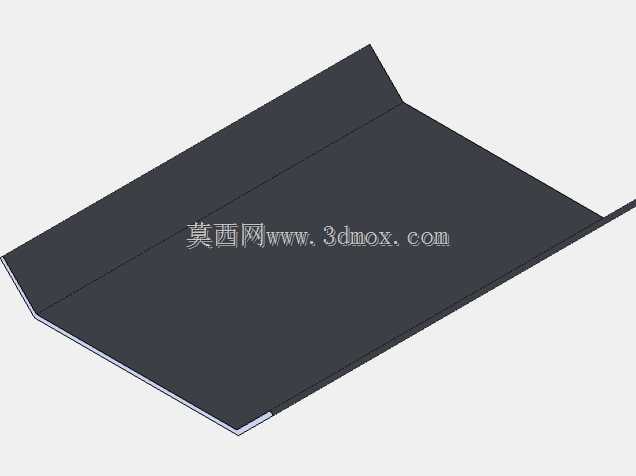

　　设备的进料端设置了导料溜槽接口，可以直接对接上游的皮带输送机、振动给料机或者人工投料平台，出料端的三个集料斗分别对应三种粒径区间的物料出口，可直接对接下游的输送设备或者集料箱，整个安装边界的宽度控制在1.2米以内，长度控制在2.8米以内，设备最高点距离地面1.6米，不管是安置在生产车间内部还是户外露天作业场地，都不会占用过多的空间，同时整体重量控制合理，不需要大型吊装设备，3到4名现场作业人员就能完成移位和安装。在细节设计上，滚筒的两端设置了密封挡圈，避免筛分粉状物料时出现粉尘外溢的情况，传动部分的皮带轮和张紧结构外侧预留了安全防护罩的安装位，现场投用前加装防护罩就能满足安全生产的防护要求，滚筒内部设置了螺旋导料板，在滚筒回转时持续将物料向出料端推送，避免物料在进料端堆积，同时导料板的高度做了渐变设计，进料端导料板更高，能快速将刚投入的物料摊开，越靠近出料端导料板高度越低，保证物料在筛面的分布更均匀，提升筛分效率。
