手动街道清扫机万向行走轮结构设计

　　在市政环卫、物业小区、厂区道路的日常保洁作业场景中，手动街道清扫机的行走支撑部件直接决定了设备推行的顺畅度、转向灵活性以及复杂路面的通过性，这款配套手动清扫机的万向脚轮结构，正是针对低速重载、频繁转向的作业需求完成的结构设计。从实际作业场景来看，手动清扫机多由保洁人员推行作业，单轮承载需要覆盖设备自重加上收集的尘屑、落叶、碎石等杂物的总重量，日常作业会频繁经过地砖接缝、路缘石小台阶、减速带等不平整路面，同时需要在狭窄的步道、楼道转角完成小半径转向，这就要求脚轮既要具备足够的结构强度，也要保证转向无卡滞、推行阻力小。

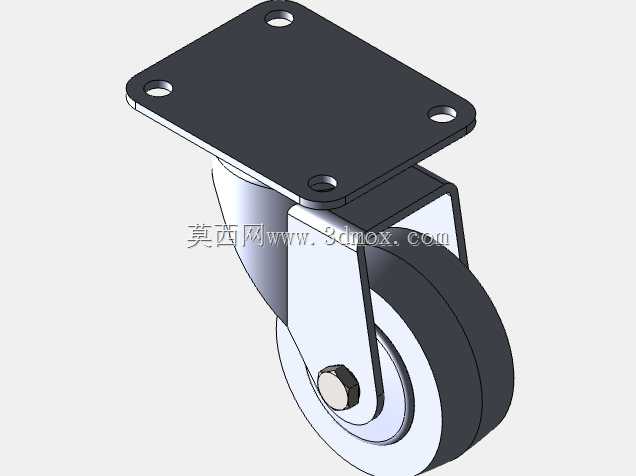

　　这款脚轮采用顶部平板安装的结构形式，安装板为矩形钢板冲压成型，四个角位预留螺栓过孔，安装时可以直接通过螺栓固定在清扫机机架底部的安装平面上，不需要额外设计转接支架，安装边界清晰，适配多数中小型手动清扫设备的底部安装空间，安装板的厚度经过载荷校核，在额定承载下不会出现翘曲变形，保证轮架与机架连接的刚性。轮架部分采用分体式支架结构，支架与顶部安装板之间通过回转副连接，回转副内置耐磨衬套，在频繁转向的工况下可以降低磨损量，延长部件使用寿命，避免长期使用后出现转向松旷、卡滞的问题。滚轮部分采用软硬复合的结构设计，轮芯为硬质工程塑料材质，提供足够的径向支撑强度，外层包覆高弹性耐磨橡胶材质，在经过不平整路面时可以起到缓冲减震的作用，同时橡胶材质与水泥、沥青、地砖等常见路面的摩擦力适中，推行时不会出现打滑，也不会在光滑的地砖表面留下压痕，适配多种作业路面的使用需求。滚轮与轮架之间通过销轴连接，销轴端部设置轴向限位结构，避免作业过程中销轴脱出，同时销轴与滚轮内孔之间设置滑动轴承，降低滚轮转动的阻力，推行时更加省力。

　　从设计思路上，这款脚轮没有采用复杂的制动或者减震结构，完全匹配手动清扫机低速、轻载、频繁转向的使用定位，在保证结构强度和使用可靠性的前提下，尽可能简化零件数量，降低加工和装配的成本，同时各个易损部位都采用了可拆分的结构设计，后期如果滚轮磨损或者衬套失效，可以单独更换对应零件，不需要整体更换脚轮，降低设备的后期维护成本。在尺寸设计上，滚轮直径经过优化，既不会因为直径过小导致越障能力不足，无法顺利通过路面的小凸起和接缝，也不会因为直径过大导致整体安装高度过高，抬升清扫机的整机重心，影响设备推行时的稳定性；安装板的孔位间距参考了通用环卫设备的安装孔位标准，可以直接替换多数同规格的清扫机脚轮，不需要对原有设备的机架进行二次加工，具备较好的通用性。

　　实际作业过程中，这款脚轮的回转间隙控制在合理范围内，推行转向时不会出现明显的晃动，直行时不会出现跑偏的问题，橡胶轮面的硬度经过调校，在承载状态下的变形量适中，既可以缓冲路面颠簸，也不会因为变形过大导致滚动阻力升高，长时间推行也不会让操作人员产生明显的疲劳感。针对清扫作业中常见的尘屑、杂物缠绕问题，轮架与滚轮之间预留了足够的间隙，落叶、塑料绳等杂物不容易卡入轮架与滚轮的缝隙中，即使有少量杂物缠绕，也可以很方便地清理，不需要拆解脚轮结构，适配环卫作业的复杂使用环境。
