9英寸可拆铰接式圆盘磨床结构设计

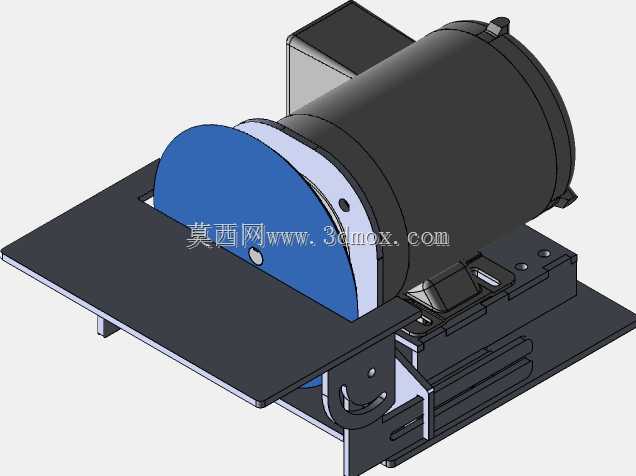

这款圆盘磨床的核心磨削执行部件采用12英寸×48英寸×1/4英寸规格钢片作为磨盘基体，最终成型有效磨削直径为9英寸，适配小型五金件、模具镶件、小型结构钢件的平面磨削、去毛刺、刃口修磨作业，常见于机加工车间的工位辅助加工、五金维修作坊的零件修整、小型加工厂的小批量工件端面处理场景，相比大型落地式磨床，它的占地尺寸更小，可直接放置在标准钳工工作台面上完成安装，不需要额外做地基固定，适配工位灵活布置的需求。

设计阶段优先考虑了安装场景的兼容性，电机部分预留了两种安装接口，既可以采用正面法兰式安装，将电机直接固定在磨盘侧的支撑立板上，也可以采用底座安装方式，将电机固定在设备底部的安装基板上，适配不同库存电机的安装形式，降低备件替换的适配成本。工作台部分采用铰接式结构设计，铰接转轴设置在磨盘侧的支撑座上，工作台可绕转轴调整倾斜角度，适配不同角度的斜面磨削需求，调整到位后可通过侧边的锁紧机构完成位置固定，不需要额外制作角度工装就能完成简单的斜面加工。

整个设备的结构连接全部采用点焊轻松连接的设计逻辑，没有复杂的过盈配合、高精度销孔定位结构，所有部件都可以完成完全拆卸，不管是后期更换磨损的磨盘钢片，还是检修电机、清理磨削产生的废屑，都可以快速拆解对应部件，不需要动用大型拆卸工具，日常维护的操作门槛很低。磨盘外侧设置了半包围式的防护挡板，可阻挡磨削过程中飞溅的磨屑与火花，避免碎屑飞溅伤人，同时挡板与磨盘之间预留了足够的排屑间隙，磨削产生的铁屑可以顺着间隙落到设备下方的集屑区域，不会堆积在磨盘与工作台的衔接位置影响磨削精度。

底部的安装基板采用加厚钢板折弯成型，基板上预留了多组条形安装孔，既可以通过螺栓将整台设备固定在工作台面上避免作业时产生振动移位，也可以通过条形孔调整电机的安装位置，适配不同中心高的电机安装需求，调整皮带或者联轴器的张紧力度。磨盘的安装法兰采用台阶式设计，钢片磨盘套在法兰台阶上之后通过压盖锁紧，更换磨盘时只需要拆卸压盖的固定螺栓就可以完成磨片更换，不需要拆卸整个主轴结构，更换效率更高。

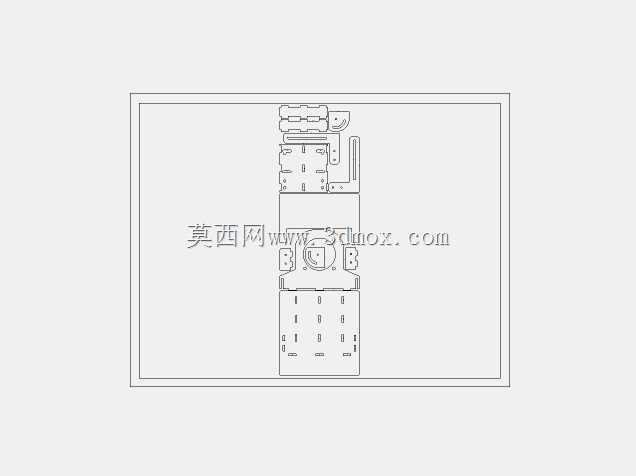

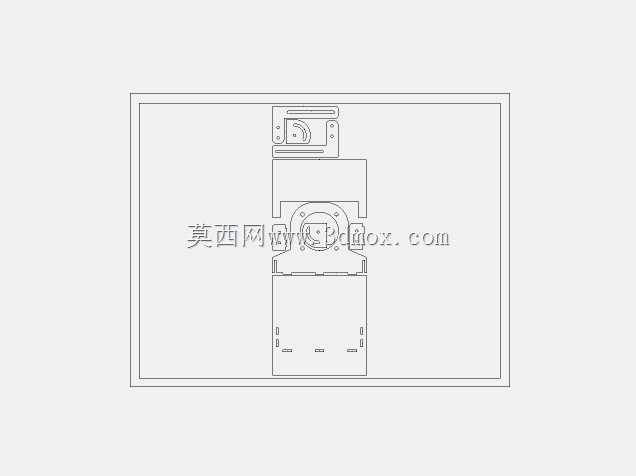

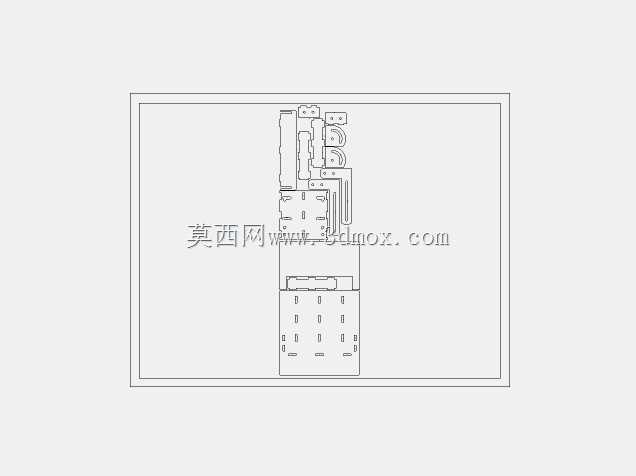

从实际使用的角度出发，这款磨床的磨削进给依靠工作台的铰接摆动实现，操作时将工件固定在工作台上，扳动工作台绕铰接轴靠近旋转的磨盘即可完成磨削作业，相比固定式工作台的磨床，它的操作手感更直观，新手操作人员也可以快速掌握进给力度，避免进给量过大导致磨片崩碎或者工件退火。设备的整体结构没有复杂的铸件部件，所有结构件都可以通过钢板切割、折弯、焊接完成加工，加工门槛低，适合小型加工厂自行制作或者小批量量产，备件的通用性强，电机采用标准工业电机，不需要定制特殊规格的动力部件，后期维护的备件采购成本很低。

在安装边界上，整台设备的横向宽度不超过500mm，纵向深度不超过400mm，电机尾部到磨盘前端的总长度不超过600mm，占用的工作台面空间很小，哪怕是面积有限的个体加工工位也可以轻松布置。设备的重心集中在底部安装基板位置，正常作业时的稳定性足够，不需要额外加装配重块就可以避免磨削振动导致的设备移位。磨盘的旋转方向设置为向下磨削，磨削产生的火花会向设备下方飞溅，不会朝向操作人员的方向，进一步提升了作业的安全性。
