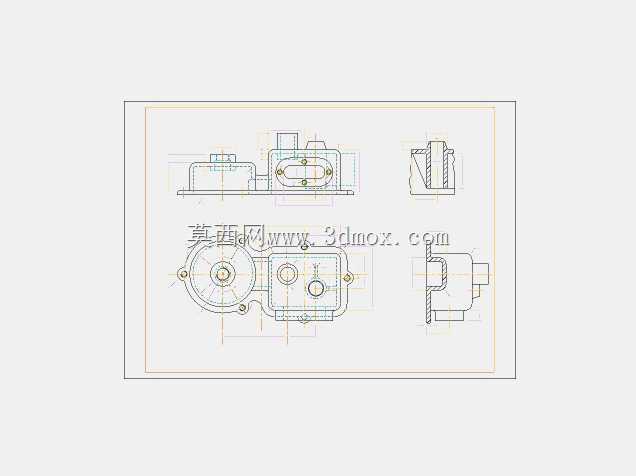

变速器端盖壳体结构工程设计方案

这款箱体端盖主要应用在中小功率定轴式变速器的输出侧与箱体结合部位，日常工况下承担箱体端面密封、轴系轴向定位、外部安装接口承载的多重作用，在农用机械、小型工程机械、轻型载货车辆的手动变速器结构中应用十分广泛。从实际使用场景来看，这类端盖直接决定变速器箱体的密封可靠性，一旦端盖的结合面平面度超差、安装孔位同轴度偏离设计值，很容易出现齿轮油渗漏、轴系运转卡滞、外部连接件振动松脱的故障，是变速器总成中看似不起眼但直接影响整机可靠性的关键结构件。

从设计思路层面拆解，这款端盖采用了一体化铸造成型的基体结构，整体以铝合金或灰铸铁为毛坯材质，结合面处预留0.8mm的精加工余量，保证与箱体装配后的平面间隙控制在0.03mm以内，无需额外加装厚密封垫即可通过涂覆密封胶实现可靠密封。端盖主体设置了多层阶梯式轴孔结构，不同直径的孔段分别对应轴承外圈定位、油封安装、防尘挡圈布置的功能需求，其中油封安装孔段的表面粗糙度要求达到Ra1.6，避免油封唇口出现异常磨损导致漏油。端盖侧面延伸出的凸台结构集成了外接传感器、通气塞的安装接口，无需在箱体主体上额外加工安装位，有效简化了箱体主体的铸造工艺难度，同时也方便后期维护时对传感器、通气元件进行更换。

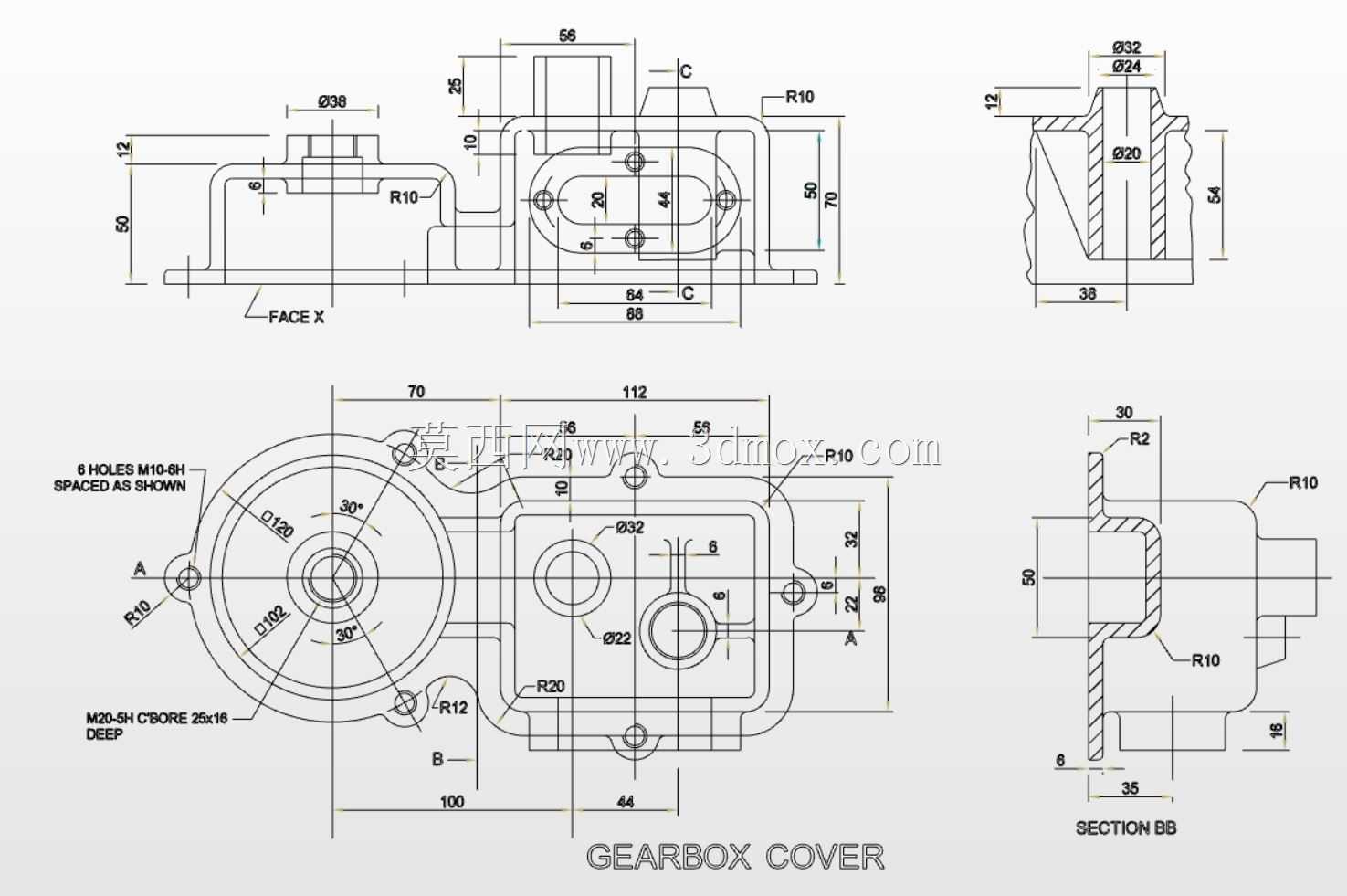

尺寸与安装边界方面，这款端盖的主体安装法兰采用矩形轮廓，法兰面上布置了6处M10的螺栓安装孔，孔位相对于轴孔中心的位置度公差控制在0.1mm以内，装配时螺栓按照对角顺序分次拧紧，拧紧力矩控制在28-32N·m，避免端盖受力不均出现翘曲变形。端盖总高度为58mm，其中伸入箱体内部的定位凸台高度为12mm，凸台与箱体止口的配合公差选用H7/h6，装配时可以实现快速定位，不需要额外调整端盖的同轴度。端盖上设置的两处R10圆弧过渡结构，主要是为了降低铸造过程中的应力集中，避免零件在承受振动载荷时出现开裂问题；侧面的R12圆角则对应箱体内部的润滑油导流结构，齿轮运转飞溅起来的润滑油可以顺着圆角结构回流到油池，避免在端盖部位形成积油导致油封处油压过高出现渗漏。

从功能特性来看，这款端盖的轴孔中心与法兰安装面的垂直度公差为0.02mm，能够保证安装后的轴承外圈与轴系保持垂直，避免轴承出现偏载导致早期磨损。端盖上预留的两处φ32的辅助安装孔，可以根据实际使用需求加装油位观察堵头、温度传感器或者取力接口，不需要对端盖进行二次加工即可适配不同配置的变速器机型，具备较好的通用性。端盖外侧的加强筋结构从轴孔位置一直延伸到法兰安装边，筋板厚度为5mm，在不显著增加零件重量的前提下，将端盖的整体结构刚度提升了40%以上，即使在变速器承受峰值扭矩、箱体出现轻微形变的情况下，端盖也能保持与轴系的相对位置精度，不会出现油封偏磨、轴承定位失效的问题。

在实际建模与生产适配过程中，需要特别注意端盖结合面的平面度要求，所有安装孔的倒角均为C1，避免装配时螺栓孔边缘的毛刺刮伤密封胶层影响密封效果；油封安装孔的入口处设置了15度的导入倒角，装配油封时可以避免唇口被孔边切伤，保证油封的使用寿命。另外端盖内部的空腔深度经过精确计算，既不会与箱体内的齿轮、换挡拨叉等运动部件发生干涉，又能尽可能压缩变速器的轴向尺寸，满足紧凑安装空间下的布置需求。
