双压缩机组叠式制冷撬装结构设计

项目分类:压缩机 发布时间:2025-09-16 ID:1075820
  • 双压缩机组叠式制冷撬装结构设计
  • 双压缩机组叠式制冷撬装结构设计
  • 双压缩机组叠式制冷撬装结构设计
  • 双压缩机组叠式制冷撬装结构设计
  • 双压缩机组叠式制冷撬装结构设计
  • 双压缩机组叠式制冷撬装结构设计
  • 双压缩机组叠式制冷撬装结构设计

  这套叠式制冷压缩撬装结构,主要面向大中型低温冷库、工业速冻生产线、化工工艺深冷工段这类需要持续稳定提供低温冷源的应用场景,区别于单级压缩制冷系统,叠式压缩架构能在更低蒸发温度下维持稳定的排气压力与制冷效率,避免单级压缩在大压比工况下出现的排气温度过高、容积效率骤降、润滑油碳化加速等问题。整套设备采用撬装集成式设计思路,所有核心部件全部预装在统一的型钢焊接机架上,现场安装时仅需要对接电源、冷却水进出口、制冷系统主管路即可完成投用准备,大幅缩减现场安装的管路焊接、部件定位、同轴度校准工作量,也能避免现场施工过程中出现的管路清洁度不达标、部件安装应力过大等隐患。

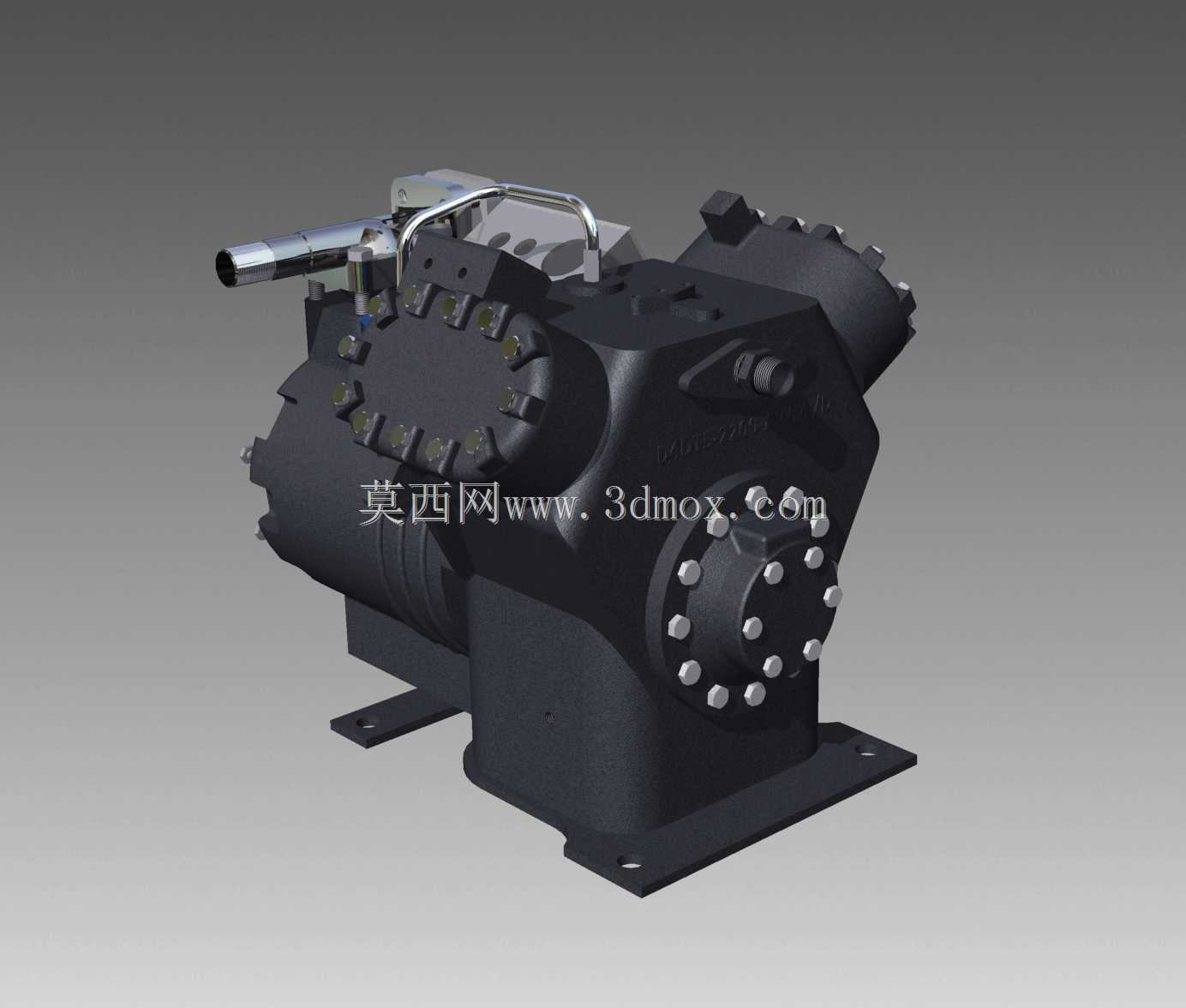

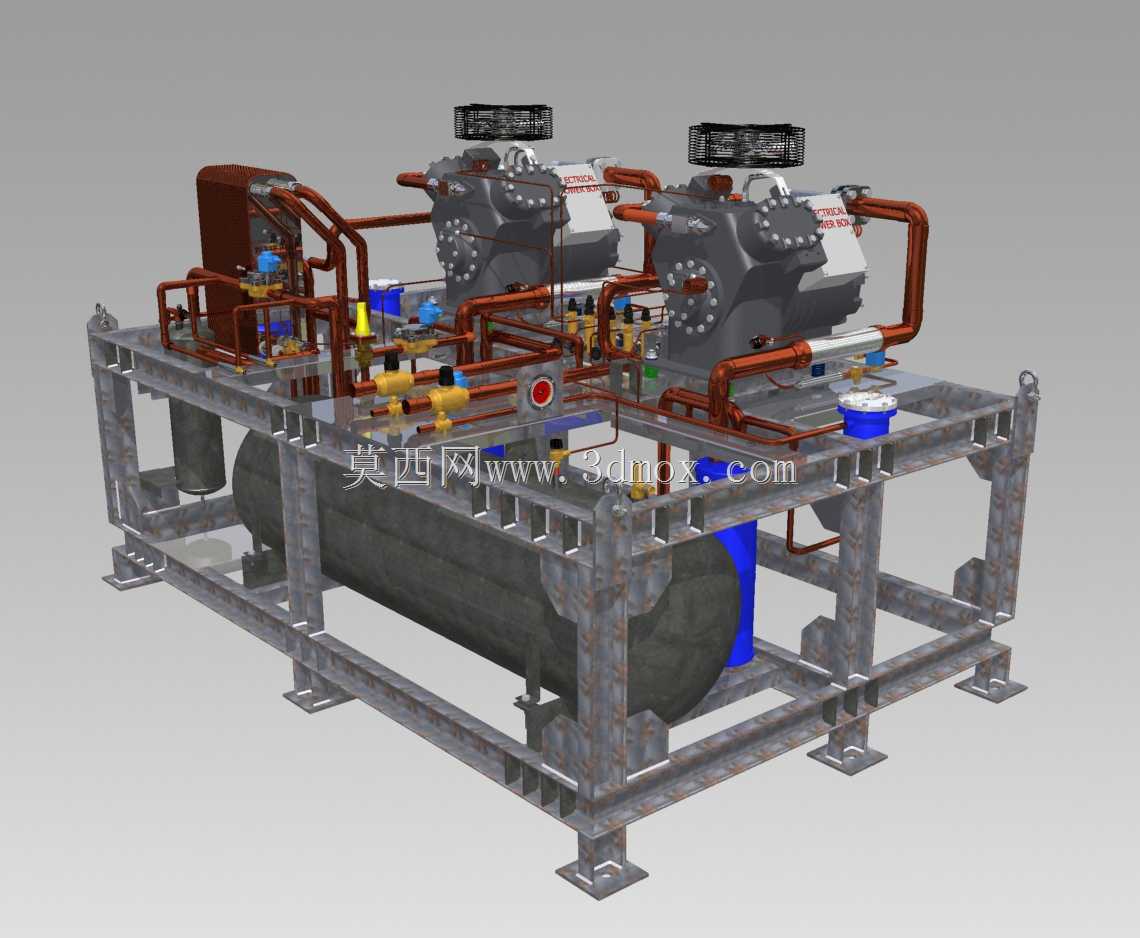

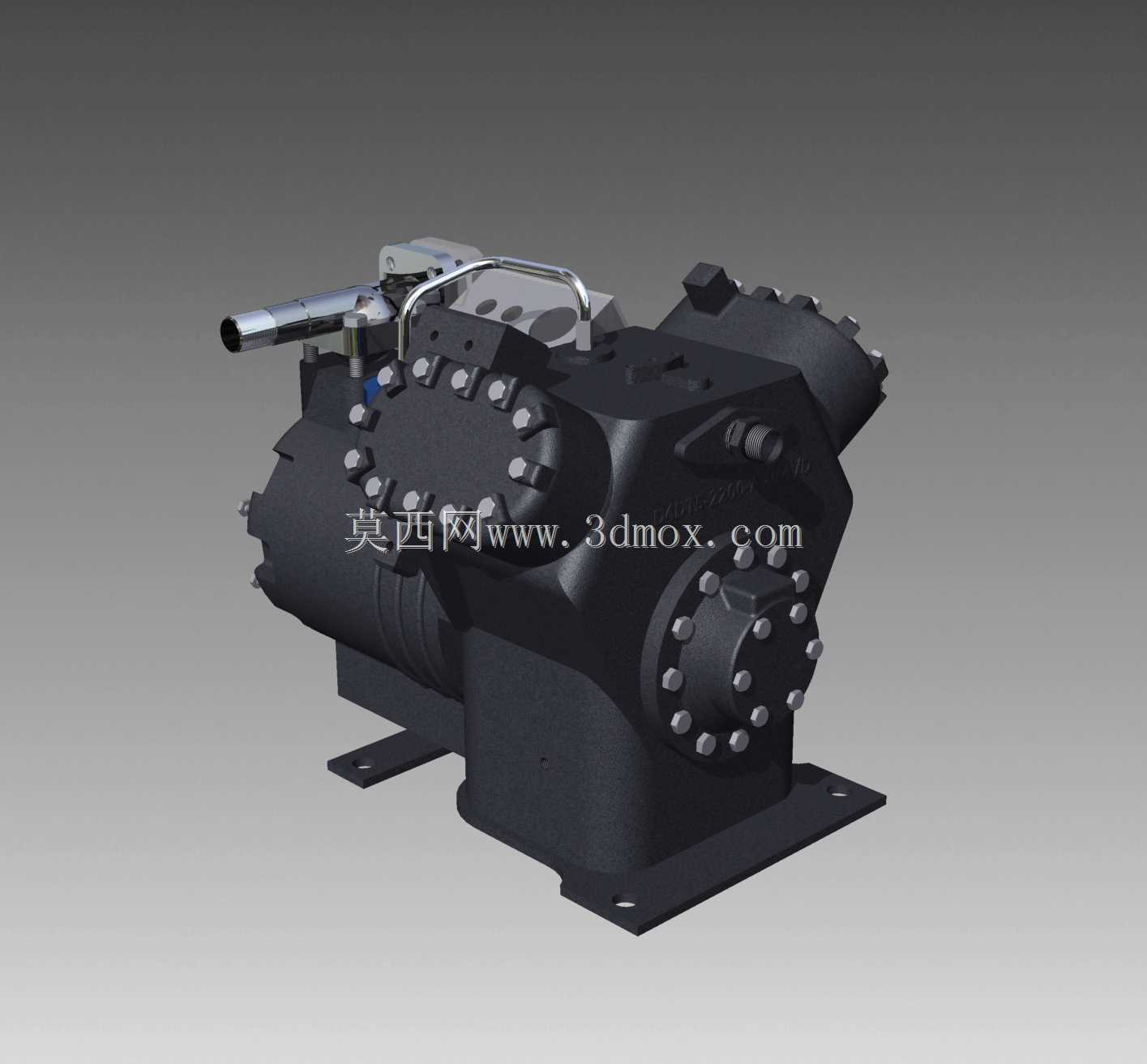

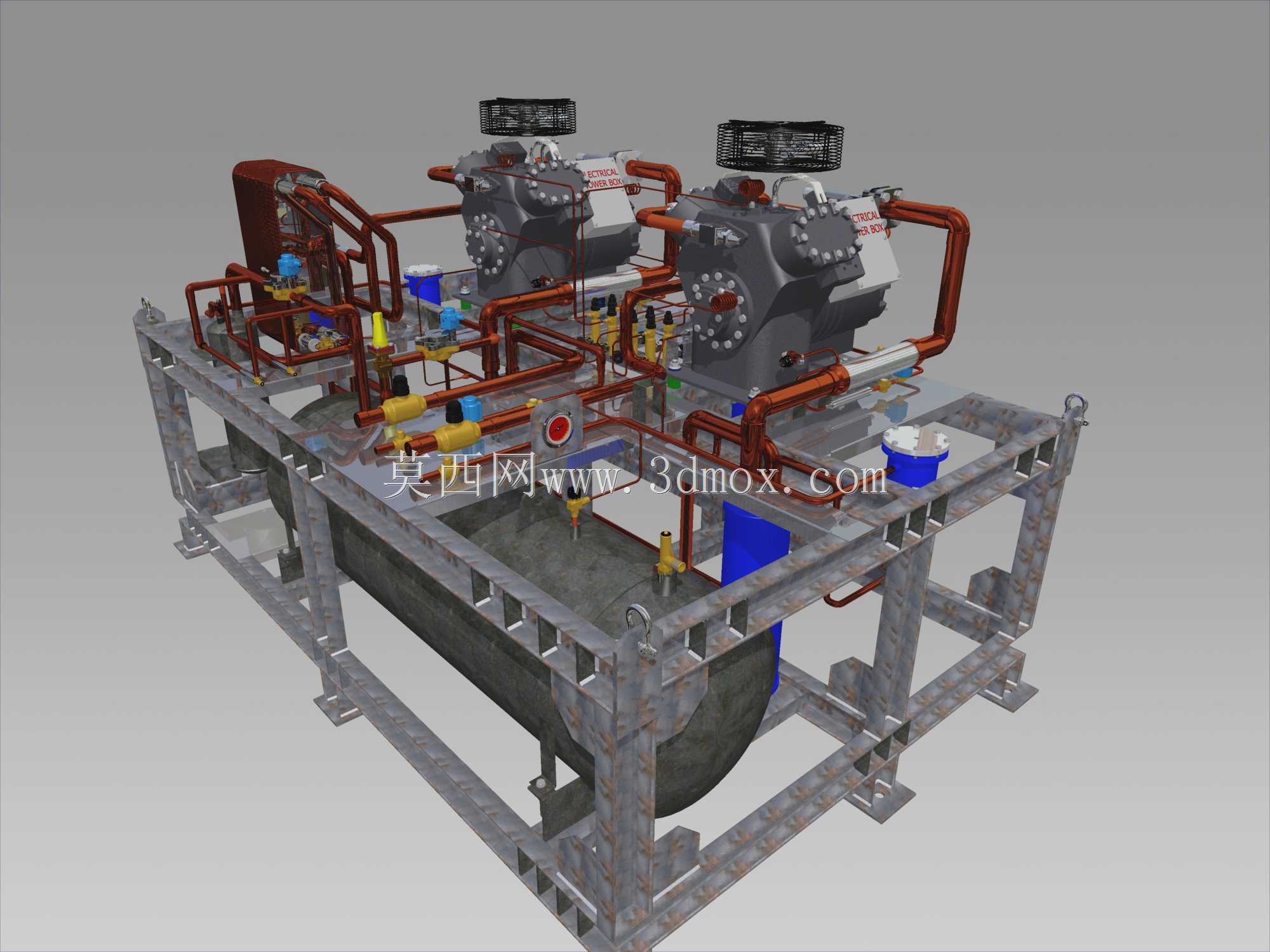

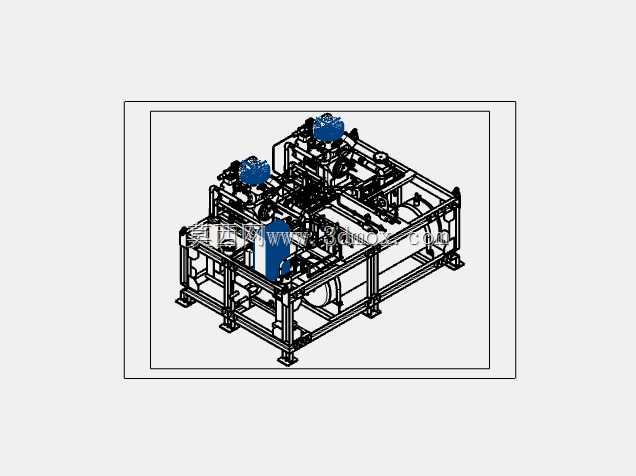

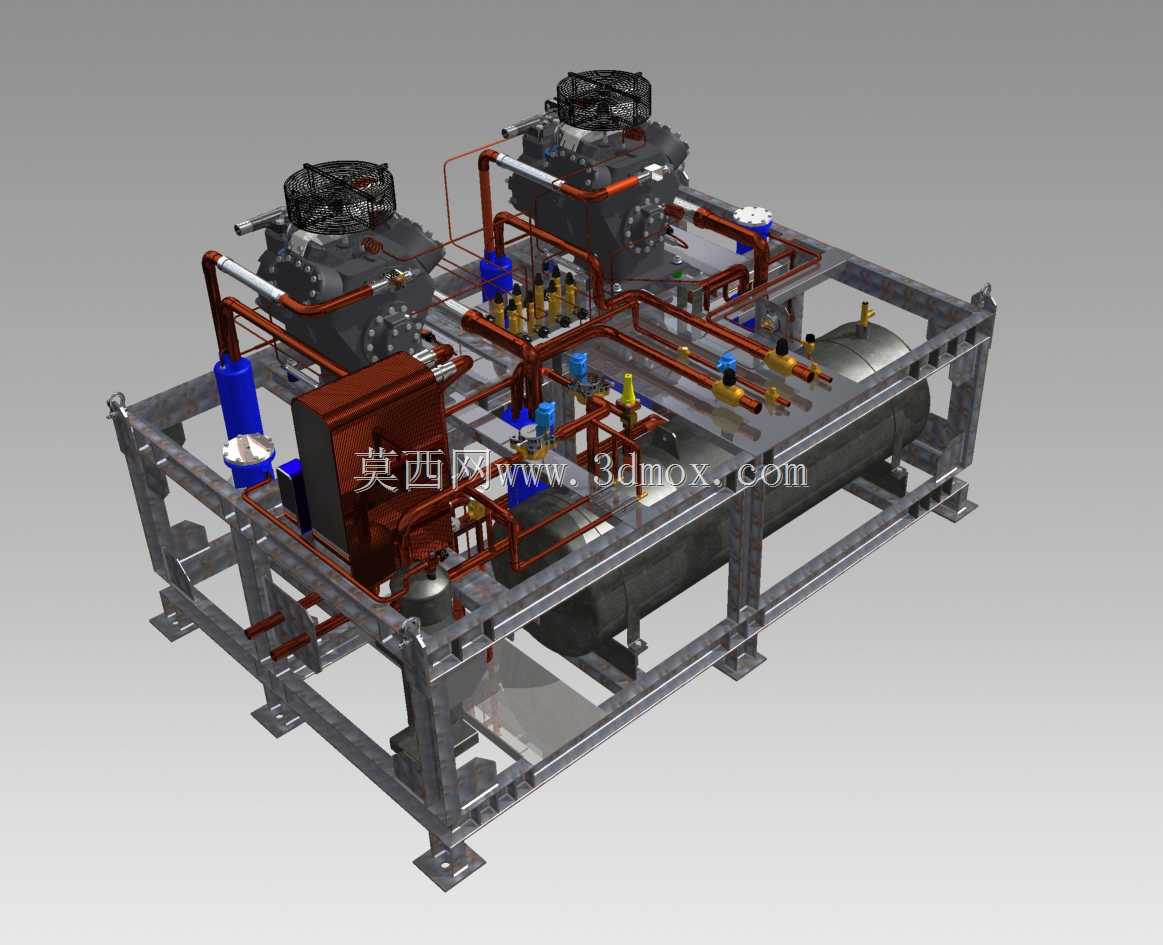

  从结构布局来看,两台活塞式压缩主机对称布置在撬体上层区域,主机底部设置有减震垫与机架横梁连接,抵消压缩机运行过程中产生的往复惯性力,避免震动传递到外部连接管路。压缩机之间的管路采用分层排布设计,高压排气管道、低压吸气管道、回油管道、冷却供液管道分别走不同的管层,管道之间预留足够的安装操作空间,方便后期检修时拆卸法兰、更换阀门部件,所有管路弯头均采用大曲率半径的冲压弯头,减少制冷剂流动过程中的沿程阻力与局部阻力,避免管路变径、急弯位置出现的制冷剂带液冲击问题。撬体下层集成卧式储液容器,容器通过抱箍支架与机架纵梁固定,容器与上层压缩机之间的垂直距离经过精确计算,保证停机状态下润滑油能依靠重力顺利回流到压缩机曲轴箱,同时避免运行过程中液态制冷剂大量进入压缩机引发液击故障。机架整体采用矩形型钢与角钢组焊成型,底部设置有标准叉车孔与吊装吊耳,方便设备在车间内转运以及现场吊装就位,机架的所有安装基准面都经过铣削加工,保证压缩机、储液器、阀组安装时的平面度与同轴度要求,避免安装偏差带来的额外应力。

  阀块集成区域布置在两台压缩机的前端操作面,所有截止阀、安全阀、压力表接口、压力传感器接口都集中在该区域,操作人员站在撬体正面即可完成所有日常操作、参数读取与故障排查,不需要绕到设备背面操作,大幅提升日常运维的便利性。管路的固定采用防震管夹,管夹与管道之间设置橡胶减震垫,既可以固定管路避免运行过程中管路震动位移,也能吸收管路热胀冷缩产生的形变应力,避免管路焊口位置长期受交变应力出现开裂泄漏。整套结构的外形尺寸充分考虑标准集装箱运输与车间门体通行要求,撬体宽度控制在常规工业门通行宽度范围内,高度满足标准集装箱内部装载限高,运输过程中不需要额外拆解部件,运抵现场后可直接吊装就位。

  在设计过程中,针对制冷系统的运行特性,所有与制冷剂接触的管路内壁都做了除锈清洁处理,焊接时采用充氩保护工艺,避免焊渣氧化皮残留进入系统造成过滤器、膨胀阀堵塞;高压管路区域设置有安全泄压阀接口,当系统压力超过安全阈值时可自动泄压,保障设备运行安全。压缩机顶部的风冷冷却器独立布置,与压缩机排气口直接对接,减少高温排气的管路长度,降低排气管道的热辐射对周边低压管路、电气部件的影响,冷却器的安装支架采用可调式结构,可根据现场安装的通风条件调整安装角度,保证冷却风量满足散热要求。撬体上还预留了电气控制箱的安装位置,所有设备的动力线缆、控制线缆都可以沿着机架预设的走线槽排布,线缆与高温管路之间设置隔热挡板,避免高温烘烤加速线缆绝缘层老化。
