工业级燃气轮机发电成套设备三维结构

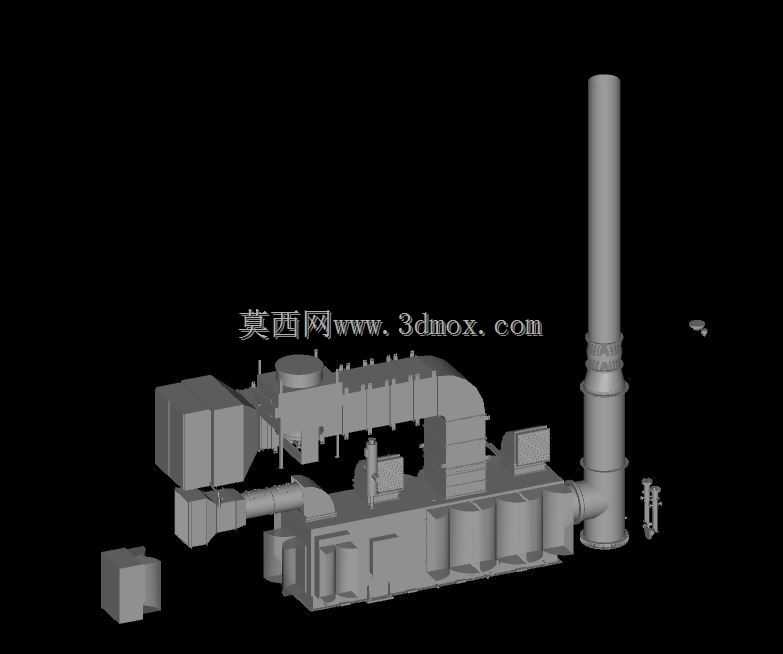

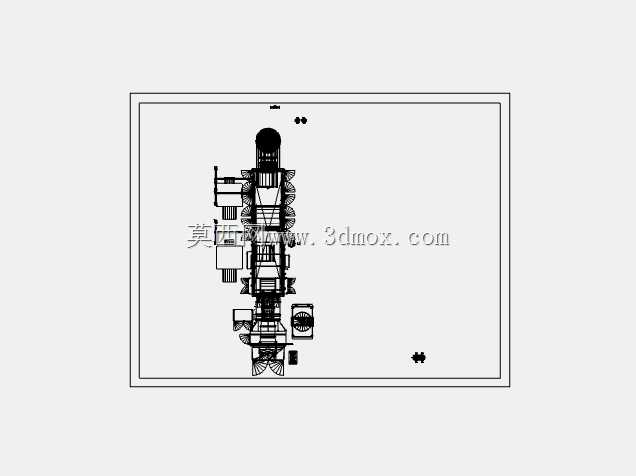

　　这套三维结构还原的是分布式能源站常用的燃气轮机发电成套机组，在工业园区自备电站、油气田伴生气回收发电、数据中心备用电源场景中应用广泛，区别于大型联合循环电站的重型机组，该构型更偏向快装式集成设计，所有辅机与主机在出厂前完成预组装，现场仅需对接燃料管线、电网接口与排烟通道即可投用，大幅缩短现场施工周期。从结构组成来看，模型完整还原了进气过滤段、压气机壳体、燃烧室段、透平缸体、排气扩散段、烟囱总成，同时集成了润滑油站模块、燃料调节模块、发电机出线舱、冷却系统单元与控制机柜，所有外部管线的走向、支吊架位置、检修操作空间都按照实际安装尺寸还原，没有做简化省略，能直接用于厂区布置的碰撞检查。

　　设计思路上遵循模块化集成原则，将原本分散布置的辅机设备全部集成在主机旁的公共底座上，底座预留了地脚螺栓安装孔与减震垫放置位，安装边界尺寸适配标准工业厂房的柱距与层高，烟囱段采用分段法兰连接结构，可根据现场排放要求调整总高度，不需要额外改动主机部分的接口。设备实际运行时，进气段的多级过滤装置会先去除空气中的粉尘与杂质，避免压气机叶片磨损，压气机将压缩后的高压空气送入燃烧室与燃料混合燃烧，产生的高温高压燃气推动透平叶轮旋转，透平输出的扭矩一端驱动压气机持续工作，另一端通过联轴器驱动同步发电机产出电能，排气段可对接余热锅炉实现热电联产，整体能源利用效率比纯凝发电模式提升近四成。

　　从安装边界来看，主机段的最大宽度满足常规货运车辆的运输限界，不需要现场拆解运输，所有外露的操作阀门、仪表接口都预留了足够的检修操作空间，运维人员可直接到达各维护点，不需要额外增设检修平台，排烟烟囱的底部设置了膨胀节，可吸收机组运行时产生的热位移，避免应力传递到主机排气法兰造成密封泄漏。润滑油模块布置在主机侧下方，距离各轴承供油点的管线长度最短，可减少管路沿程阻力，保证启停阶段的供油响应速度，燃料调节模块靠近燃烧室接口，可精准控制燃料供给量，适配不同热值的燃气燃料，包括天然气、油田伴生气、沼气等多种气源，不需要对主机结构做大幅改造。

　　模型中各部件的连接关系完全按照实际装配逻辑搭建，法兰螺栓的孔位、密封面的形式、管线的坡度都符合工程设计规范，可直接用于施工交底时的结构讲解，也能作为同类型设备选型时的布置参考，帮助设计人员快速核算厂房占用面积、管线对接位置与吊装作业空间，避免前期布置方案出现硬碰撞问题。
