带套筒指形联轴器的电力驱动结构设计

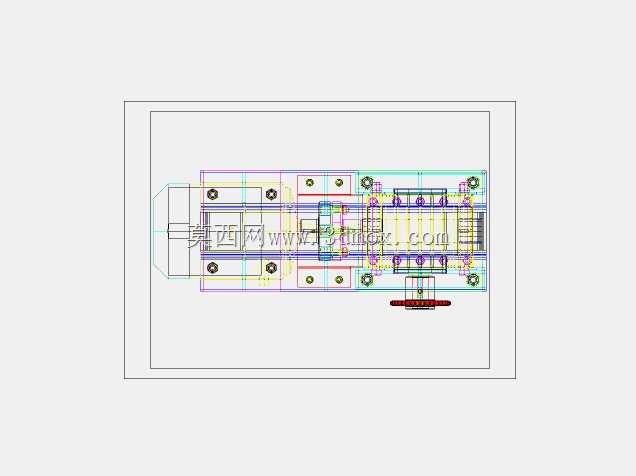

　　在工业动力传输场景中，这类带套筒指形联轴器的电力驱动结构，常被应用在中小功率的工业设备动力输出端，比如小型输送线驱动辊、阀门电动执行机构、仪表类设备的动力传递单元，核心作用是在电机输出轴与从动工作轴之间建立稳定的扭矩传递路径，同时补偿两轴之间因安装误差、运行受力变形产生的径向、角向与轴向偏移，避免刚性连接带来的轴系附加载荷，延长轴承、密封件等易损件的使用寿命。从结构设计逻辑来看，这套驱动单元采用套筒作为外部防护与定位基准，套筒内壁加工有精准的定位台阶，一端适配驱动电机的输出端安装法兰，通过止口配合保证电机轴与套筒的同轴度，安装时止口配合面的公差控制在H7/h6区间，既能保证装配便利性，又能避免运行过程中出现同轴度偏差带来的振动。

　　指形联轴器的弹性指爪均匀分布在主动盘与从动盘的对接端面上，指爪的截面采用矩形带圆角的结构设计，圆角过渡可以避免应力集中，在传递扭矩时，指爪之间的啮合面可以通过微小的弹性变形吸收两轴不对中带来的位移量，相比传统的凸缘联轴器，这种指形结构不需要高精度的对中操作，现场安装调试的门槛更低，适合在设备维护空间有限、安装基准难以保证绝对同轴的现场工况使用。从安装边界来看，整套驱动单元的轴向尺寸紧凑，套筒的外径根据传递扭矩的大小匹配对应规格，安装时需要在套筒两端预留不小于15mm的操作空间，用于紧固法兰连接螺栓与后期的维护拆卸；径向方向上，套筒外壁与周边设备构件的安全间隙需要保持在5mm以上，避免运行过程中因振动产生碰擦。

　　驱动端的电机轴伸插入联轴器主动盘的轴孔内，通过平键传递扭矩，轴孔与电机轴的配合采用过渡配合，键槽的对称度公差控制在0.02mm以内，保证扭矩传递的均匀性，避免键侧出现偏载磨损。从动端的轴孔可以根据对接设备的轴径做适配设计，指形啮合副的啮合长度不小于指爪总长度的三分之二，保证足够的啮合接触面积，避免局部应力过大导致指爪断裂。在实际运行过程中，套筒除了作为定位基准之外，还可以起到安全防护的作用，将旋转的联轴器部件完全封闭在套筒内部，避免现场操作人员误触旋转部件引发安全事故，同时套筒内壁可以预留润滑脂加注通道，定期加注润滑脂可以降低指爪啮合面的磨损，延长联轴器的维护周期。

　　设计这套结构时，需要根据驱动电机的额定扭矩、峰值扭矩来核算指爪的剪切强度与挤压强度，指爪的数量通常根据扭矩大小选择6到8个均匀分布，保证每个指爪承受的载荷在材料许用应力范围内，材料一般选用45号钢做调质处理，表面硬度控制在HB220-250之间，兼顾强度与韧性，对于有腐蚀环境的应用场景，也可以选用不锈钢材质做相应的表面处理。在装配流程上，需要先将主动盘压装到电机轴伸上，紧固轴端挡圈防止轴向窜动，再将从动盘与工作轴连接固定，之后调整两轴的对中偏差在允许范围内，再扣合外部套筒，紧固两端的连接螺栓，装配完成后需要手动盘车检查转动是否顺畅，无卡滞现象后再进行空载试运转，试运转过程中监测套筒外壁的振动速度与温升，保证运行参数在正常范围内。这类结构相比其他类型的联轴器，结构更简单，零件数量少，加工制造难度低，后期维护时只需要拆开套筒就可以检查指爪的磨损情况，不需要完全拆解两端的动力设备，维护效率更高，在中小扭矩的电力驱动场景中有着很高的应用性价比。
