便携式多通道数据采集箱结构设计

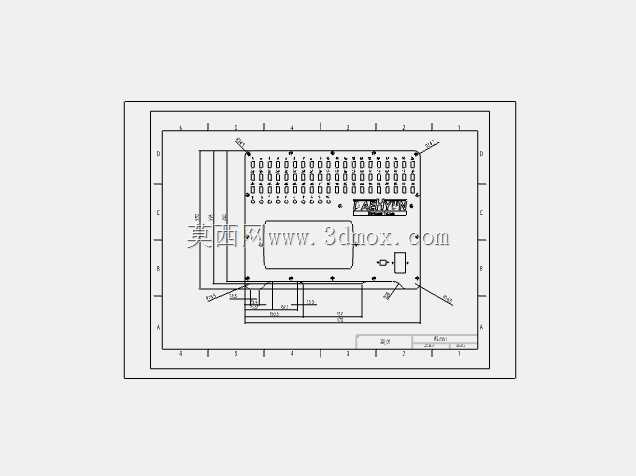

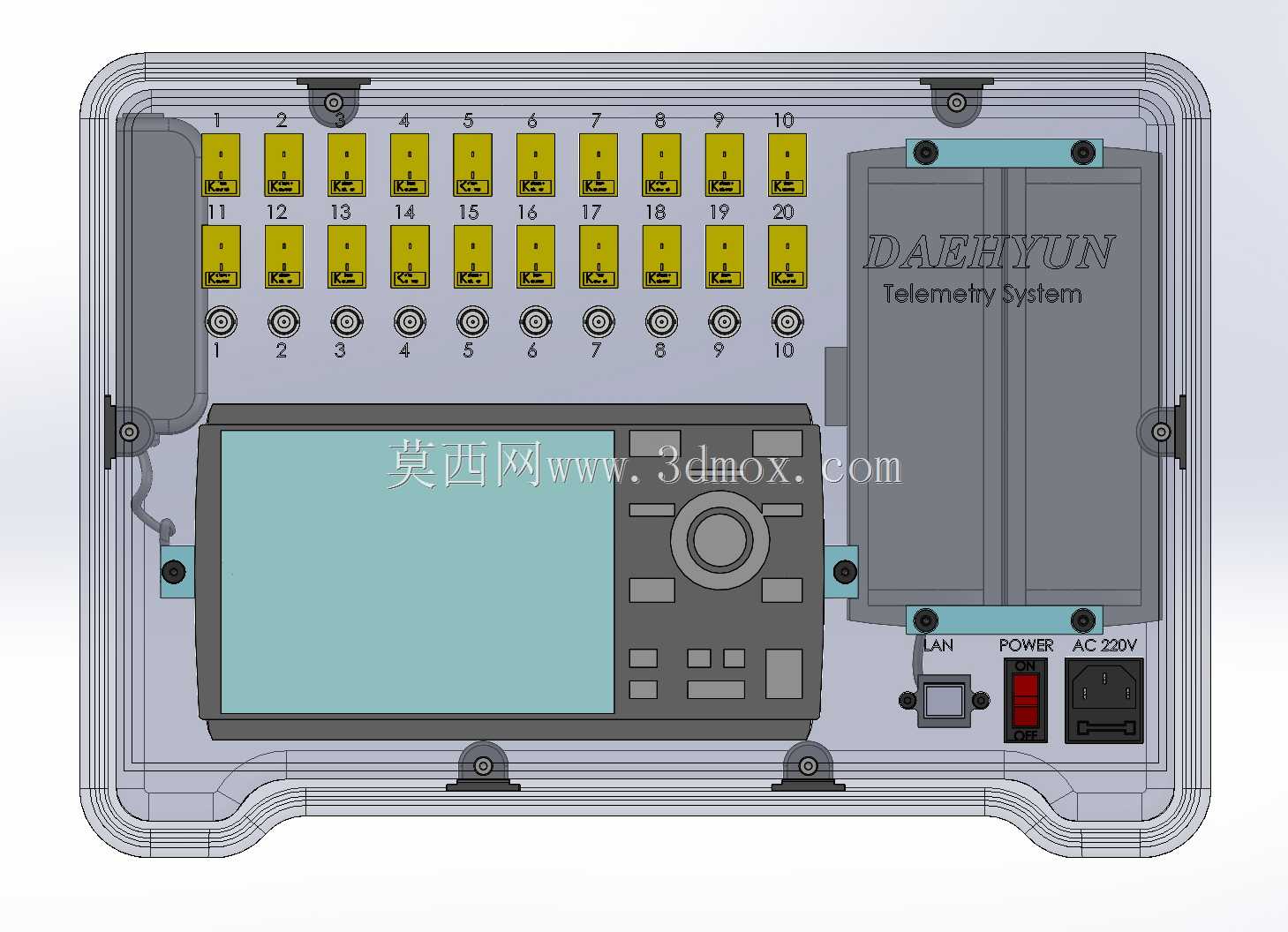

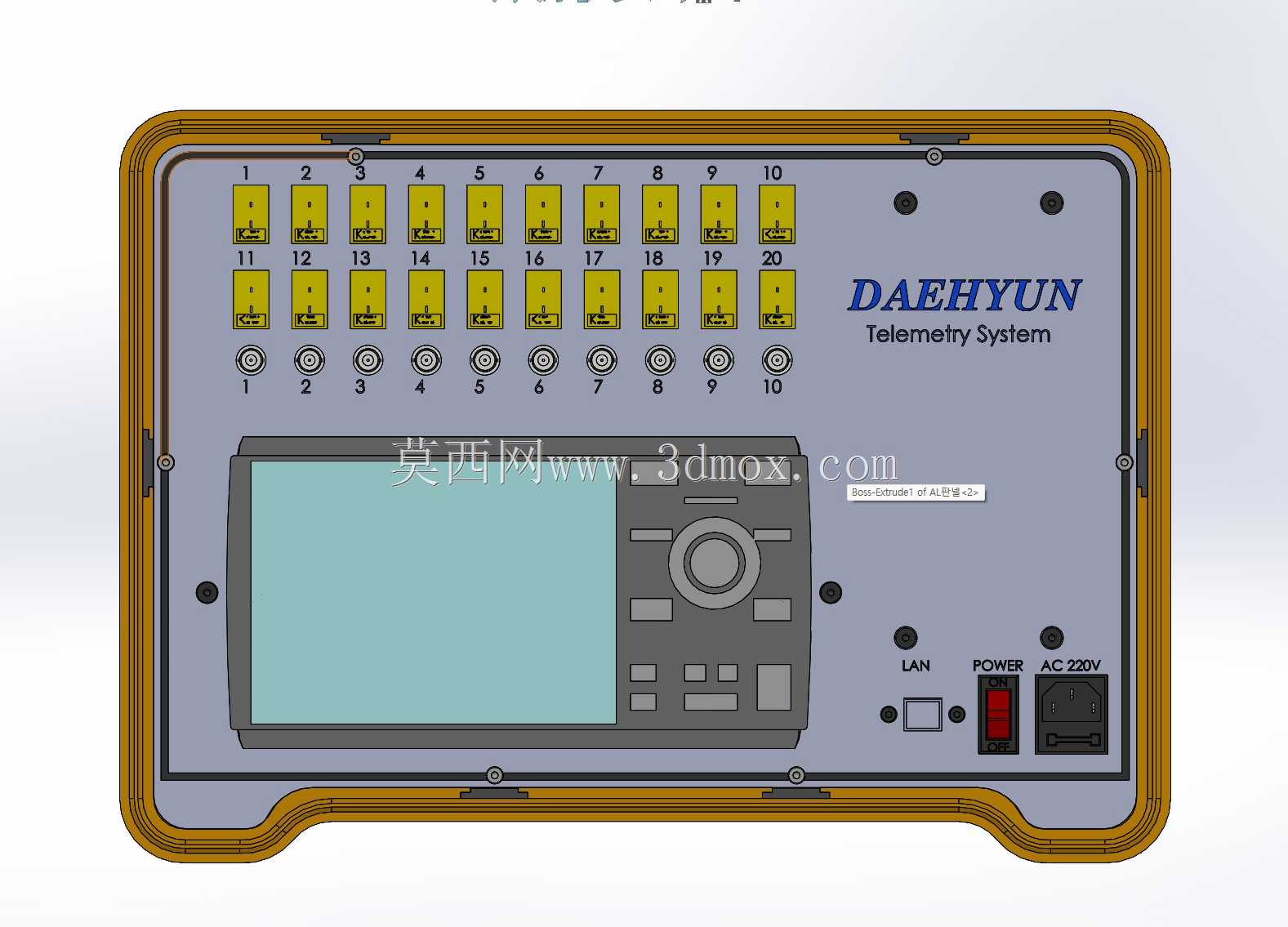

　　这套便携采集装置的结构设计，核心围绕工业现场外场测试的实际痛点展开，不同于实验室固定安装的采集设备，外场作业往往需要频繁转场、在无固定台架的环境下快速完成接线与调试，因此整体采用硬质工程塑料防护箱作为承载基体，箱体闭合时可满足常规工业现场的防摔、防尘要求，提手集成在箱体下沿，单人即可完成转场搬运，无需额外配置运输包装箱。前面板的接口布局完全按照现场接线的操作逻辑排布，20路热电偶输入通道统一布置在面板上沿，每路通道对应独立的标识位，接线时无需俯身核对点位，站在箱体正前方即可快速完成传感器接线，通道间距预留了常规热电偶插头的插拔操作空间，相邻通道接线时不会出现干涉。

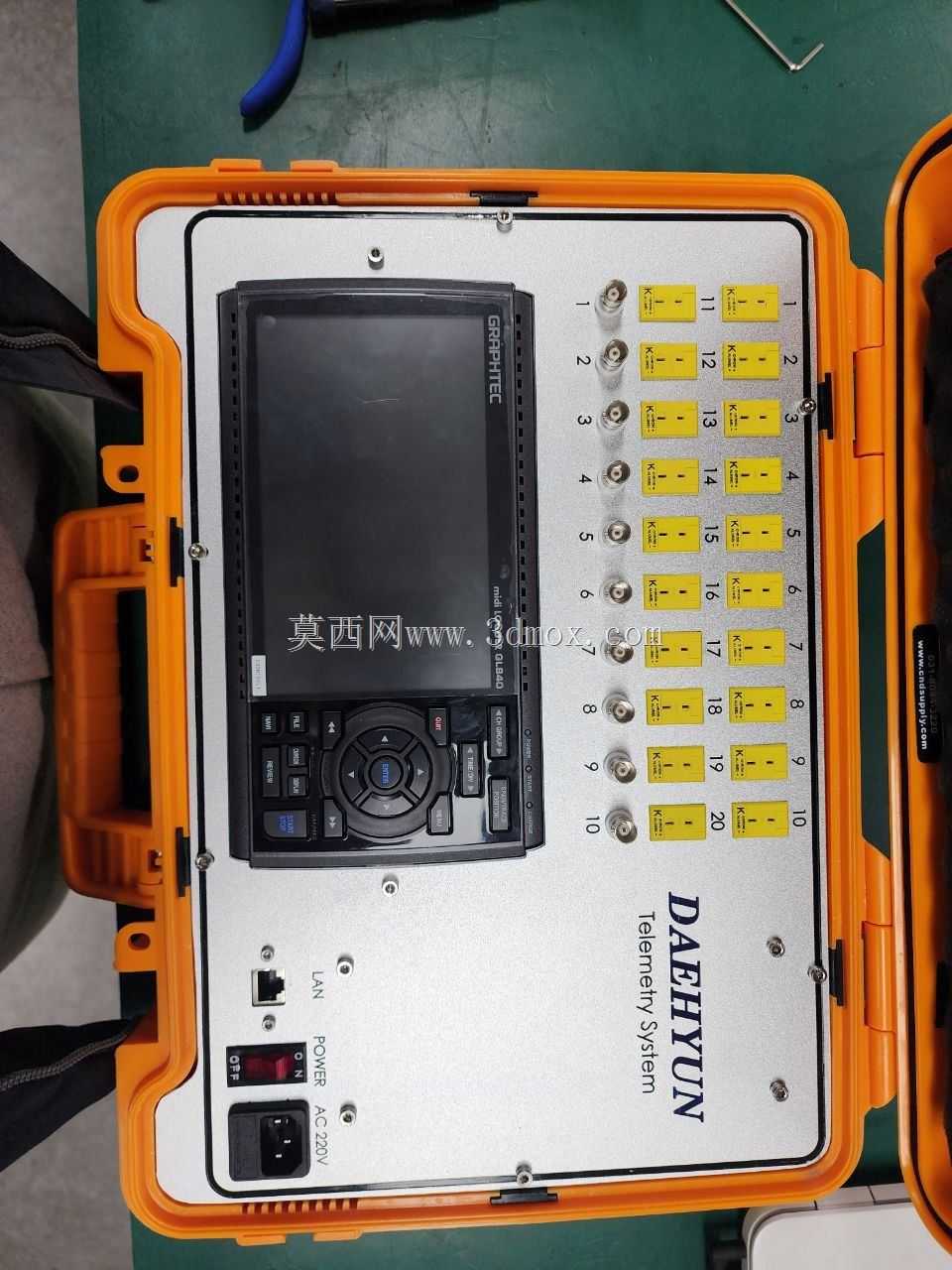

　　10路BNC连接器布置在热电偶通道下方，适配工业级模拟信号输入需求，接口采用金属锁紧结构，现场布线拉扯时不会出现松脱断连的情况。显示模块嵌入在前面板中部偏左位置，屏幕倾角经过反复调整，操作人员站立或蹲姿操作时都能清晰读取实时采集数据，操作按键集中布置在屏幕右侧，单手握持时拇指即可完成所有参数设置、通道切换操作，无需双手配合。面板右侧预留了电源输入、LAN通讯接口，集成220V交流供电模块，现场只要有常规市电接口即可直接开机运行，无需额外携带电源适配器，LAN接口支持直连电脑或接入现场局域网，可实现远程数据传输与联网监控，也可脱离上位机独立运行，通过内置存储完成数据记录。

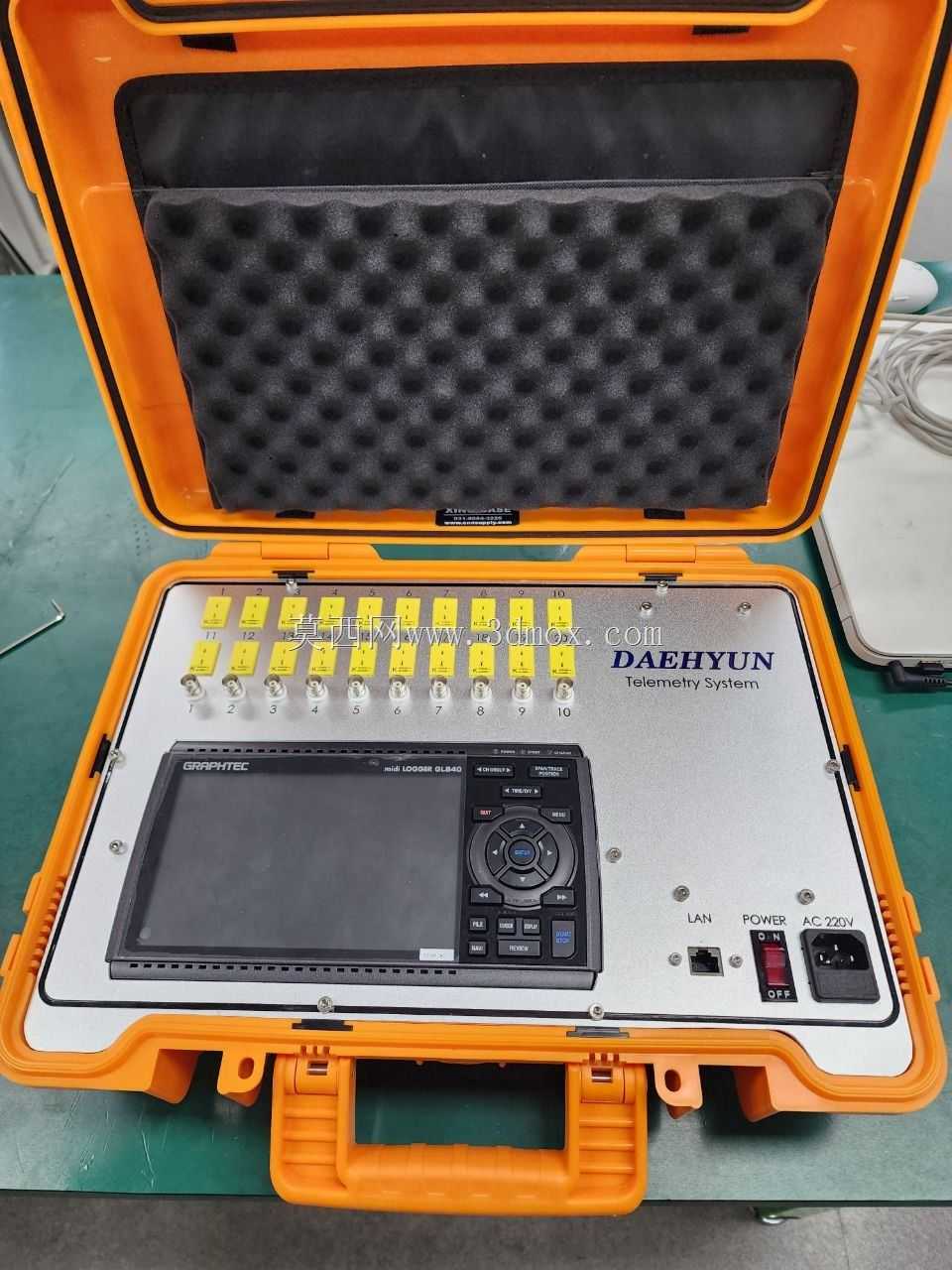

　　内部结构采用分层布局，上层为操作面板层，所有接口、显示、操作元件都固定在该层金属安装板上，安装板与防护箱之间设置减震缓冲垫，转场运输过程中的震动不会传递到内部电子元件，下层为功能模块安装区，遥测扩展模块、电源模块、采集核心模块都通过导轨固定在下层安装位，模块之间预留了走线空间，强弱电走线分开布置，避免信号干扰。箱盖内侧贴合定制成型的缓冲海绵，闭合时海绵刚好压紧前面板上的接口与屏幕，避免运输过程中元件晃动磕碰，同时海绵预留了配件收纳槽，可放置备用接线端子、通讯线、电源插头等小配件，开箱即可完成整套设备的部署，无需额外整理配件。

　　这套装置可覆盖多类工业现场测试场景，包括设备热分布测试、温度长期监测、环境参数现场采集、汽车零部件台架测试、实验室多通道数据记录、现场故障诊断等场景，相比台式采集设备，无需固定安装机架，开箱接电即可工作，接线操作全部在正面完成，无需绕到设备后侧插线，适合狭小空间内的测试作业。面板上的所有元件安装孔位都经过公差匹配，接口与面板之间设置密封胶条，户外作业时可阻挡飞溅的水滴与粉尘，满足常规户外现场的防护要求。内部走线全部采用带屏蔽层的信号线缆，走线槽固定在安装板背面，线缆弯曲半径符合电子布线规范，长期震动不会出现线缆疲劳断裂的问题，模块之间的接插件都带锁止结构，避免运输震动导致接插件松脱。箱体锁扣采用双侧快开结构，开箱时无需额外工具，两侧锁扣同时扳动即可打开箱盖，闭合时锁扣自动卡紧，不会因为搬运过程中的晃动自行脱开。提手采用防滑包胶设计，负重搬运时不会打滑，箱体底部设置防滑脚垫，放置在不平整的现场地面时也能保持稳定，不会出现滑动歪斜的情况。
