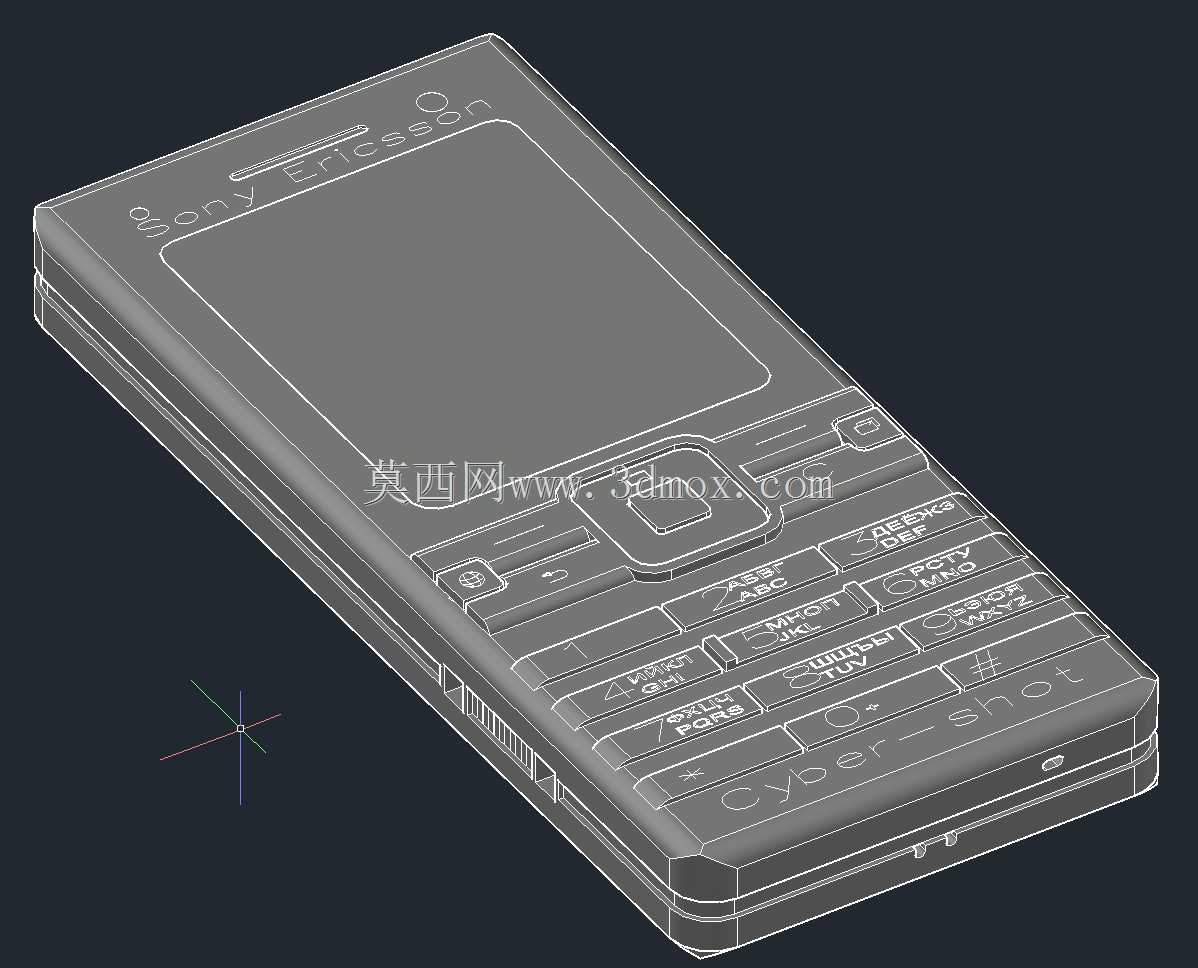

索尼爱立信K770i直板拍照手机三维数模

　　从实际使用场景来看，这款机型定位是便携拍照功能机，整机厚度控制在14.5mm，宽度47mm，长度105mm，单手握持时拇指刚好可以覆盖整个数字按键区，不需要调整握持姿势就能完成拨号、拍照按键的操作，机身右侧的拍照快门键位置做了内凹的弧度处理，手指搭上去的时候能自然贴合指腹轮廓，横向握持拍摄时的受力点刚好落在机身重心位置，不会出现头重脚轻的握持失衡问题。建模时对按键区域做了分层处理，导航键区域的凸起高度比周边数字按键高0.8mm，盲操作时可以通过触感快速定位确认键位置，数字按键的每个键帽都做了0.2mm的圆角过渡，键帽表面的字符区域做了微凹的蚀刻面，还原实体机的按键触感设计，按键下方的硅胶弹片支撑位也在数模里做了预留空间，方便后续做结构验证时直接套用弹片的标准件模型。这款直板功能机的三维数模完整还原了索尼爱立信K770i的整机结构细节，建模过程中优先参考了实体机的装配逻辑，将整机拆分为前壳、屏幕模组、按键阵列、后壳、电池仓、侧边接口几个独立可拆分的子装配体，每个子部件的配合间隙都按照消费电子量产的常规公差做了预留，前壳与屏幕视窗的贴合面做了0.15mm的沉台设计，刚好匹配屏幕保护面板的粘贴厚度，避免组装后出现面板凸起或者贴合缝隙不均的问题。

　　机身顶部的听筒开槽、底部的麦克风拾音孔、侧边的充电数据接口位置都严格对齐实体机的开孔坐标，每个开孔的边缘都做了0.1mm的C角倒角，避免量产注塑时出现飞边或者应力集中的问题，摄像头模组的位置在机身背部上方，镜头保护圈做了0.3mm的凸起高度，当手机平放在桌面时，镜头表面不会直接接触桌面，减少镜片被刮花的风险，镜头旁的补光灯位置也做了对应的透光件安装槽，槽位的卡扣结构完全还原原机的装配方式，不需要额外打胶就能固定透光片。

　　从结构设计的思路来看，这款机型采用的是前后壳卡扣加底部两颗螺丝的固定方式，数模里完整还原了所有卡扣的位置、扣合量以及螺丝柱的内径、外径尺寸，螺丝柱周边做了均匀的加强筋连接到壳体内壁，避免锁螺丝时出现螺丝柱开裂的问题，电池仓的尺寸按照当时通用的BST-38电池规格做了适配，仓内的电池触点弹片让位空间、SIM卡插槽的导轨结构都做了1:1还原，甚至电池盖内侧的防滑凸点纹理都在数模表面做了刻画，方便后续做手板验证时直接导出做表面纹理处理。

　　在做整机装配干涉检查的时候，特意验证了按键按动行程范围内的空间预留，每个按键上下活动0.3mm的行程里不会和周边壳体、内部PCB板出现干涉，屏幕模组的FPC弯折区域也预留了足够的弯曲半径空间，避免组装时FPC被壳体挤压出现排线断裂的问题，机身侧边的音量调节键、拍照键的侧键密封胶圈安装槽也做了对应的结构，还原原机的生活防泼溅设计细节。这个数模可以用于消费电子结构教学、经典机型复刻参考、复古数码产品周边设计的结构基准，建模时所有的曲面都做了G1连续处理，导出不同格式时不会出现曲面破面的问题，每个部件的命名都按照结构树的逻辑做了分类，方便后续修改单个部件的尺寸或者替换材质做渲染效果。
