汽车悬架铰接式控制臂结构设计

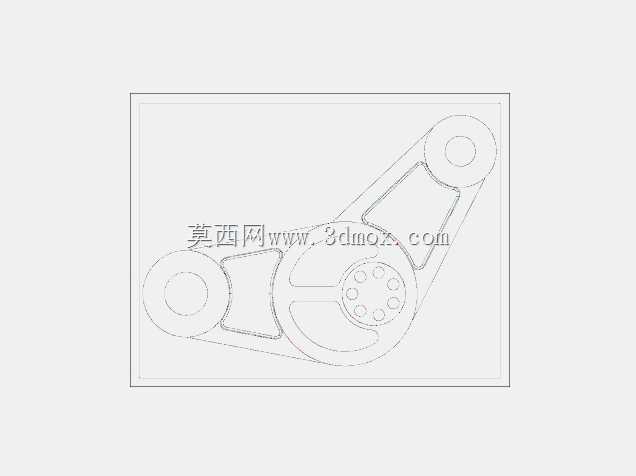

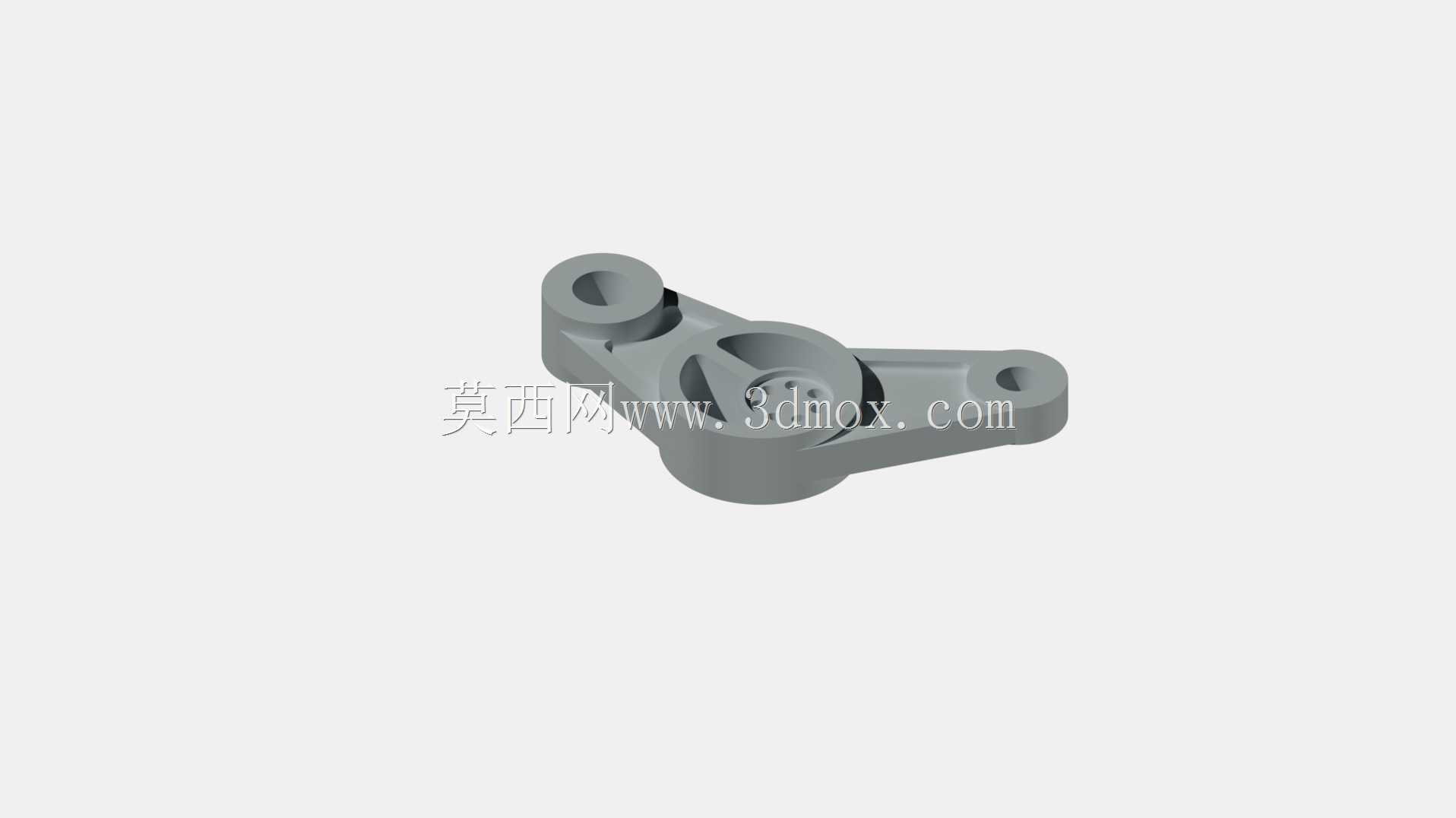

在乘用车与商用车的底盘悬架系统开发中，控制臂作为连接副车架与转向节的核心传力构件，其结构合理性直接决定了整车操控稳定性与行驶平顺性的表现。这款控制臂采用典型的三角臂布局，三个铰接点位分别承担不同方向的载荷传递：靠近内侧的大尺寸衬套安装孔用于连接副车架，承担纵向与侧向的复合载荷，孔位内部预留的衬套压装空间可匹配不同刚度的橡胶衬套，满足不同调校风格的车型需求；外侧两个点位分别连接减震器支座与转向节，其中球头安装位的同轴度公差控制在0.02mm以内，避免行驶过程中出现松旷或异响问题。

从结构设计逻辑来看，该控制臂采用了等强度设计思路，臂身主体通过变截面的加强筋布局实现载荷的均匀传递，在铰接点位附近做了局部加厚处理，避免应力集中导致的疲劳断裂问题，同时在非主要承力区域做了减重挖槽设计，在保证整体刚度满足120kN侧向载荷测试要求的前提下，将零件自重控制在1.8kg以内，兼顾了强度与轻量化的平衡。臂身表面的过渡圆角全部采用R3以上的圆弧过渡，避免冲压或铸造过程中出现应力裂纹，同时也能降低后续涂装工序的流挂风险。

实际装车场景中，这类控制臂多用于麦弗逊式前悬架或多连杆后悬架的下摆臂位置，行驶过程中可同时传递车轮与车身之间的纵向力、侧向力以及垂直方向的冲击力，同时配合衬套的变形量实现车轮定位参数的动态补偿，在车辆过弯时可有效抑制侧倾，在经过颠簸路面时可过滤部分路面冲击，提升乘坐舒适性。安装边界方面，三个铰接点的中心距分别为128mm、96mm与152mm，适配多数紧凑型家用车的悬架安装点位，安装孔位的公差带严格按照整车装配要求设计，可实现与副车架、转向节的无干涉装配，不需要额外的调整垫片即可满足四轮定位的参数要求。

建模过程中需要重点关注铰接孔的同轴度、臂身加强筋的拔模角度以及各安装面的平面度要求，其中衬套安装孔的圆柱度公差需控制在0.015mm以内，保证衬套压装后不会出现偏斜；球头安装面的平面度公差不超过0.05mm，避免球头螺栓紧固后出现附加应力。整个零件的壁厚设计遵循均匀过渡原则，相邻区域的壁厚差不超过2mm，避免铸造或锻造过程中出现缩孔、缩松等缺陷，同时也能减少热处理过程中的变形量。对于结构工程师而言，这类控制臂的设计需要反复通过CAE仿真进行强度与模态验证，确保在极限工况下不会出现塑性变形，同时一阶模态频率需避开路面激励的常用频率区间，避免行驶过程中出现共振问题。
