水切割台用横板条固定支撑组件

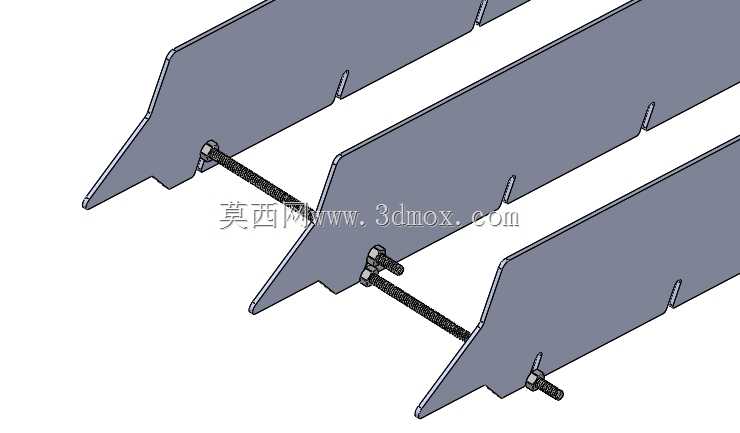

　　在数控水切割、等离子切割这类下料加工场景里，工作台的栅格支撑结构直接影响加工过程中板材的稳定性，以及切割完成后工件的取放便利性，不少加工现场都会遇到原有支撑条磨损快、拼接后刚性不足，切割厚板时支撑移位导致切缝偏斜的问题，这套适配大尺寸水切割台的横板条组件，就是针对这类现场痛点做的结构优化设计。整套组件由多块成型板条与配套的螺纹连接杆件组成，板条主体采用等厚板材加工，端部做了斜切导向造型，既方便板材推送时顺滑滑入支撑位，也能减少板条端部与切割台侧边框架的干涉，板条底部沿长度方向开设了多个等距插槽，插槽的尺寸与配套的1/4英寸螺纹杆径匹配，安装时不需要额外做焊接或者打孔攻丝，只需要将螺纹杆穿入对应位置的插槽，配合螺母沿切割台X轴方向逐根锁紧，就能把多块独立的横板条拼接成一个整体的支撑平面。

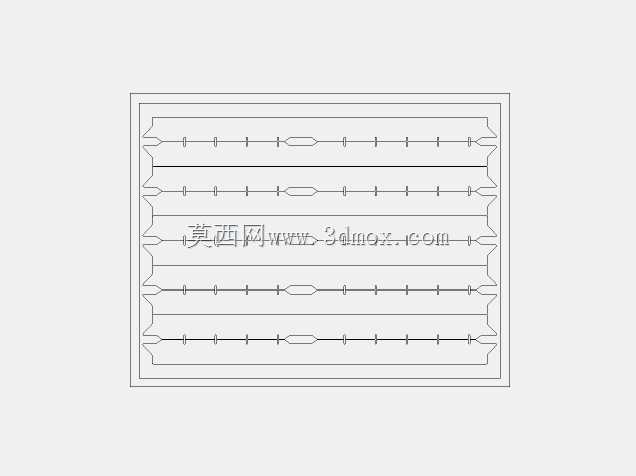

　　从安装边界来看，这套板条适配5英尺×10英尺规格的水切割工作台，单块板条的长度方向与切割台Y轴平行，拼接后整体覆盖范围刚好匹配工作台的有效加工幅面，板条之间的预留间隙既能够让切割后的高压水、磨料混合液顺利下漏到工作台下方的集渣槽，也不会因为间隙过大导致小尺寸切割工件掉落卡滞。设计时特意将板条的支撑面做了窄边处理，减少切割过程中射流打到支撑条上造成的反溅损伤，延长板条的使用寿命，同时底部的插槽连接结构，允许操作人员根据加工板材的尺寸、重量灵活调整板条之间的间距，比如加工厚重钢板时可以缩小板条间距提升支撑密度，加工薄板或者大尺寸异形件时可以适当拉大间距，减少支撑条与工件背面的接触面积，避免切割射流损伤支撑条后在工件背面留下碰痕。

　　和传统的焊接式栅格支撑相比，这种穿杆拼接的结构拆装效率更高，单块板条出现磨损、被射流切出深槽时，只需要松开对应位置的螺母就能单独更换损坏的板条，不需要整体拆解工作台支撑面，大幅降低了设备维护的时间成本。在实际加工场景中，锁紧后的整体式板条结构能够承受大尺寸板材上料时的冲击，不会出现单根支撑条偏移、倒伏的问题，切割过程中高压射流的反冲力也不会让板条产生位移，能够保证板材始终处于水平支撑状态，避免因为支撑不稳导致的切割面倾斜、尺寸超差问题。板条端部的斜角设计也兼顾了排屑需求，切割过程中产生的边角料、磨料残渣能够顺着斜角滑落到集渣区域，不会堆积在板条端部影响支撑平面的平整度。

　　配套的螺纹杆采用标准英制规格，现场维护时不需要定制特殊配件，使用常规的五金标准件就能完成替换，螺母锁紧时可以在板条与螺母之间加装平垫，分散锁紧压力，避免长期使用后板条的插槽位置出现压溃变形。整套结构没有复杂的异形曲面，加工时只需要通过激光切割或者等离子切割就能完成板条的外形加工，不需要额外的铣削、磨削工序，制造成本可控，适合加工车间自行批量制作替换，也可以作为原有水切割台的升级改造配件使用，替换原有的零散支撑条，提升工作台的整体刚性与加工稳定性。
