六旋翼植保作业无人飞行器结构设计

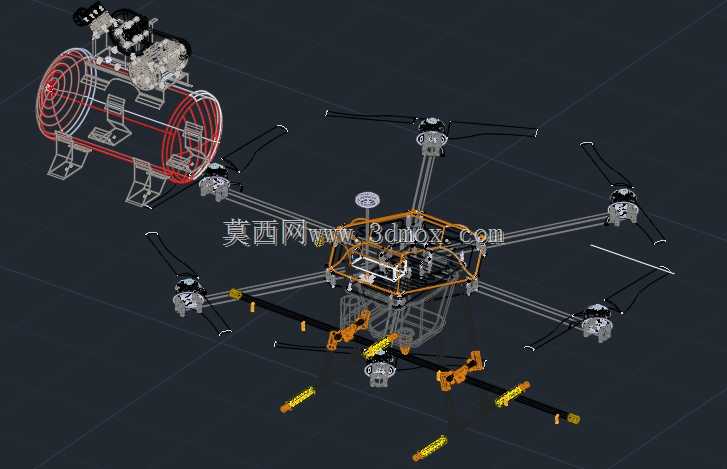

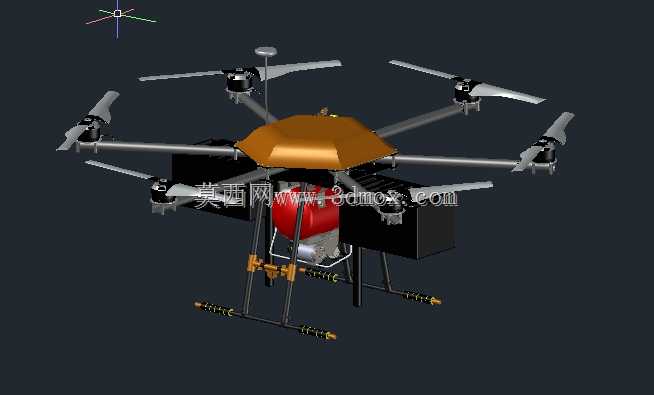

　　这套六旋翼植保无人机的结构设计，核心围绕滩涂红树林区域的植护作业需求展开，区别于常规大田植保机型，针对沿海滩涂作业的高盐雾、起降场地不平整、作业载荷波动大的场景做了针对性结构优化。整机采用六轴共面旋翼布局，旋翼支臂采用碳纤维薄壁管结构，在保证支臂抗弯刚度的前提下尽可能降低结构自重，支臂与中心机体的连接部位采用快拆式锁紧结构，方便转场运输时快速拆解收纳，单支臂锁紧后的径向跳动量控制在0.2mm以内，避免旋翼高速转动时产生额外振动。中心机体顶部采用流线型整流罩设计，材质为ABS工程塑料注塑成型，内部预留飞控系统、GPS模块、数传天线的安装位，GPS天线布置在整流罩顶部最高位置，减少机体金属结构对卫星信号的遮挡，保证滩涂区域作业时的定位精度。机体中部的载荷舱采用模块化设计，可根据作业需求更换药箱与播撒装置，本次设计搭载的压力式药箱容量适配红树林植护的单次作业半径，药箱底部设置防荡板结构，避免飞行过程中药液晃动导致整机重心偏移，影响飞行稳定性。

　　起落架采用高跷式滑橇结构，支腿长度高于常规植保机型，适配滩涂区域高低不平的红树林幼苗种植地形，避免起降时刮碰植株或陷入松软泥地，滑橇底部横向布置多组喷杆，喷杆上均匀安装离心式雾化喷头，喷头的喷射角度经过调校，可覆盖红树林冠层的上下表面，保证药剂沉积率。动力系统采用油电混合配置，机身侧部搭载的小型燃油发电机组可在飞行过程中为动力电池补能，大幅提升单次作业续航时间，适配沿海大面积红树林种植区的连续作业需求，发电机组的安装位置做了双层减震处理，避免发动机运转的振动传递到飞控系统导致飞行姿态异常。整机的重心设计严格控制在旋翼平面的几何中心垂线上，满载药液状态下的重心偏移量不超过5mm，保证六个旋翼的动力输出均衡，降低飞控系统的姿态修正负荷。

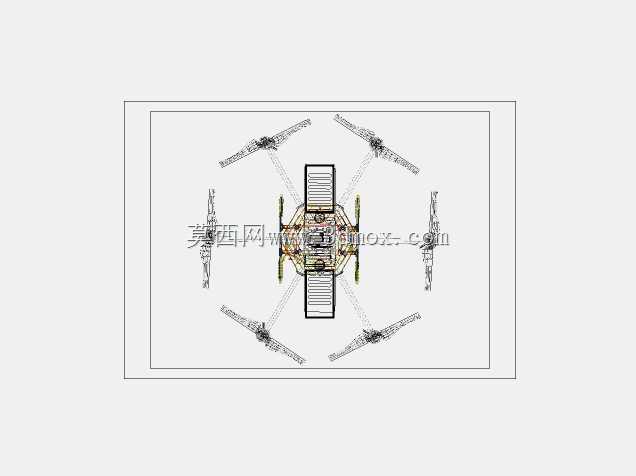

　　旋翼采用折叠式设计，停机状态下可将旋翼向上折叠收纳，减少整机存放占用空间，旋翼桨叶采用碳纤维复合材质，翼型经过气动优化，在高湿高盐的沿海环境下具备足够的抗腐蚀能力，桨尖做了切角处理，降低飞行时的翼尖涡流噪声。喷杆的安装位置与起落架支腿做了集成设计，不需要额外增加挂载结构，喷杆与药箱之间的管路采用耐腐橡胶软管，管路接头处设置快插接口，方便日常维护时快速更换堵塞的喷头或破损管路。整机的电气线路全部布置在支臂内部与中心机体的走线槽内，外部做密封处理，避免沿海作业时盐雾侵入线路造成腐蚀短路。

　　飞控系统的安装位设置了减震阻尼球，过滤飞行过程中的高频振动，保证加速度计、陀螺仪等传感器的数据采集精度，在遇到滩涂区域的紊乱气流时，飞控可快速调整六个旋翼的转速差，维持飞行姿态稳定，保证喷药幅宽的一致性。考虑到红树林区域作业时可能遇到的突发阵风，整机的动力冗余量设置为35%，单旋翼出现动力异常时，剩余五个旋翼仍可维持整机稳定迫降，避免坠机造成设备损失与植株损坏。起落架的滑橇杆采用高强度铝合金材质，表面做阳极氧化防腐处理，着陆时的冲击载荷可通过滑橇的微小形变吸收，减少传递到机体的冲击力，保护内部的精密电子设备与药箱结构。药箱的加注口设置在机体侧部，位置高度适配人工加注作业的操作高度，不需要额外登高即可完成药液加注，加注口配备带通气阀的密封盖，飞行过程中可平衡药箱内外气压，保证药液输送顺畅。
