阀块配套SB型外壳板结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1076435

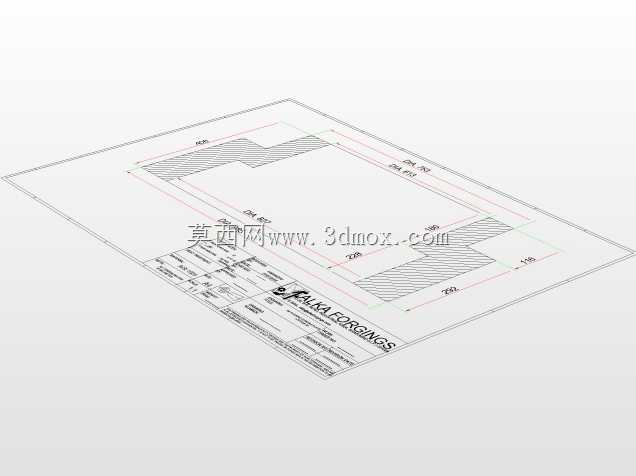

  • 阀块配套SB型外壳板结构设计
  • 阀块配套SB型外壳板结构设计

在工业液压阀组的集成化应用场景里,外壳板是阀块总成外围防护与安装定位的关键结构件,这类部件并非独立承担流体控制功能,而是作为阀块的配套承载结构,覆盖在阀块的非接口安装面,一方面隔绝车间作业环境里的金属切屑、切削液、粉尘等杂质侵入阀块的密封缝隙与外接管路接头位置,避免杂质进入液压回路造成阀芯卡滞、密封件磨损等故障,另一方面为阀块上的外接电磁阀、压力传感器、管路接头提供规整的安装边界,避免阀块总成在设备机架上安装时,外围元件与机架结构、相邻管路发生干涉。

从实际工况适配角度出发,这类外壳板的设计首先要匹配对应阀块的外形轮廓,板体的开孔位置需要完全对齐阀块上的油口、固定螺栓孔、元件安装孔位,不能出现孔位错位导致的元件无法装配、密封面压合不严的问题。板体的厚度选择需要兼顾防护强度与安装空间限制,在常规的中低压液压阀组应用中,板体厚度需要满足在设备运行产生持续振动的工况下,不会出现共振变形,避免板体与阀块表面的贴合间隙变大,失去防护作用;同时板体边缘的折边或者倒角处理,需要避免锐边在装配、检修过程中划伤操作人员的手部,也防止锐边割破外接的液压油管、信号线缆的外保护层。

设计过程中,首先需要基于对应阀块的三维模型提取安装面的轮廓数据,确定外壳板的整体外形边界,板体的内表面与阀块表面需要预留0.2-0.5mm的装配间隙,避免加工公差累积导致板体无法完全贴合安装;针对阀块上突出的调节螺钉、应急操作按钮,外壳板上需要预留对应的操作让位孔,孔位的直径要比操作件的最大外径大3-5mm,既保证操作人员可以不用拆卸外壳板就能完成压力调节、应急操作,又能尽量缩小开孔面积,减少杂质进入的通道。板体的固定方式采用内六角螺栓沉头安装,沉头孔的深度要保证螺栓安装完成后,螺栓头部完全沉入板体表面,不会突出板体造成安装干涉,固定螺栓的间距控制在80-120mm之间,保证板体安装后受力均匀,不会出现局部翘起的问题。

在安装边界的考量上,外壳板安装完成后,板体的外表面需要比阀块上外接元件的最外突出面低2-3mm,这样在阀组运输、安装到设备机架的过程中,即使发生轻微的磕碰,也是外壳板先接触外力,避免直接磕碰损坏电磁阀、传感器这类精密元件。针对需要走信号线的位置,板体上预留的穿线孔需要配套橡胶护圈,避免线缆与板体的金属锐边长期摩擦造成绝缘层破损,引发设备信号故障甚至短路问题。板体的表面处理通常采用镀锌或者喷塑工艺,提升在潮湿、有切削液飞溅工况下的防锈能力,延长部件的使用寿命。

从实际装配的适配性来看,这类外壳板不需要承担液压回路的压力负载,所以结构强度设计不需要按照承压件的标准计算,只需要满足常规的抗冲击、抗振动要求即可,重点在于孔位的精度控制,所有安装孔的位置公差需要控制在±0.1mm以内,保证与阀块的孔位完全对齐,避免出现装配时螺栓无法穿入、元件接口错位的问题。在阀组的日常维护场景中,拆卸外壳板即可完成阀块表面的清洁、密封件的检查更换,不需要完全拆解阀块与管路的连接,能够有效降低设备维护的工作量,缩短停机检修的时间。

在不同的应用场景下,外壳板的结构也会做对应调整,比如应用在行走机械设备上的阀组,外壳板会额外增加加强筋结构,提升抗冲击能力,应对设备行进过程中产生的持续颠簸与振动;应用在固定工业设备上的阀组,外壳板可以适当简化加强结构,在满足防护要求的前提下控制加工成本。板体上的标识区域预留,能够方便后期粘贴阀组的油口标识、操作注意事项标识,让设备运维人员能够快速识别各个阀件的功能与油口走向,降低运维过程中的误操作概率。
