教学场所紧急停止按钮防护结构设计

在实训教学场所的设备布局中，紧急停止按钮是触发设备急停、规避操作风险的核心安全部件，实际教学场景里，人员走动频繁、实训操作过程中工具或肢体误碰按钮的情况时有发生，一旦误触发急停，轻则打断正在进行的实训加工流程，造成工件报废、设备程序中断，重则可能因为设备突然启停引发次生安全隐患，这款防护结构正是针对这类场景的实际痛点设计的。

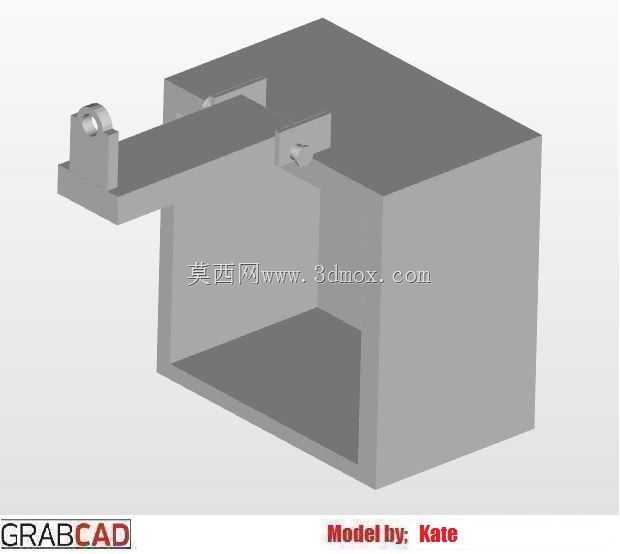

从功能实现逻辑来看，该防护结构采用半包围框式构型，主体为单侧开口的盒状壳体，将急停按钮整体容纳在壳体内部空腔中，既不会遮挡按钮的操作识别区域，也能从三个侧面和顶面阻挡来自侧面、上方的意外触碰，只有当操作人员主动将手伸入开口区域，才能触碰到按钮表面，从物理层面隔绝了误触的可能性。前端延伸出的带孔安装支耳，是整个结构的安装定位基准，支耳上的通孔适配常规的面板安装螺丝规格，不需要对原有设备的安装面板做额外的开孔改造，直接利用急停按钮周边的空余安装位就能完成固定，安装边界完全适配市面上主流的22mm、30mm直径急停按钮的面板安装间距，不会和按钮本身的固定螺母产生结构干涉。

设计过程中优先考虑了结构的成型便利性，整体壁厚保持均匀，没有出现壁厚突变的区域，不管是采用3D打印快速打样验证，还是采用注塑工艺批量生产，都能有效避免成型过程中的缩痕、翘曲问题，壳体内部的空腔尺寸预留了足够的操作空间，操作人员佩戴常规的劳保手套也能顺利伸入完成按钮按压操作，不会因为空间局促影响紧急情况下的操作响应速度。壳体的开口朝向特意设置为面向操作人员的常规操作站位方向，和人员的操作手势路径匹配，紧急状态下不需要刻意调整手部角度就能快速触发按钮，符合安全部件的操作可达性设计要求。

不同于市面上常见的全翻盖式急停防护盖，这款结构没有额外的活动翻盖部件，不存在翻盖转轴磨损、翻盖脱落导致防护失效的问题，长期使用过程中不需要做额外的部件维护，整体为一体化结构，抗冲击性能更好，即使受到实训场所内工具掉落的轻微撞击，也不会出现结构破损。结构的顶面做了小角度的斜度处理，日常清洁过程中表面积攒的灰尘、切削废液可以顺着斜面自然滑落，不会在表面积攒残留，适配实训车间多粉尘、多切削液飞溅的使用环境。安装支耳和主体壳体的连接位置做了圆弧过渡处理，避免应力集中导致支耳受外力碰撞时发生断裂，整体结构的刚性足以承受日常使用过程中的常规磕碰，不会因为轻微外力就出现变形移位。

在实际安装适配过程中，该防护结构的底部边缘和设备面板之间保留了极小的配合间隙，既不会因为面板表面的不平整导致安装不稳，也不会让缝隙过大积存杂物，空腔内部的高度尺寸经过反复校核，既保证按钮在按下后有足够的行程空间，不会被防护结构的顶面顶住导致按钮无法按到底触发急停信号，也不会因为空腔过高导致整体结构突出面板太多，影响设备整体的外观平整性，同时避免突出部分勾挂操作人员的衣物或者实训用的连接线缆。针对教学场景下的使用需求，结构的所有外露边缘都做了圆角处理，没有尖锐的棱角，即使人员不小心磕碰到防护结构边缘，也不会造成划伤，符合教学场所的安全设计规范。
