法兰覆盖式旋转焊接作业工作台

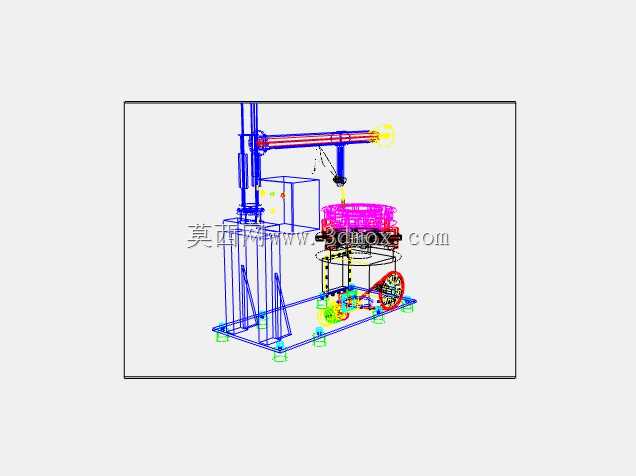

该旋转工作台主要面向中小型法兰类环形工件的环缝焊接、表面涂覆、圆周装配等工序场景，在阀门阀块加工、管道配件预制、小型回转类零件生产环节中，可替代人工持件转动的作业模式，降低操作人员重复转身、搬抬工件的劳动强度，同时保证回转作业的同轴度一致性。整套设备采用立式落地安装结构，底部为一体式焊接成型的槽钢底座，四个支脚位置配置可调式减震垫铁，可适应车间地面存在3mm以内平面度误差的安装环境，安装时无需额外浇筑预埋基础，通过膨胀螺栓将底座与地面固定即可，整体占地边界约为1200mm×800mm，总高度控制在1600mm左右，可适配常规车间2.5m以上层高的作业空间，不会与车间行吊的低位吊钩产生干涉。

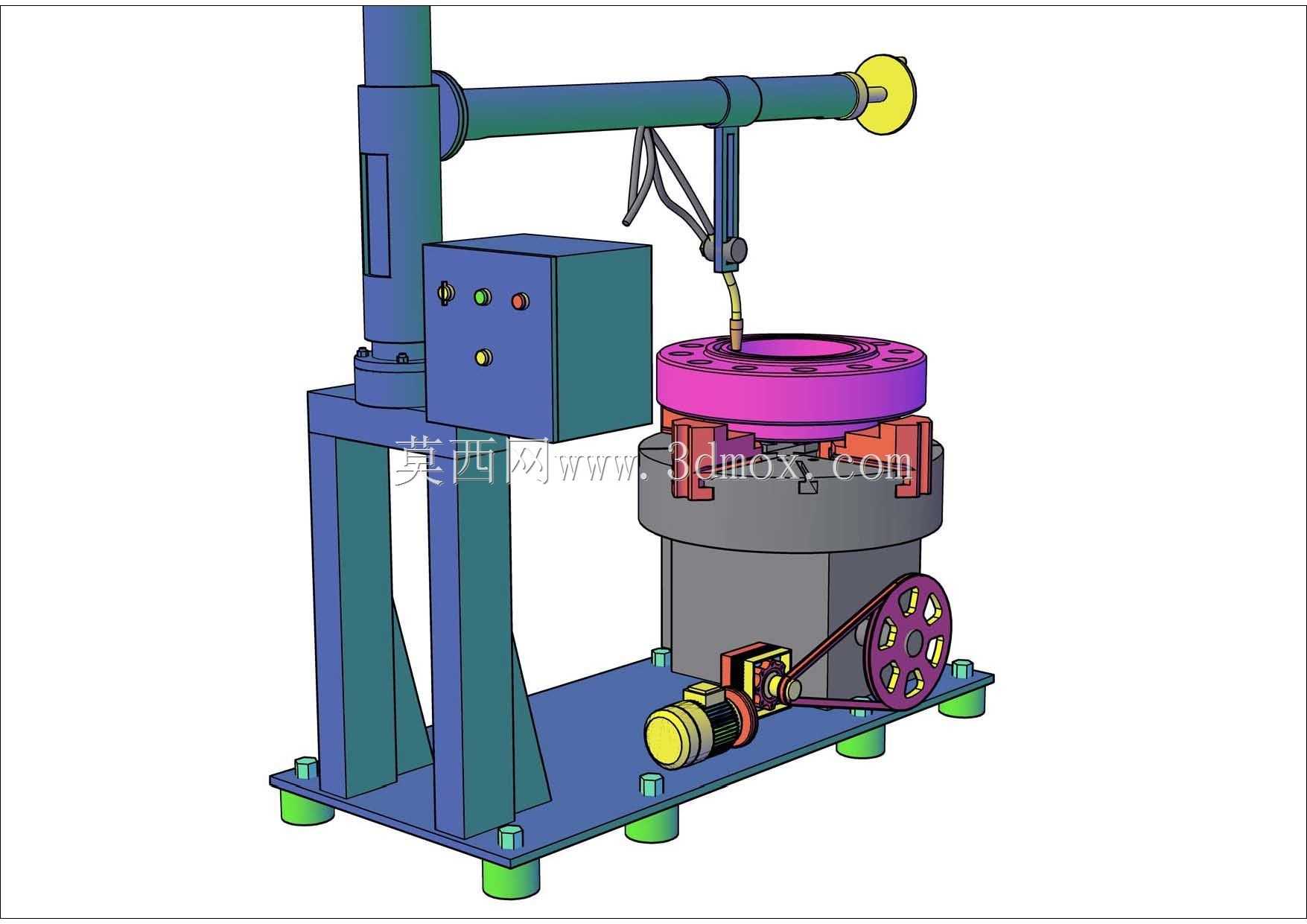

设备的核心回转承载单元位于底座中部，采用下部驱动的布局形式，驱动电机通过皮带轮传动副连接回转支承，传动比设置为1:6，可实现0-8r/min的无级调速范围，回转台台面设置三爪式自定心卡装结构，可适配直径200mm-500mm的环形法兰类工件，卡爪可根据工件外形更换为平口、V型或者圆弧型夹块，装夹后工件的径向跳动量可控制在0.1mm以内，满足环缝焊接的对位精度要求。回转台上方设置的悬臂式操作架，采用方管焊接成型，悬臂可绕主立柱做180度水平回转，悬臂末端配置可上下滑动的导向套，可安装焊枪、喷涂枪或者装配压头，作业时工具头可随悬臂调整至工件圆周任意位置，垂直方向的调节行程为300mm，可适配不同高度的工件装夹需求，悬臂侧面设置的走线拖链可规整排布焊枪气管、电缆线路，避免设备回转过程中线路出现缠绕、拉扯的问题。

电气控制箱集成安装在主立柱侧面，箱体上设置启动、停止、急停按钮以及调速旋钮，同时配置正反转切换开关，可根据作业工序需求调整回转方向，控制箱内部预留IO扩展接口，可外接脚踏开关控制回转启停，方便操作人员双手持件或者操作焊枪时完成设备控制。整套设备的设计过程中优先考虑了车间作业的维护便捷性，皮带传动副位置设置可拆卸的防护罩，日常更换皮带、调整张紧度时仅需拆卸防护罩即可完成操作，回转支承位置设置润滑油注油嘴，可在设备不停机的状态下完成定期润滑保养，所有外露的转动部件均做圆角处理，避免操作人员磕碰受伤。

在实际应用场景中，该设备可配合氩弧焊机、二保焊机完成法兰与管道的环缝自动焊接，相比传统的手工转动工件焊接模式，焊缝成型均匀度可提升40%以上，焊接效率提升约30%；也可用于法兰端面的防腐涂层喷涂作业，匀速回转的台面可保证涂层厚度一致，避免人工刷涂出现的流挂、厚薄不均问题；在小型阀门装配环节，该工作台可作为回转装配台使用，操作人员无需绕工件走动，仅需转动工位即可完成法兰圆周方向的螺栓紧固、密封件安装等工序，减少无效走动距离。设备的底座预留了扩展安装孔位，后续可根据生产需求加装焊枪自动摆动机构、工件顶升机构，拓展为半自动焊接专机，无需对整体结构做大规模改动，可适配小批量多品种的柔性生产需求。
