6.3吨双轮起重吊钩组结构设计

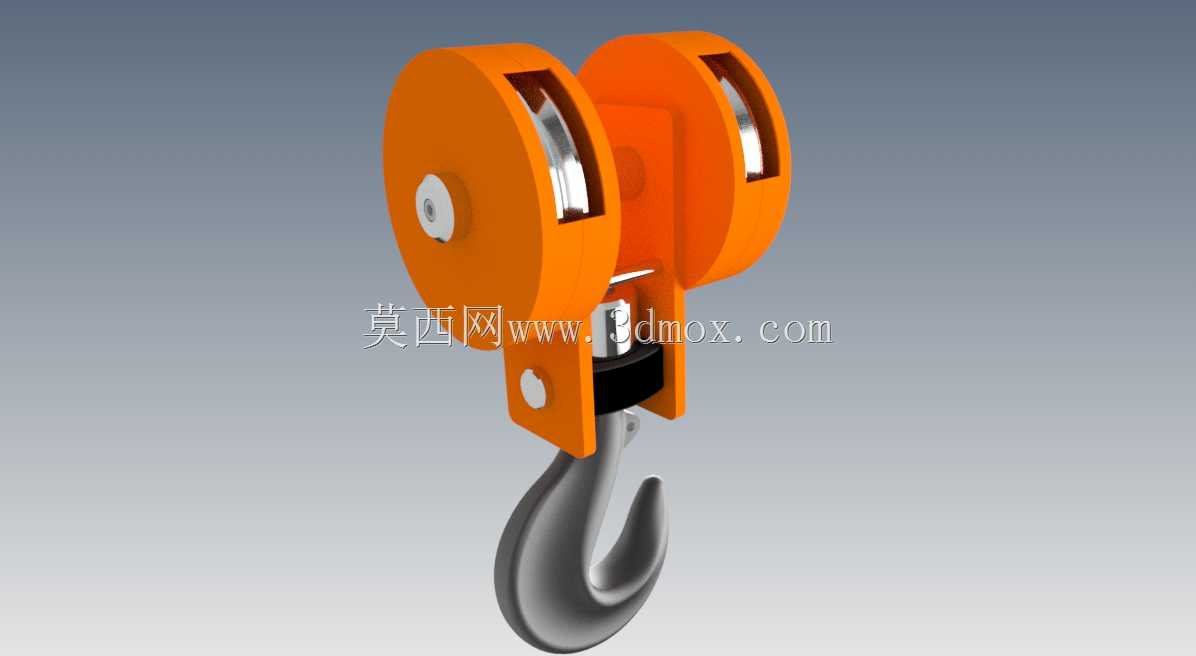

　　在车间重型工件转运、港口散杂货装卸、基建现场钢筋构件吊装这类常规6吨级额定起重量的作业场景里，吊钩组是直接承接吊重、连接钢丝绳与被吊物的核心受力构件，这套6.3吨规格的双轮吊钩组，正是匹配中小吨位桥式起重机、门式起重机、小型履带吊的常用吊具配置。从结构设计逻辑来看，双滑轮的排布并非简单的部件叠加，两个对称布置的铸铁滑轮槽型严格匹配对应直径的起重钢丝绳，单根钢丝绳依次绕入两个滑轮后，可将吊重均匀拆分到两根钢丝绳分支上，既降低了单根钢丝绳的实际受力，也能让吊钩在起升过程中保持竖直状态，避免偏载带来的吊钩扭转、钢丝绳脱槽风险。

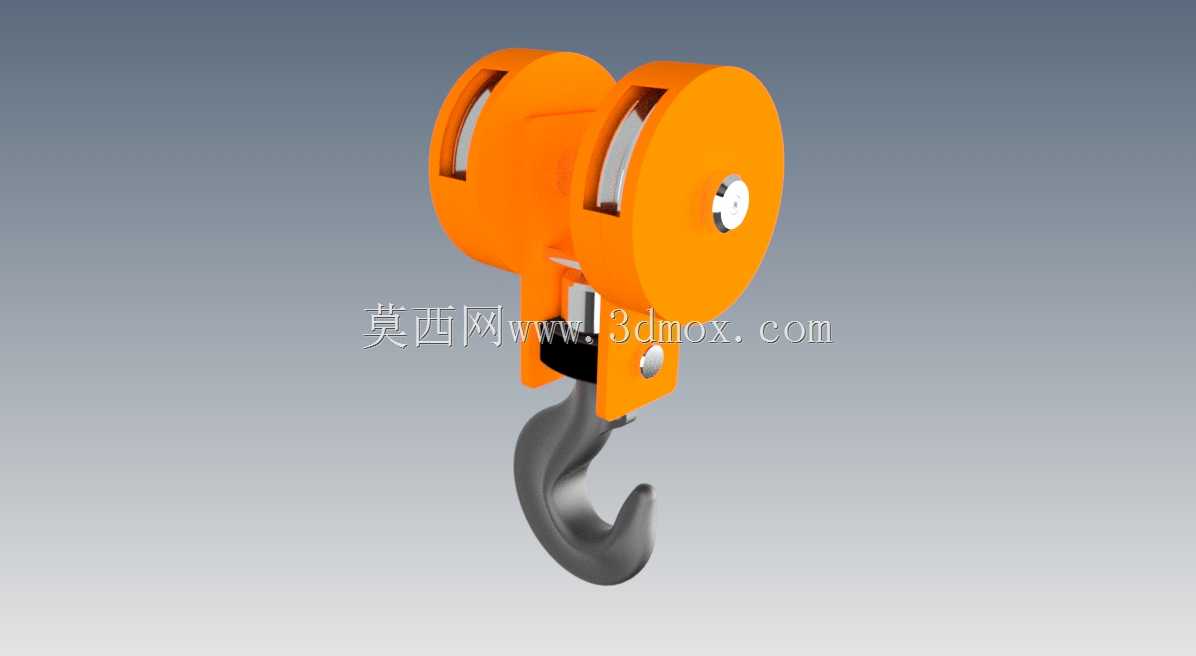

　　滑轮外侧的橙色护板采用焊接结构件设计，并非单纯的外观防护，两块护板通过中间的连接轴、下部的吊钩横梁安装位形成刚性框架，既可以阻挡外部异物卡入滑轮绳槽，也能在滑轮受侧向力时提供结构支撑，避免滑轮轴发生弯曲变形；护板上预留的检修孔位，刚好可以观察滑轮衬套的磨损情况，日常维保的时候不需要完全拆解护板就能完成润滑脂加注，适配厂区设备维保的实际操作需求。下部的吊钩部分采用锻造钩头，钩身的曲率半径按照起重吊具设计规范取值，钩颈位置与横梁的连接采用推力轴承配置，起吊过程中被吊物需要调整朝向时，钩头可以灵活转动，不会带动钢丝绳发生扭结，这点在吊装需要对位安装的机加工件、钢结构构件时尤为实用，能减少现场作业的调整时间。

　　从安装边界来看，这套吊钩组的上部两个滑轮的中心距、滑轮轴的直径，都匹配对应吨位起重机的起升机构钢丝绳倍率，安装时不需要额外改动起重臂端或者小车上的钢丝绳排布，只要将钢丝绳按绕绳规则穿入滑轮槽，固定好绳端即可完成装配；吊钩横梁的开口尺寸适配常规的起重卸扣、吊装带吊环连接，不需要额外定制过渡连接件。设计过程中对受力薄弱点做了针对性强化：吊钩横梁与护板连接的位置做了加厚处理，滑轮轴的台阶处做了圆角过渡避免应力集中，钩头的危险断面位置预留了足够的磨损余量，即使长期使用后钩身出现一定量的磨损，依然能满足额定载荷下的强度要求。

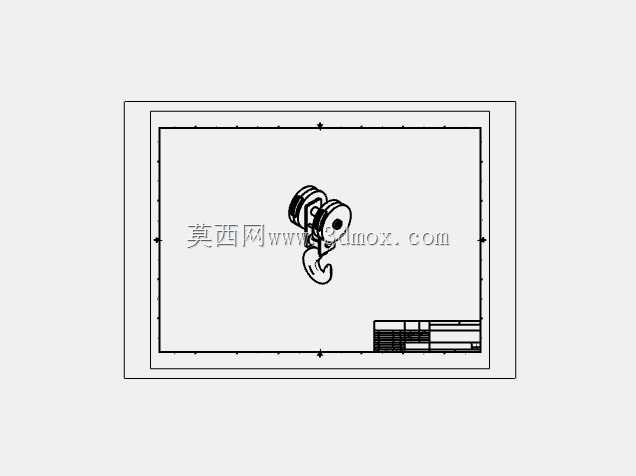

　　实际作业中，这类吊钩组的使用频率很高，不管是金工车间里吊运机床床身铸件，还是仓储库区吊运成捆的型材、管材，都能稳定承接载荷，双滑轮的结构相比单滑轮吊钩组，钢丝绳的弯折角度更小，能延长钢丝绳的使用寿命，减少易损件的更换频次。护板表面的橙色涂装是起重设备的标准安全色，在车间复杂的作业环境里有很高的辨识度，能提醒现场作业人员注意吊具位置，避免碰撞。需要注意的是，这套吊钩组的额定载荷是6.3吨，设计时已经考虑了1.25倍的动载系数和1.5倍的静载试验载荷，日常使用时不能长期超载，同时要定期检查滑轮衬套的间隙、推力轴承的转动灵活性、钩头的开口度变化，这些细节都是保证吊装作业安全的关键。从三维建模的角度来看，这套模型完整还原了各个部件的装配关系，滑轮与护板的间隙、钩头与横梁的连接结构、推力轴承的安装位置都和实际实物一致，不管是用于起重机起升机构的虚拟装配校验，还是用于吊装作业的模拟仿真，都能提供准确的结构参考，不会出现装配干涉、尺寸错位的问题。
