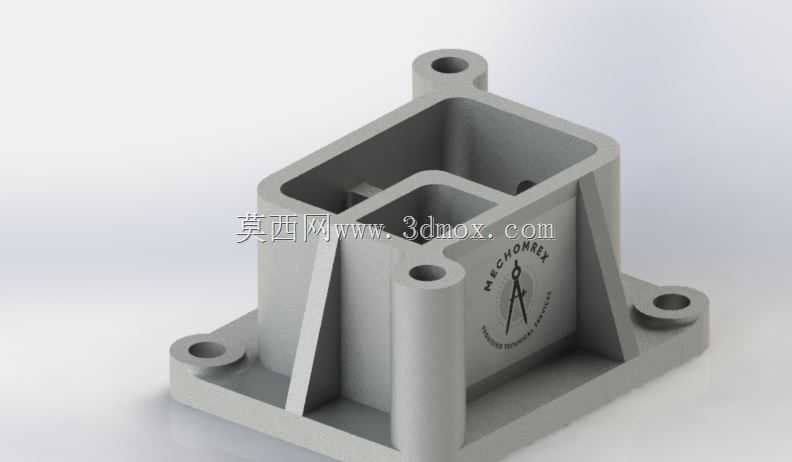

在液压阀组、流体控制仪表的集成安装场景中,这类中间套管是阀块与外接管路、执行元件之间的核心衔接构件,既承担流道过渡衔接的作用,也为相邻阀件提供定位支撑与安装基准,避免阀块直接对接时出现的应力集中、密封面错位问题。从结构设计来看,该零件采用一体化铸造成型后做机加工精加工的工艺路线,主体为方形中空腔体结构,腔体内部设置有分隔式加强筋,既能够保证流体通过时的流道规整性,也可以提升整体结构的抗形变能力,避免在高压流体工况下出现腔体鼓胀、开裂的问题。

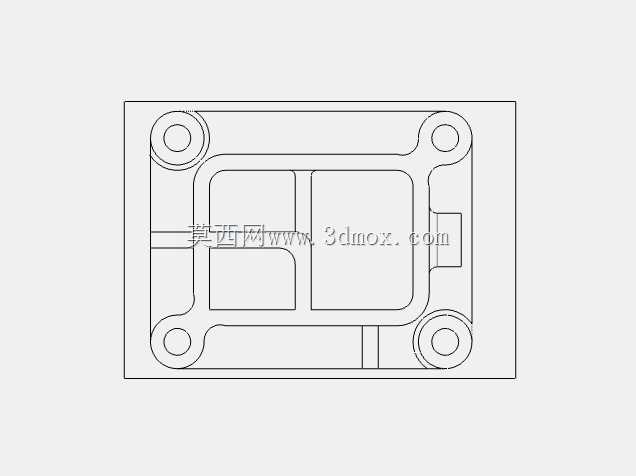

底部延伸出的方形安装法兰边,四个角位置分别设计了带沉台的安装通孔,安装时可通过内六角螺栓将套管整体固定在阀块的对应安装面上,沉台结构能够保证螺栓头部完全埋入法兰面内,不会出现凸起干涉相邻元件安装的问题,四个安装孔的位置度公差控制在0.05mm以内,保证与阀块预装孔位的精准对位,降低现场安装的调整难度。主体腔体的侧壁做了不等厚设计,靠近安装法兰的位置壁厚增加2mm,同时在腔体转角处设置了三角形加强筋连接法兰边与腔体侧壁,能够抵消管路连接时产生的侧向弯矩,避免长期受振动影响出现焊缝或者连接面开裂的问题。

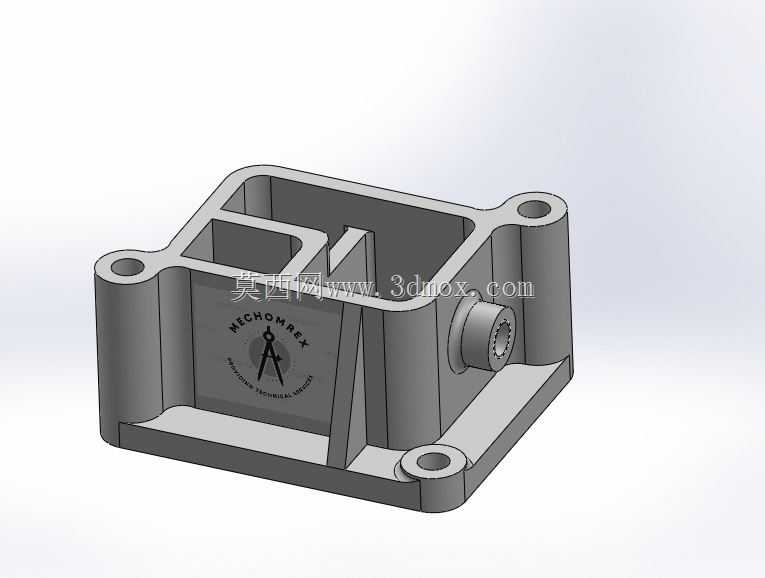

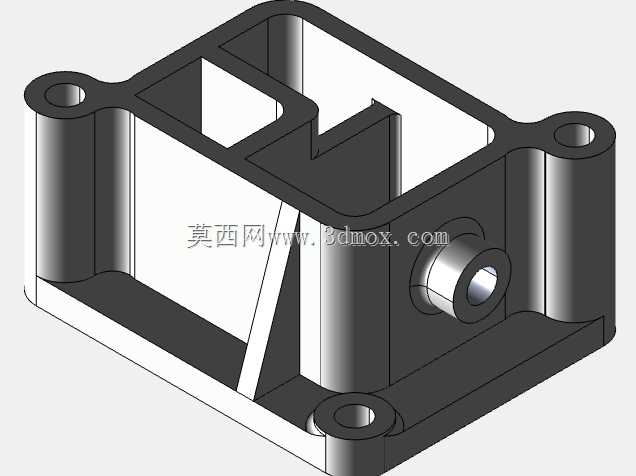

腔体侧面预留的圆柱形凸台结构,是为了外接测压接头或者排气阀设计的集成接口,不需要在阀块本体上额外加工接口,减少阀块本体的加工工序,也能优化阀组的整体布局空间,让外接元件的排布更规整。这类中间套管的实际应用场景覆盖了液压站集成阀组、化工流体控制仪表组、气动控制阀岛等多个领域,在安装边界上,需要保证套管安装完成后,顶部腔体端面与上方对接元件的密封面平行度公差不超过0.03mm,密封槽位置的表面粗糙度达到Ra1.6,才能保证O型圈或者金属密封垫的密封效果,避免出现流体泄漏。
设计过程中,腔体内部的流道转角全部做了R3的圆角过渡,既可以减少流体通过时的阻力损失,也能避免直角位置出现应力集中,提升零件的疲劳寿命,同时圆角结构也便于铸造过程中的脱模,减少铸造缺陷的产生。安装法兰的底面做了精铣加工,平面度控制在0.02mm以内,与阀块安装面贴合时不需要额外加装调整垫片就能保证密封性能,减少装配环节的零件数量。在实际选型使用时,需要根据管路的通径、工作压力等级匹配对应壁厚的套管规格,该结构的套管适用于16MPa以内的流体工况,若应用在高压工况下,可通过调整加强筋的厚度、安装孔的数量来提升整体承载能力。另外,腔体内部的分隔结构能够将单一入口的流体分成两个独立流道输送到不同的阀件接口,实现单路进油双路供油的功能,不需要在阀块内部加工交叉流道,降低阀块的加工难度,也能避免交叉流道加工时出现的壁厚不足、串通泄漏的问题。零件的外轮廓边角全部做了C1的倒角处理,既可以去除加工毛刺避免安装时划伤操作人员,也能在装配时起到导向作用,方便对接元件的快速对位。
