边坡采煤螺旋起重机操作舱室设计

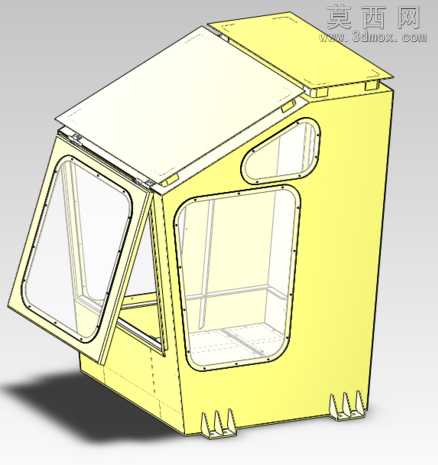

本作品为适配边坡煤炭开采作业场景的螺旋起重机操作舱室三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工程机械操作舱的人机工程学设计规范，对舱体的每一处结构都做了精准的尺寸约束与几何定义。模型外观主体采用醒目的工程黄色作为主色调，渲染阶段为舱体外壁金属板材赋予了哑光防锈漆材质，还原了工程设备漆面的细腻颗粒质感，舱顶部分采用浅米白色的隔热涂层材质，模拟露天作业设备的防晒隔热层效果，窗体边框则使用了深灰色金属包边材质，搭配半透明的钢化玻璃窗体材质，玻璃材质添加了轻微的环境反射与折射参数，让整体渲染效果更贴近真实设备的视觉表现。结构设计上，舱体整体采用框架式承载结构，底部设置了多组带加强筋的安装支座，支座上预留了标准螺栓安装孔位，可直接与螺旋起重机的回转平台完成刚性连接，保障作业过程中舱体的结构稳定性；舱体正面设置了大尺寸观察窗，侧方开设了带圆角的异形辅助观察窗，前侧舱门采用整体外开式设计，窗体边缘做了圆弧过渡处理，既消除了结构应力集中点，也能为操作人员提供无遮挡的作业视野，舱顶采用斜顶式设计，可避免露天作业时雨水、煤尘在顶部堆积，同时舱顶设置为可开启的检修结构，方便后期对舱内线路、操控设备进行维护检修。设计思路围绕边坡采煤的特殊作业环境展开，针对边坡作业场地倾斜、煤尘浓度高、露天作业温差大的特点，对舱体的密封结构、视野范围、安装适配性做了针对性优化，所有板材连接处都预留了密封胶条安装槽位，可有效阻挡煤尘进入舱内，窗体的布局经过多轮视角校验，确保操作人员坐姿状态下可清晰观察到螺旋钻头的作业位置与周边边坡状况，整体模型结构完整，所有零部件均可拆分编辑，可直接用于同类型起重设备的舱室设计参考、结构校核以及作业场景模拟演示。
