工业管路用悬挂式支撑主轴结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1076509
  • 工业管路用悬挂式支撑主轴结构设计
  • 工业管路用悬挂式支撑主轴结构设计

在工业流体控制管路系统中,这类悬挂式主轴常作为阀块配套的核心支撑传动构件使用,主要应用在需要侧向引出管路、同时对阀组安装空间有垂直分层要求的工况场景,比如化工流体输送管线的分支阀组、小型液压站的阀组集成安装位、水处理设备的管路切换单元,都能见到这类结构的实际应用。它的核心作用是实现上部法兰安装面与下部管路接口的刚性连接,同时传递阀杆的操作扭矩,避免阀组在悬挂安装状态下出现管路应力集中、操作时构件晃动的问题。

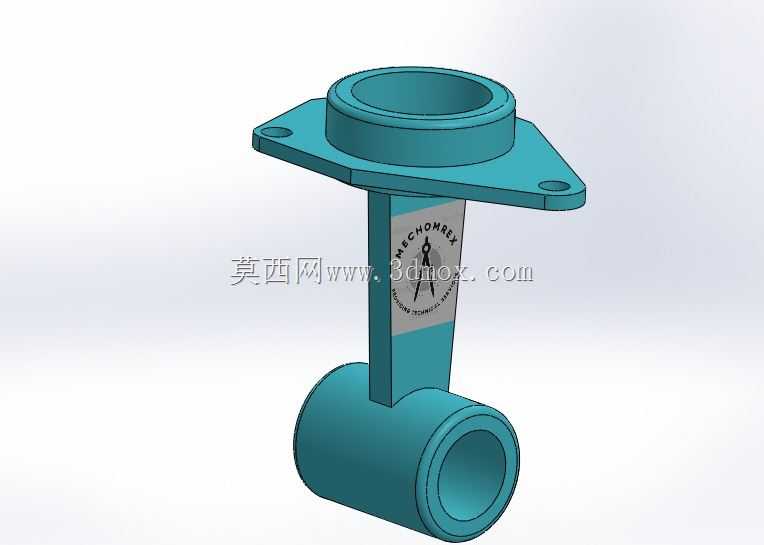

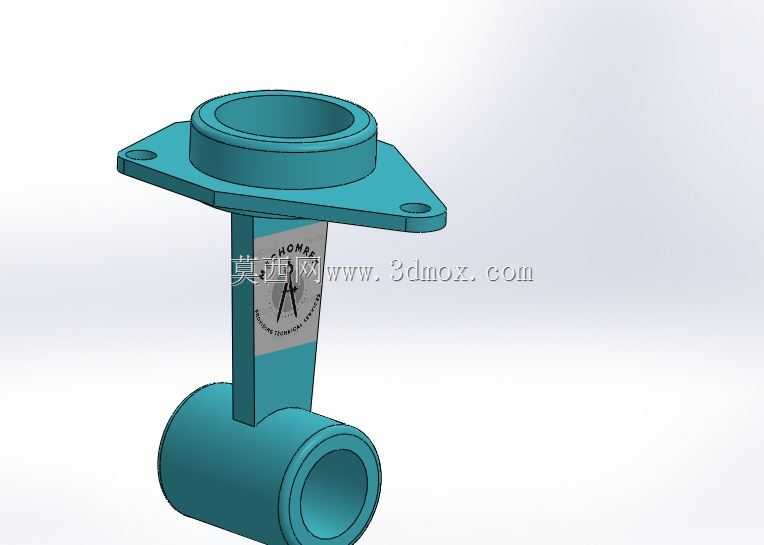

从结构功能来看,上部的菱形法兰安装座是整个构件的固定基准,两个安装孔沿法兰长轴对称分布,孔位间距适配常规DN25-DN40通径阀块的安装孔距,安装面做了平面度公差控制,装配时配合密封垫片就能实现与上部阀块端面的静密封,防止流体从安装结合面渗漏。中间的连接立臂做了等截面矩形结构设计,截面厚度根据下部管路的承重、操作扭矩的传递需求做了匹配,既不会因为截面过薄导致受力时出现弯曲变形,也不会因为截面过大增加不必要的材料占用与整体重量,立臂侧面预留的标识位可在实际生产时打刻零件编号、通径参数等追溯信息,方便现场装配与后期维护识别。下部的筒状轴套结构是与管路或者阀杆配合的部位,内孔做了精度公差控制,既可以作为管路的对接承口,也可以作为阀杆转动的支撑轴套,内孔表面粗糙度控制在Ra1.6以下,减少阀杆转动时的摩擦阻力,也能降低流体介质在接口处的流阻。

设计过程中首先要明确安装边界:上部法兰的安装平面到下部轴套中心的垂直距离,需要匹配阀组安装位到下层管路的垂直间距,避免装配后出现管路错位、强行对接产生装配应力的问题;法兰上的两个安装孔采用沉孔设计,装配时内六角螺栓的头部可以完全沉入沉孔内,不会突出法兰安装面,保证法兰与阀块端面可以完全贴合,不会因为螺栓头部干涉导致密封失效。下部轴套的外圆直径、内孔通径需要匹配对接管路的通径要求,轴套的轴向长度要满足管路接头或者阀杆支撑的配合长度要求,过短会导致配合面不足、连接刚性不够,过长则会增加整体结构的高度,占用额外的安装空间。

从受力角度分析,这类悬挂安装的构件,除了要承受下部管路、介质的静态重量,还要承受阀门开关操作时的扭转力矩,以及管路内流体压力波动产生的冲击载荷,因此立臂与上部法兰、下部轴套的连接位置都做了圆角过渡处理,避免直角连接处产生应力集中,在长期交变载荷作用下出现疲劳裂纹。整体结构采用一体式建模设计,没有多余的拼接结构,既可以采用铸造工艺成型后再做机加工,也可以直接采用棒料铣削加工成型,适配不同批量的生产需求。在实际选型应用时,需要核对上部法兰的安装孔距、下部轴套的通径与配合长度、整体的垂直安装高度三个核心尺寸,确保与现有阀组、管路的安装边界完全匹配,装配时先将上部法兰与阀块端面通过螺栓预紧,调整下部轴套与对接管路的同轴度后再完全紧固螺栓,最后连接下部管路,避免装配过程中产生额外的内应力,影响构件的使用寿命与密封性能。这类结构相比直连式的阀块连接件,最大的优势是可以实现阀组与管路的垂直错位安装,在紧凑的设备安装空间内灵活布置管路走向,减少不必要的管路弯头使用,降低整个流体管路的流阻与泄漏点数量。
