费希尔工业调节阀结构三维设计

　　在石化、天然气长输管线、化工反应工段、市政供水调压等工业场景中，调节阀作为流体管路系统的核心控制元件，承担着压力调节、流量管控、流向切换的关键作用，费希尔系列调节器凭借稳定的调压精度与可靠的工况适应性，在各类严苛流体输送场景中有着广泛应用。从结构设计逻辑来看，该调节器采用模块化集成思路，将调压阀芯、导流腔、执行机构连接端、密封组件整合为一体化阀块结构，相较于分体式组装的阀组，大幅减少了外接管路的连接点位，降低了高压工况下介质泄漏的风险，同时压缩了整体安装空间，适配紧凑型管路布局的改造需求。

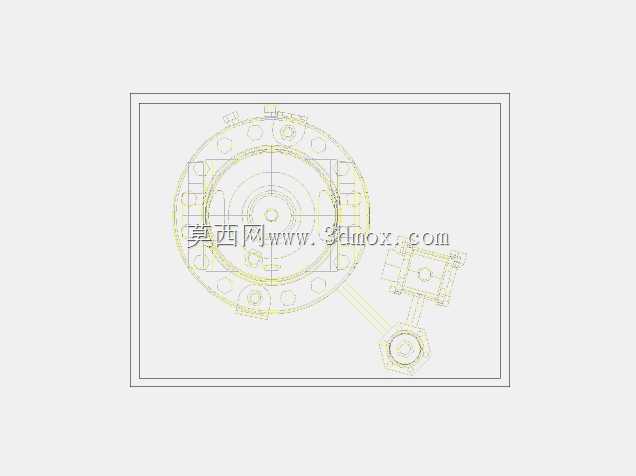

　　从外形与安装边界来看，该阀件主体采用圆形法兰对接结构，主通径端面预留标准螺栓孔位，可直接与同压力等级的工业管路法兰匹配安装，侧置的控制支路接口与主阀体采用一体化铸造成型后精加工密封面，无需额外加装转接接头，安装时需预留侧方执行机构的操作与维护空间，避免与周边管路、支架产生干涉。功能特性层面，该调节器的内部流道经过流线型优化设计，介质流经阀腔时的压损控制在较低区间，可有效降低高速流体对阀体内壁的冲蚀，延长阀件在含颗粒介质、高压差工况下的使用寿命；阀芯采用导向式结构设计，运动过程中同轴度偏差控制在极小范围内，避免长期动作后出现阀芯偏磨、密封失效的问题，调压响应速度可满足多数工业过程控制的动态调节需求。

　　在实际工程应用中，这类阀件常被安装在泵组出口调压段、反应釜进料管路、燃气调压站主通路等位置，选型时需要结合管路通径、设计压力、介质属性匹配对应的密封材质与阀芯节流形式，建模过程中完整还原了阀块的所有安装孔位、流道轮廓、密封槽尺寸，可直接用于管路系统的装配干涉检查、运维拆装模拟、工艺布局优化等工作，结构细节覆盖了实际加工与装配所需的所有几何特征，能够为阀件的国产化改型、安装工装设计提供准确的三维数据支撑。

　　设计过程中充分考虑了工业现场的维护需求，阀盖与阀体的连接螺栓采用均匀周向布局，拆装时无需特殊工装即可完成密封件更换、阀芯检修等常规维护操作，侧置的信号反馈接口位置符合主流工业仪表的安装规范，可直接适配压力变送器、位置反馈器等外接检测元件，无需额外设计转接支架。从结构强度角度出发，阀体的壁厚分布经过工况载荷校核，在额定压力下的应力分布均匀，无明显应力集中区域，法兰连接面的密封槽尺寸符合通用工业密封件标准，可直接选用标准O型圈或金属缠绕垫片完成密封装配，降低备件采购与维护成本。
