光纤激光机配套齿形支撑牙床结构

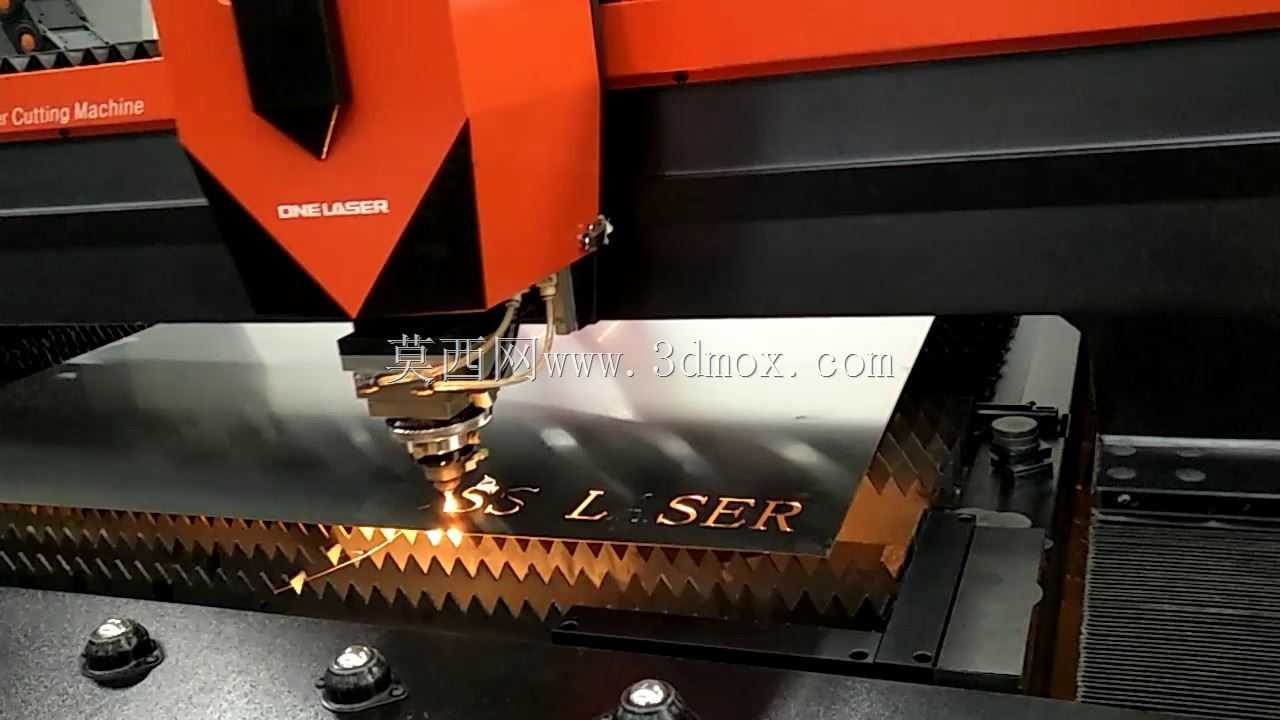

在钣金切割加工车间的日常生产里，光纤激光切割机的工作台支撑部件属于高频损耗的易换件，这款齿形支撑牙床就是专门适配DNE系列光纤激光机的床身替换承载结构，日常加工时待切割的金属板材会直接放置在该牙床的齿尖顶面，依靠均匀排布的尖齿形成离散支撑点，既能够托住整张板材避免切割过程中板材下垂变形，又能尽可能减少支撑结构与激光切割路径的干涉，降低切割过程中反渣粘黏在板材背面的概率，同时齿尖的窄面设计也能减少激光打到支撑件上产生的反射损伤，延长支撑部件的整体使用寿命。

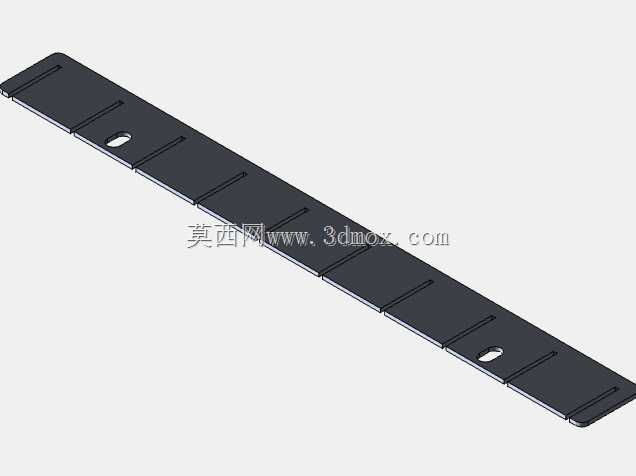

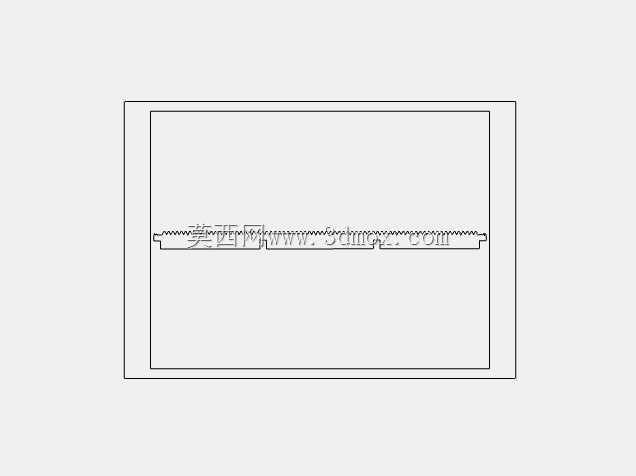

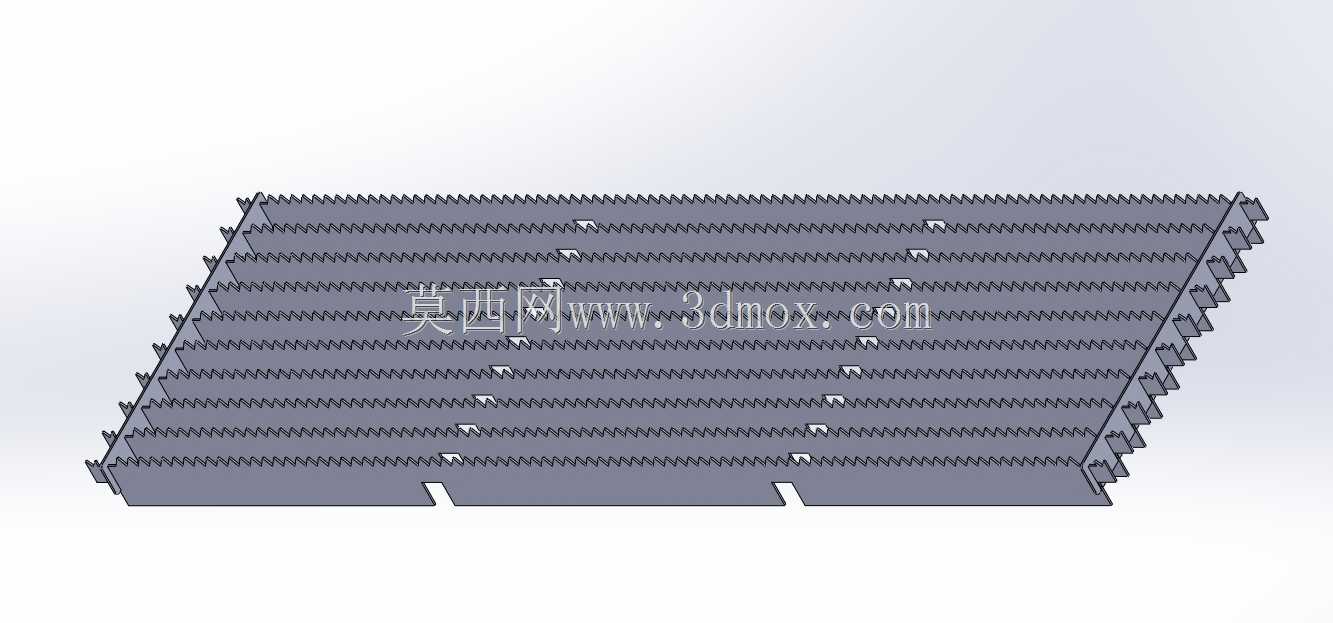

从结构设计逻辑来看，这款牙床采用了模块化的板条拼接思路，单根牙床条采用等距排布的三角形尖齿结构，齿形角度经过反复验证，既保证尖齿有足够的支撑强度，不会因为板材重压出现齿尖弯折变形，又能让切割产生的熔渣顺着齿面斜度自然下落，不会大量堆积在齿缝之间影响后续板材放置的平面度。每根牙床条的底部设计有定位卡槽，安装时可以直接卡入床身的横梁定位槽内，不需要额外做复杂的调校，单根牙床条出现磨损烧蚀的时候，可以单独抽出替换，不需要整体更换整个工作台支撑面，能够大幅降低设备的日常维护成本，减少停机换件的时间。

实际安装适配过程中，需要注意该牙床的整体安装边界要与对应型号激光机的工作台幅面完全匹配，单根牙床条的长度、齿距、安装卡槽的宽度与深度都严格按照原机床的安装尺寸做匹配设计，安装完成后所有齿尖的顶面需要处于同一水平面上，平面度误差控制在允许范围内，避免放置板材后出现局部高点，导致切割头碰撞或者切割焦距不准的问题。齿形的排布间距充分考虑了常规加工板材的厚度范围，不管是薄板还是中厚板，放置上去之后都不会出现相邻两齿之间跨度过大导致的板材凹陷，尤其是切割小尺寸工件的时候，均匀的齿距能够保证小工件切割完成后不会从齿缝之间掉落，也不会因为支撑点不足出现工件翘起碰坏切割头的情况。

从实际使用场景出发，这类支撑牙床除了作为原厂备件替换损坏的原有支撑结构之外，也适合做旧设备的工作台改造升级，相比传统的格栅式支撑，这种等距尖齿牙床的通风排渣效果更好，切割过程中产生的烟尘能够顺着齿间的空隙快速被下方的除尘风道吸走，不会在板材下方积聚烟尘影响切割断面的光洁度。同时牙床条本身采用耐磨钢材加工，经过表面硬化处理，能够耐受激光切割过程中产生的高温熔渣冲刷，不会因为短时间的高温灼烧出现大面积变形，正常使用工况下的损耗速率远低于普通钢板切割的简易支撑结构。

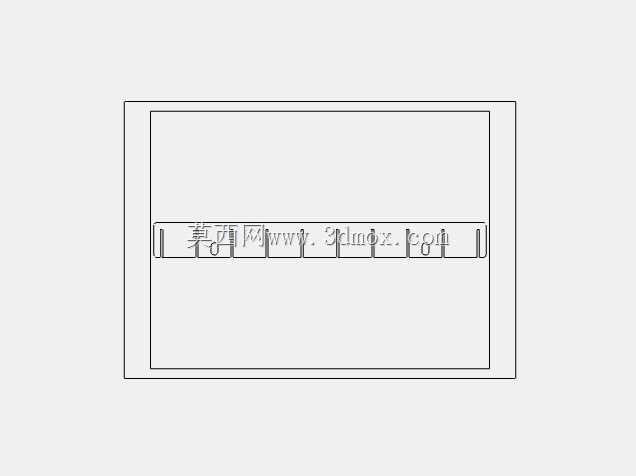

在结构细节处理上，每根牙床条的两端都设计有安装限位缺口，安装时能够快速对齐床身两端的定位基准，不需要反复测量调整位置，相邻两根牙床条之间的间隙经过优化，既保证排渣顺畅，又能避免小尺寸的切割废料卡入缝隙之间造成清理困难。齿尖的顶部做了微小的圆角处理，避免尖锐的齿尖划伤板材表面，尤其是加工表面质量要求高的不锈钢板材、覆膜板材时，不会因为支撑点的尖锐棱角在板材表面留下压痕或者划伤，提升加工成品的表面质量。日常维护过程中，只需要定期清理齿缝间堆积的熔渣，检查齿尖的烧蚀磨损情况，当单根牙床的齿尖磨损量超过允许值、出现支撑平面度下降的时候，及时更换对应条段即可，不需要对整个支撑台做大范围拆解，维护操作十分便捷，非常适合批量加工场景下的设备快速维保需求，能够最大程度降低易损件更换对生产节拍的影响。
