重症监护病房病床及配套监护诊疗设备

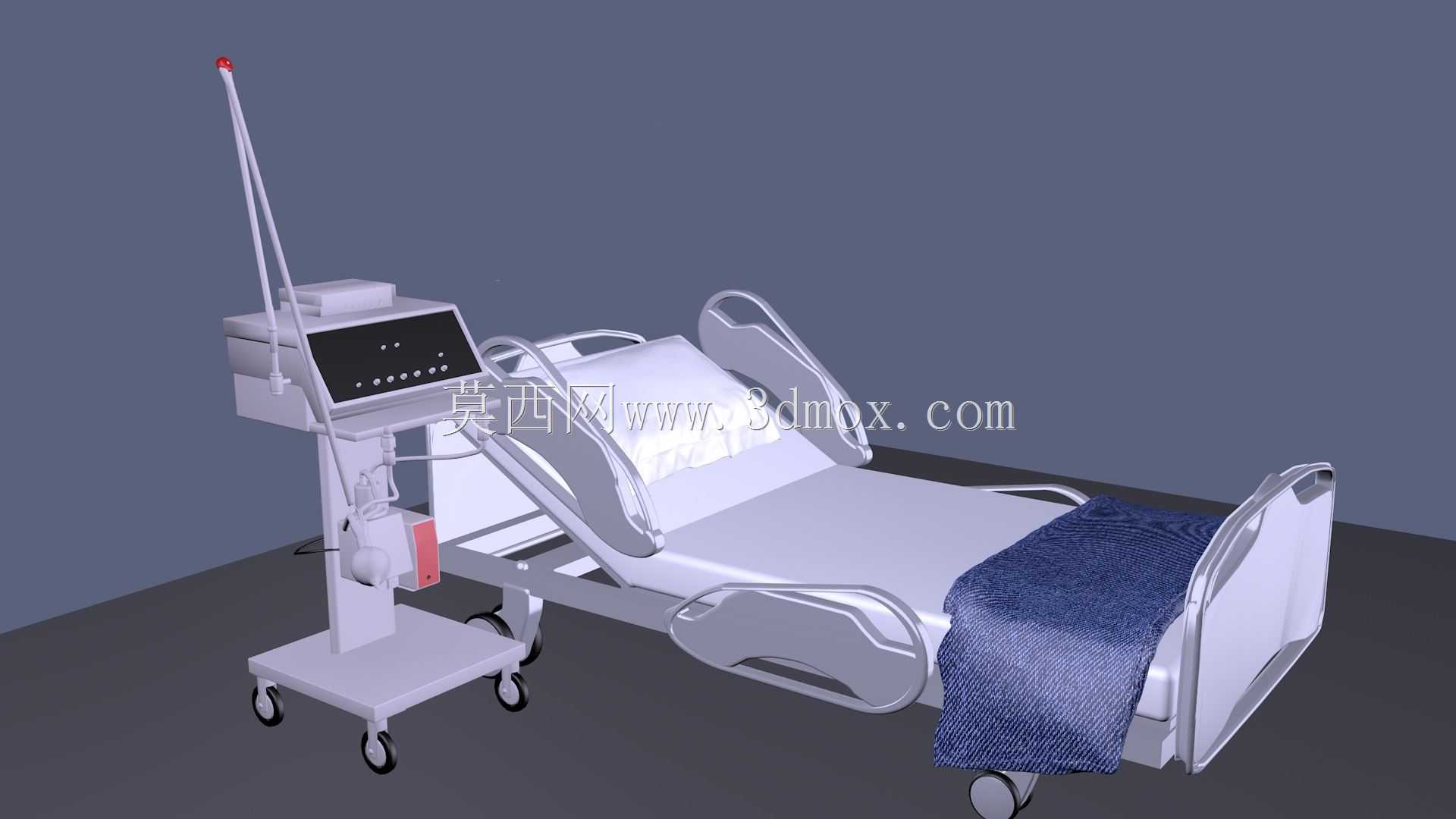

　　这套三维建模还原的是重症监护场景内的核心诊疗护理设备组合，包含可调节式重症护理病床与配套的移动式监护仪台车，整体建模精度覆盖了临床使用中所有涉及操作、安装、人机交互的结构细节，可直接用于医疗场景仿真、医护操作培训系统搭建、病房布局规划验证等场景。从实际临床应用场景来看，这类设备组合是ICU病区、急诊抢救室、术后复苏室的核心配置，需要同时满足危重症患者长期卧床护理、生命体征实时监测、急救操作快速开展三类核心需求，建模过程中完全参照临床实际使用的设备结构逻辑进行还原，没有做艺术化的简化处理。

　　先看病床部分的结构设计，床体整体框架采用金属型材焊接结构的还原，床板分为多段可调节区域，分别对应患者的背部、臀部、腿部、脚部支撑位，各段调节结构的铰接位置、限位结构都做了精准还原，可实现背部抬升0-75度、腿部抬升0-30度的体位调节，满足患者半卧位、平卧、抬腿护理等不同体位需求；床体两侧的防护护栏采用可翻转升降结构，护栏的锁定卡扣、翻转转轴位置都按照实际产品的操作逻辑建模，护栏升起时可防止躁动患者坠床，放下时可完全贴合床体侧边，不影响医护人员开展床边操作、患者转运等工作。床体底部配置四个带刹车的医用脚轮，脚轮的转向结构、刹车踏板位置都做了细节还原，单个脚轮的承重结构参照医用护理床的通用标准设计，床体整体安装边界控制在长2.1米、宽1米的范围内，床面高度可在0.5米到0.75米之间调节，适配不同身高医护人员的操作高度需求，床尾预留了医疗文书卡槽、引流管挂钩的安装位，床边两侧预留了监护线缆、输液管路的走线空间，避免临床使用中管线缠绕影响操作。

　　配套的移动式监护仪台车采用独立的移动底座设计，底座同样配置四个静音医用脚轮，其中两个带刹车结构，台车立柱上设置了可调节高度的监护仪安装托盘、输液杆安装位、附件收纳格，顶部的监护仪主机还原了显示屏、操作按键、接口面板的结构，侧面预留了血氧探头、心电电极、血压袖带等附件的挂载位置，台车的整体占地面积控制在0.4米*0.4米的范围内，可灵活停靠在病床侧边任意位置，不会占用过多的床边操作空间，输液杆的高度可在1.2米到1.8米之间调节，满足不同输液高度的需求，杆顶的悬挂结构还原了多挂钩设计，可同时挂载多组输液袋、引流袋。

　　建模过程中对设备的人机交互细节做了充分考量，比如病床的调节手柄位置设置在床体侧边护栏下方，患者或医护人员可在不弯腰的情况下触碰到调节开关；监护仪的操作面板朝向病床侧倾斜15度，方便医护人员站在床边就能清晰观察屏幕数据、操作按键；床体侧边的引流挂钩高度设置在床面下方0.1米位置，符合引流袋放置的高度要求，避免引流液反流。从结构设计的合理性来看，整套设备的所有活动部件都预留了足够的运动间隙，比如床板调节时不会与护栏、侧边的台车发生结构干涉，护栏翻转时不会碰到床面铺设的织物、床边挂载的设备，台车移动时脚轮的转动半径不会与床体底座发生碰撞，这些细节都是参照实际临床使用中的常见问题做的结构优化，避免建模完成后做运动仿真时出现穿模、干涉的问题。另外，模型还还原了床面铺设的护理织物、监护仪的线缆走线等细节，织物的覆盖范围完全贴合床板的调节形态，不会因为床板角度变化出现穿模问题，线缆的长度预留了足够的冗余，可满足台车在病床周边1米范围内移动的需求，不会出现线缆拉扯的情况。对于医疗场景仿真、医护培训类的三维项目来说，这套模型的结构精度完全可以支撑第一视角操作模拟、设备布局碰撞检测、护理流程演示等功能需求，不需要再对核心结构做二次修改，只需要根据具体项目的场景尺寸调整设备的摆放位置即可。
