阀类配套轴承支撑结构设计

在工业管路系统的阀类设备运维与装配场景中，轴承支撑结构是保障阀杆传动平稳性的核心零件之一，这类零件直接决定了阀块启闭动作的同轴度与长期运行的磨损速率，很多现场出现的阀杆卡涩、密封面偏磨问题，追根溯源都和支撑结构的设计精度、安装匹配度直接相关。从实际工况出发，这类轴承支架的设计首先要匹配阀块的安装腔体边界，不能出现和阀体内腔加强筋、流道壁面的干涉，同时还要给轴承外圈预留足够的压装定位面，避免运行过程中出现轴承外圈跑圈的问题。

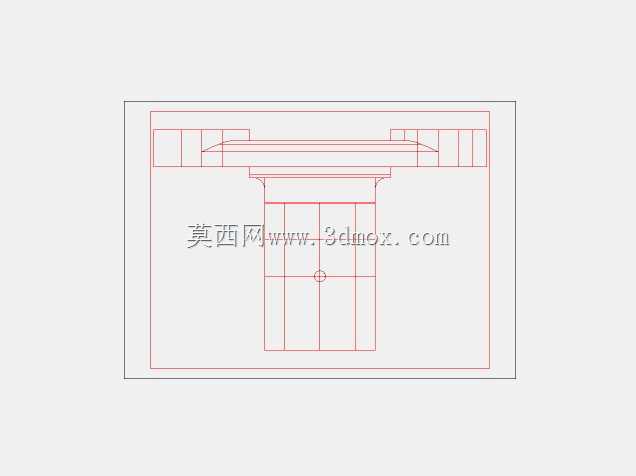

设计过程中首先要梳理受力边界：阀杆传递的扭矩会通过轴承内圈传递到支架本体，支架的安装法兰面需要和阀块的预设安装基面完全贴合，连接孔的位置度公差要控制在0.05mm以内，否则装配后会出现轴承内圈与阀杆不同心，手动操作力矩骤增的问题。从结构形态来看，这类支架采用上下分体式的定位结构，上部的延展法兰边完全贴合阀块内部的安装台阶，法兰边的厚度经过受力校核，能够承受阀杆传动过程中产生的径向载荷，不会在长期交变载荷下出现法兰变形翘曲的问题；下部的筒状结构包裹轴承外圈，筒壁的内径尺寸和轴承外圈采用过渡配合，既保证装配时能够顺利压入，又能限制轴承外圈的径向窜动，筒壁上预留的定位凹点刚好和轴承外圈的止动槽对齐，装配后可以加装止动环，完全杜绝轴承运行过程中的轴向窜动。

从安装边界来看，支架上部法兰的外轮廓尺寸完全适配阀块内部的安装腔尺寸，法兰边和腔壁之间预留0.2mm的装配间隙，既方便装配时的对位调整，又不会因为间隙过大导致支架定位偏移；下部筒状结构的长度刚好覆盖轴承的整个外圈高度，筒壁下端和阀块内部的密封组件预留足够的安全距离，不会和密封件的压装结构产生干涉，同时筒壁的壁厚经过强度校核，在承受最大径向载荷的时候，形变量控制在0.02mm以内，完全满足轴承运行的同轴度要求。

实际应用中，这类支架主要适配仪表类管路上的中小型阀块，这类阀块通常用于精准控制管路介质的流量与通断，阀杆的传动精度直接影响流量控制的准确性，因此支架的形位公差要求远高于普通通断阀的支撑结构。设计时特意将支架的安装基准面和轴承定位孔的垂直度公差控制在0.03mm以内，从加工层面保证装配后阀杆的转动顺畅度，避免因为基准偏差导致阀杆和密封件偏磨，延长整个阀组的维护周期。

从结构细节来看，支架上部法兰和下部筒体的过渡位置采用圆角过渡，避免应力集中，在长期承受交变载荷的工况下，不会在过渡位置出现疲劳裂纹；法兰边上的连接孔采用沉孔设计，装配时连接螺栓的头部完全沉入沉孔内，不会突出法兰面，保证法兰面和安装基面完全贴合，不会因为螺栓头部突出导致装配间隙，影响支撑稳定性。筒体内部的轴承定位台阶高度经过精准计算，刚好顶住轴承外圈的端面，不会出现压装过度导致轴承游隙变小的问题，也不会因为台阶高度不足导致轴承轴向定位失效。

在现场装配场景中，这类支架不需要额外的工装就可以完成对位安装，法兰边的外形做了小角度的导入倒角，装配时顺着腔体的导入斜面就可以顺利滑入安装位，连接孔的位置和阀块上的螺纹孔完全对齐，不需要反复调整位置就可以穿入连接螺栓，大幅提升现场装配的效率。同时支架的表面做了防锈处理，能够适应管路周边可能存在的潮湿、少量介质溅落的工况，不会因为长期运行出现锈蚀卡滞轴承的问题。

很多设计人员在做这类支撑结构的时候，容易忽略安装基准和轴承定位面的形位公差关联，往往只关注尺寸配合，最终装配后出现阀杆转动卡涩的问题，反复拆解调整也找不到根源，实际上只要在建模阶段就把基准统一，把安装法兰面作为所有尺寸的设计基准，轴承定位孔的同轴度、端面垂直度都以这个基准为参照标注公差，加工出来的零件装配后就不会出现这类问题。另外还要注意支架和周边零件的间隙校核，尤其是和阀杆密封组件、阀块内部流道的距离，不能因为支架的存在压缩流道过流面积，也不能干涉密封件的正常压缩量，这些细节都是实际工程中反复踩坑总结出来的经验，在建模阶段就要逐一排查，避免后期加工装配出现问题。
