异径法兰式变径连接阀块结构

　　在工业流体输送管路系统的搭建与改造作业中，不同通径管路的对接一直是结构设计环节需要重点考量的部分，这款变径连接结构正是针对这类场景开发的转接部件，主要用于流体管路中直径96.2毫米到38毫米的通径过渡衔接，避免管路变径处出现流道突变引发的紊流、压损过大等问题。从实际应用场景来看，这类变径阀块常出现在化工流体输送、水处理管路、中小型液压动力单元的阀组集成区域，当主路大通径管路需要引出小通径支路，或是前后端设备接口通径不匹配时，就可以通过该部件完成刚性连接，无需额外焊接变径短节，减少现场施工的焊缝处理与试压工序。

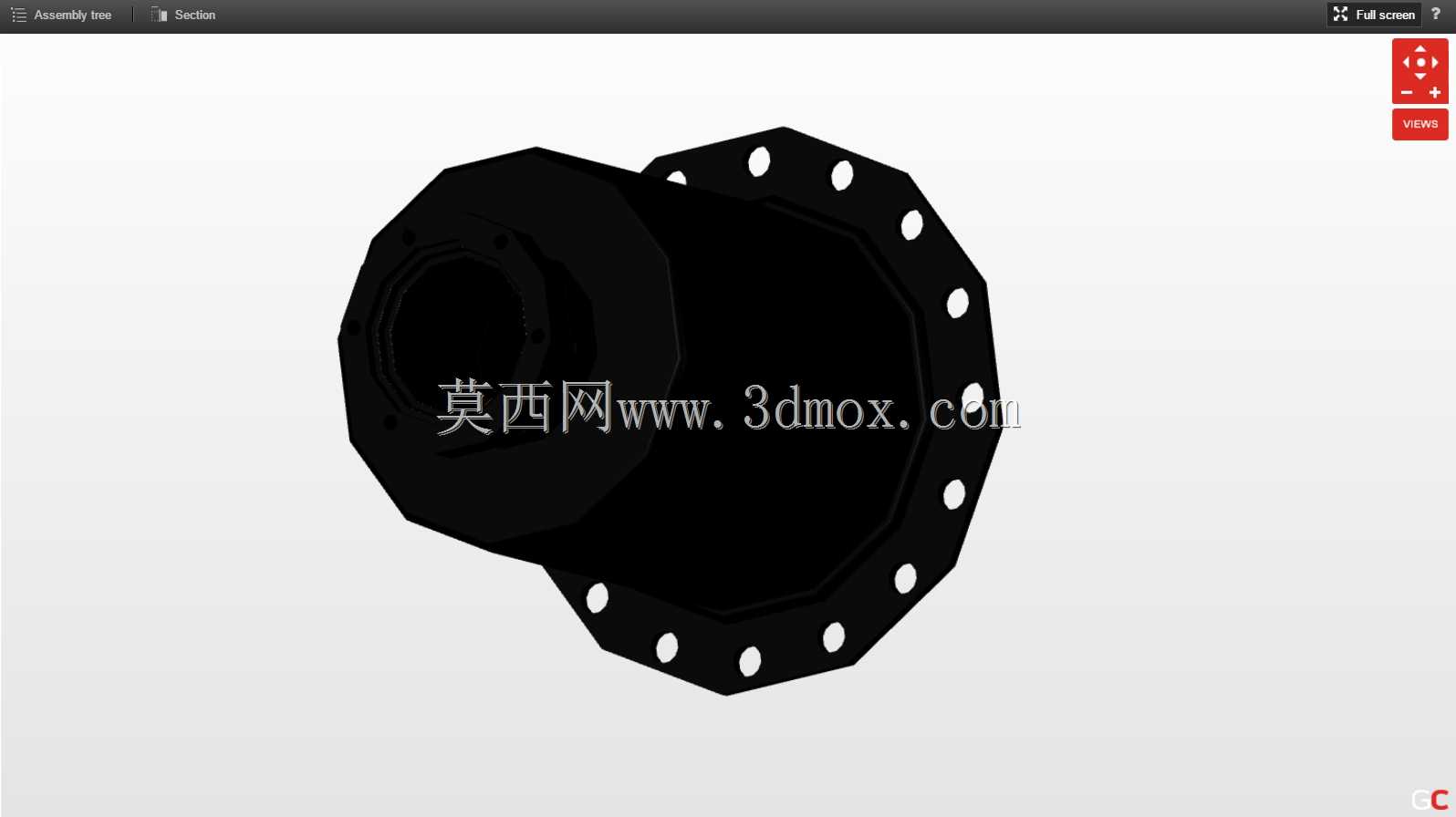

　　从结构设计思路来看，该部件采用一体化锻件加工的主体结构，大端采用法兰连接形式，法兰端面均匀分布16个螺栓安装孔，孔位沿法兰圆周等角度排布，安装时可通过螺栓与对应通径的法兰端面对接，配合密封垫片实现端面静密封，能承受中低压工况下的流体压力，不会出现连接部位渗漏问题。小端为直筒式接口结构，可适配38毫米通径的管路或是阀件接口，整体流道采用平滑过渡的锥面设计，从大端96.2毫米的通径逐步收窄到小端38毫米，没有直角突变结构，能最大程度降低流体经过时的局部阻力，减少输送过程中的压力损失，同时避免介质中的杂质在变径处沉积堆积。

　　从安装边界来看，大端法兰的外径尺寸适配常规96毫米通径法兰的安装孔距，安装时不需要对原有法兰端面进行二次加工，只要匹配对应规格的螺栓与密封垫片即可完成装配；小端的外径尺寸与38毫米通径的标准管路接口匹配，可选择焊接、卡套或是螺纹连接的形式完成对接，整体轴向长度控制在合理范围，不会在管路中占用过多安装空间，适合在阀组布局紧凑的设备内部使用。在实际选型使用过程中，需要注意该部件的安装方向，大端对应上游大通径管路，小端对应下游小通径管路，若反向安装会导致流道突然扩径，反而会加剧压损与紊流问题；法兰端面安装时要保证密封垫片的同轴度，螺栓要按照对角顺序逐步拧紧，避免端面受力不均导致密封失效。

　　这类一体化变径结构相比焊接式变径接头，整体刚性更好，没有焊缝带来的腐蚀隐患，在有腐蚀性介质的输送场景中使用寿命更长，同时法兰连接的形式也方便后期管路拆卸维护，不需要切割管路即可完成部件更换。从结构强度角度来看，主体采用等壁厚设计，壁厚尺寸经过强度校核，能满足常规工业管路的工作压力要求，外壁没有多余的凸起结构，外观规整，安装后不会与周边的管路、支架产生干涉，在集成阀块的设计中，也可以直接将该结构集成在阀块本体上，减少管路连接点，降低整个系统的泄漏风险。
