法兰式轴承衬套拆解结构三维设计

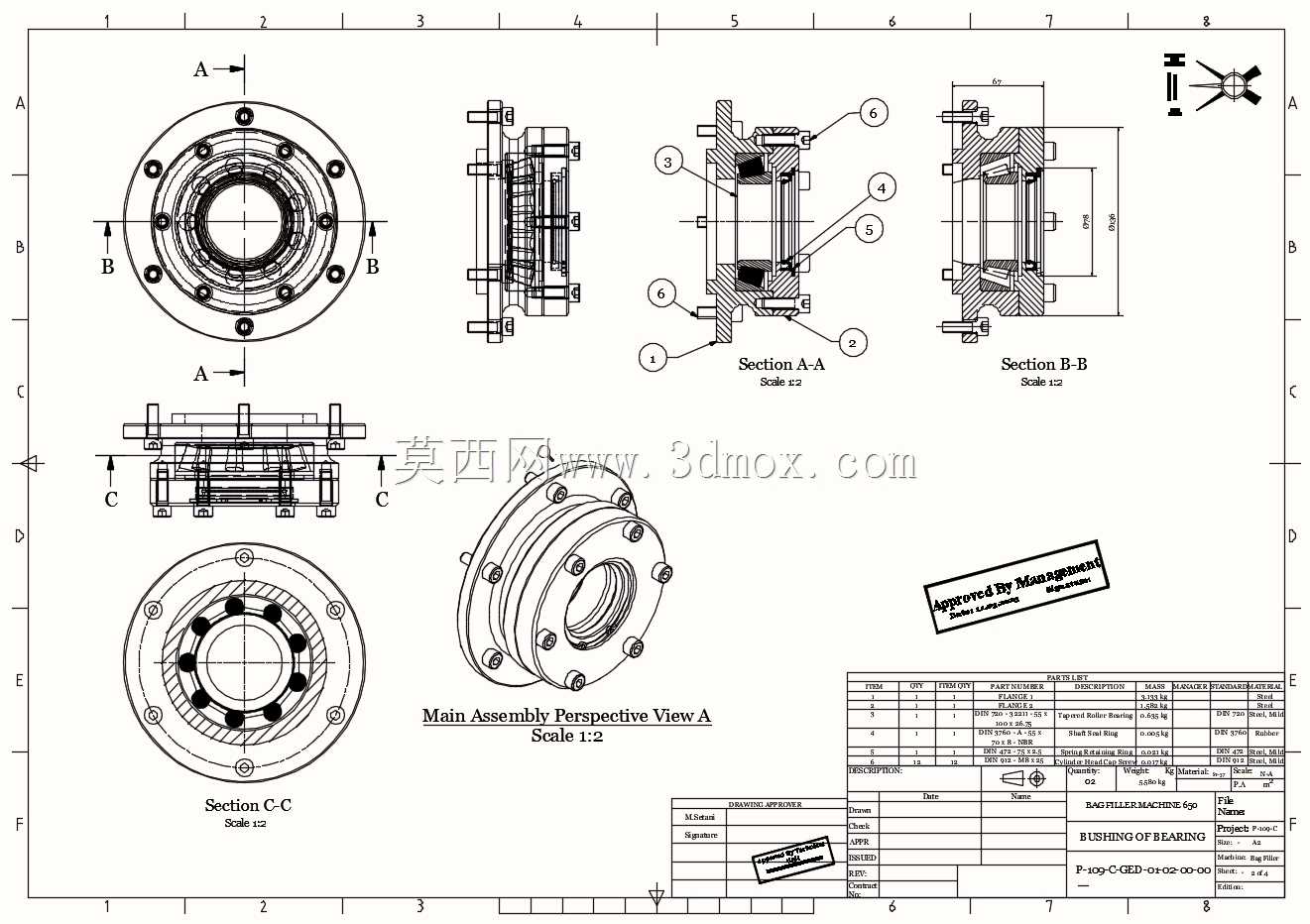

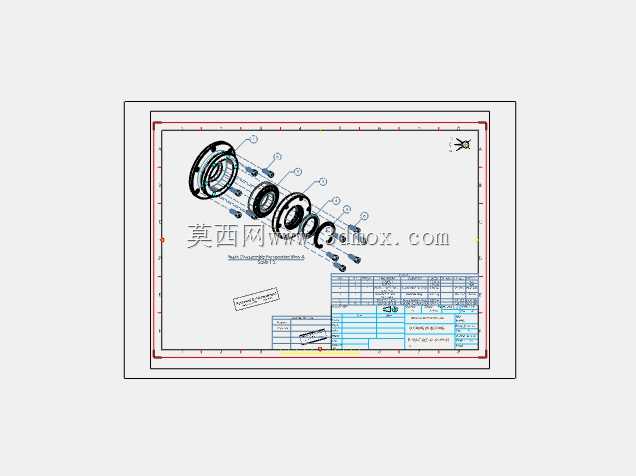

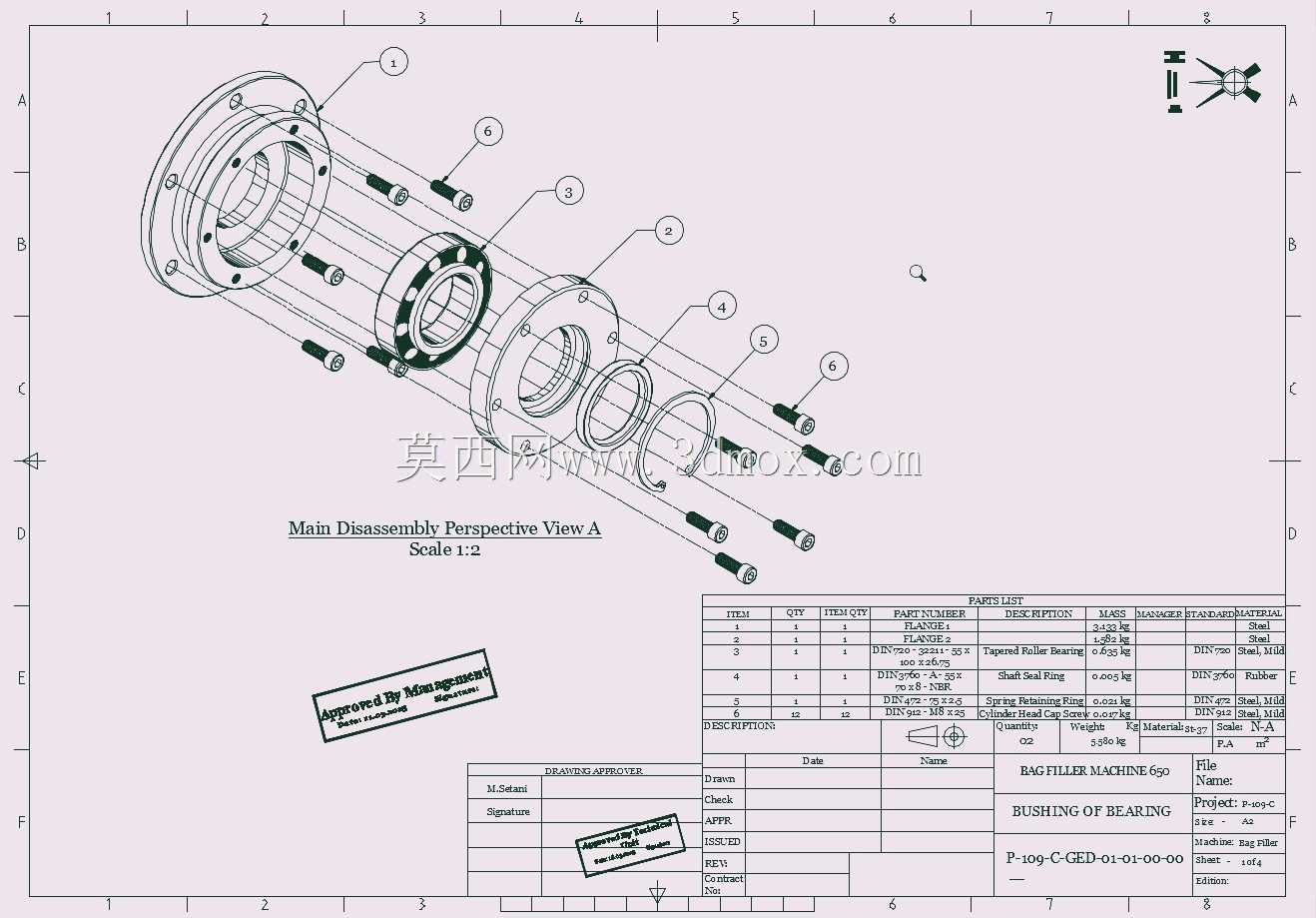

　　中间的衬套主体采用双列定位结构，内壁预留有润滑介质导流槽，实际运行时润滑脂能顺着槽道均匀分布在衬套与轴颈的接触面上，避免长期转动出现干磨拉伤；衬套外壁与安装腔的配合段设计有密封槽位，可配套O型密封圈阻断介质渗漏路径，在低压流体输送的阀组场景下，能有效避免管路介质顺着轴隙泄漏到外部环境。整套组件的紧固件全部采用内六角圆柱头螺栓，沿法兰周向均匀排布，螺栓长度刚好贯穿法兰、衬套定位环与另一侧的锁紧端盖，装配后螺栓头部完全沉在法兰的沉孔内，不会突出法兰端面影响外部防护件的安装。在工业流体控制、传动设备的轴系布局里，这类带法兰结构的轴承衬套，是阀类执行机构、小型泵组轴端支撑的核心配套零件，日常多装配在阀杆与阀体安装腔之间，承担轴系径向定位、降低转动摩擦阻力、隔绝介质侧与轴承腔的作用。从拆解视图能看到，整套组件采用分层装配逻辑，最外侧的安装法兰直接贴合设备壳体端面，通过周向均布的螺栓完成轴向固定，法兰端面上的定位止口与壳体安装孔形成小间隙配合，装配时能快速完成同轴度找正，避免衬套安装偏斜导致的轴系卡滞。

　　设计阶段优先考虑了现场拆装的便利性，所有配合面的公差都按照基孔制间隙配合选取，衬套与轴颈的配合间隙控制在0.02-0.05mm区间，既保证轴转动时不会出现径向窜动，又能在衬套磨损后无需大型工装就能快速抽出更换，降低设备运维的停机时长。从安装边界来看，法兰端的螺栓孔分布圆直径、衬套主体的外径尺寸，都匹配常规通径阀类产品的安装腔尺寸，不需要对原有设备壳体进行二次加工就能直接替换原有衬套，适配性覆盖多数低压截止阀、调节阀的阀杆支撑场景。

　　衬套的选材上，主体采用铜合金基体搭配固体润滑镶嵌点，相比传统钢制衬套，在无连续润滑的工况下也能保持较低的摩擦系数，适合阀类这类动作频率不高但要求长期运行无卡滞的应用场景；外侧的法兰与端盖采用碳钢材质做发黑处理，兼顾结构强度与基础防锈能力，在普通工业厂房的环境下无需额外做表面防护就能满足使用寿命要求。从装配逻辑上看，整个组件没有复杂的异形结构，所有零件都是回转体加周向孔位的组合结构，加工时仅需车床、钻床就能完成全部工序，加工成本可控，适合批量配套生产。

　　在实际选型应用中，需要注意衬套的内孔尺寸要与对应阀杆的轴颈尺寸匹配，法兰端的螺栓孔数量与分布圆要和设备安装面的孔位对齐，安装时要在密封槽内装入对应规格的密封圈，螺栓紧固要采用对角分次拧紧的方式，避免法兰端面受力不均导致衬套偏斜。这类衬套除了阀类场景外，也可用于小型输送设备的从动辊轴端支撑、轻型工装的转轴定位等场景，只要轴系载荷在衬套的额定承载范围内、安装边界尺寸匹配，就能替代部分滚动轴承的支撑作用，降低设备的整体制造成本。设计时特意在衬套与端盖之间预留了0.1mm的调整间隙，可根据实际装配的轴向累计误差，通过加装薄调整垫片来控制轴系的轴向窜动量，避免轴转动时出现端面摩擦。整个装配体的爆炸视图清晰展示了每个零件的装配顺序，现场装配人员可按照从法兰端到锁紧端的顺序依次装入衬套、定位环、密封圈，最后穿入螺栓紧固即可，不需要额外的装配工艺文件就能完成组装，对一线运维人员的技术要求较低。
