机加工用V型夹紧固定块结构设计

在常规金属切削加工场景里，圆形棒料、管材类工件的装夹定位一直是工序准备阶段的核心环节，这类工件曲面轮廓的特性决定了普通平口钳无法直接实现稳定定位，很容易在钻削、铣削进给过程中出现工件转动、轴向窜动的问题，直接影响加工尺寸精度与表面粗糙度，严重时还会因工件飞出引发安全隐患。这款V型夹紧固定块的设计，正是针对小直径圆形工件的小批量加工、修配场景做的适配，整体结构没有复杂的传动组件，完全依靠机械压紧的方式实现工件锁止，维护成本极低，非常适合车间工位的零散加工需求。

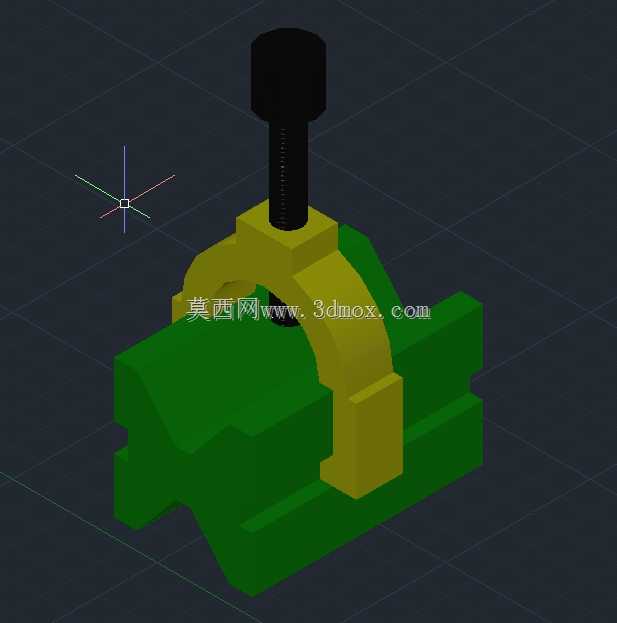

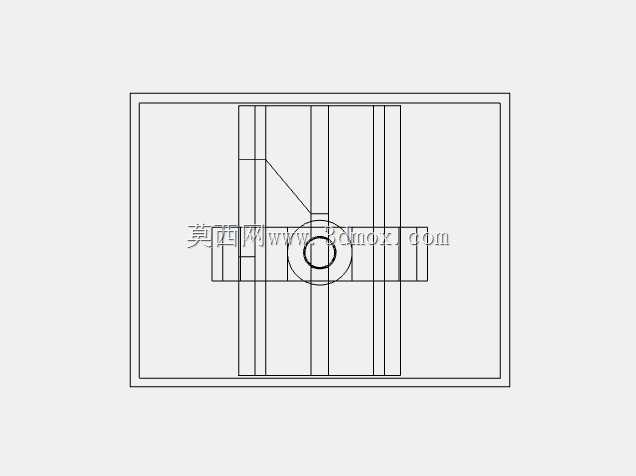

从结构组成来看，整个固定块分为基座、压紧弓架、锁紧螺栓三个核心部分，基座主体采用下宽上窄的阶梯式结构，底部的平直安装面可以直接适配普通铣床、钻床的工作台T型槽安装边界，不需要额外制作过渡转接板，基座上部开出90度夹角的V型定位槽，槽面做了平直度公差约束，能够适配一定直径范围内的圆形工件，不管是实心圆钢棒还是薄壁金属管材，放置在V型槽内都能实现自动对中，不需要操作人员反复调整工件中心位置，能大幅缩短单件装夹的辅助时间。压紧弓架采用跨骑式结构搭在V型槽上方，弓架的下弧面与V型槽形成合围的装夹空间，顶部的内螺纹孔与锁紧螺栓配合，当操作人员拧紧螺栓时，螺栓端部向下施压，带动弓架沿两侧的导向面下行，最终将工件牢牢压在V型槽的两个支撑面上，这种压紧方式的受力点直接作用在工件上部中心位置，不会对工件产生侧向的挤压力，能有效避免薄壁管材装夹变形的问题。

设计过程中重点考量了装夹的受力分布，V型槽的两个支撑面与工件的接触线做了等距设计，保证工件受到的支撑力对称分布，不会出现单侧受力偏移的情况；弓架两侧的导向间隙控制在合理范围，既保证上下滑动顺畅，又不会出现横向晃动，避免压紧过程中弓架偏斜导致工件表面压痕不均；锁紧螺栓采用标准外六角头，适配车间常用的普通扳手即可操作，不需要配备专用的拧紧工具，螺栓的长度经过匹配计算，在适配的工件直径范围内，螺栓的行程能够完全覆盖，不会出现拧到底仍未压紧工件、或是螺栓行程不足无法放入大直径工件的问题。

从安装边界来看，基座的整体宽度控制在常规台虎钳的夹持范围内，除了直接固定在机床工作台上，也可以直接夹持在普通台虎钳上作为辅助定位工装使用，整体高度不会超出钻床、小型铣床的主轴行程下限，不需要额外垫高工装就能满足加工行程要求。在实际使用场景中，这款工装不仅能完成工件的钻孔、铣扁位加工，还可以用于工件的划线工序，将工件夹紧后直接在V型块上完成高度尺划线，不需要反复找正工件中心，对于维修车间的零散修配作业、教学实训场景的基础加工练习，这类简易V型夹紧块的实用性远高于复杂的液压、气动夹具，不需要外接动力源，随时可以挪动到不同的作业工位使用，不存在动力管线的约束。

结构细节上，基座的V型槽边缘做了小尺寸的倒角处理，避免工件放入时被锐边划伤表面，弓架与工件接触的弧面也做了圆角过渡，不会在工件表面压出明显的压痕，对于表面质量要求较高的精加工工件，还可以在接触位置垫上薄铜皮进一步保护工件表面。整个结构没有易损的精密组件，日常使用只需要定期清理V型槽内的切屑、在螺栓螺纹位置涂抹少量润滑脂防止锈蚀，就能长期保持装夹精度，即使出现螺栓磨损的情况，也可以直接更换同规格的标准螺栓，不需要整体更换工装，使用成本极低。
