带弓形压紧结构的机床定位V型夹具

在轴类、套类回转体零件的铣削、钻削、磨削工序中，工件的定位精度直接决定形位公差的达标率，这款带弓形压紧结构的V型定位装置，正是针对中小直径回转件装夹痛点设计的实用工装。日常车间加工场景里，经常遇到直径20-80mm的短轴、阀杆、衬套类零件需要在侧面钻孔、铣扁位，普通平口钳装夹时容易出现工件转动、轴线偏移的问题，而传统V型铁搭配压板的装夹方式，每次需要拧动多组螺栓，换件效率极低，这款结构把定位和压紧功能整合为一体，刚好解决了这类小批量多工序加工的装夹难题。

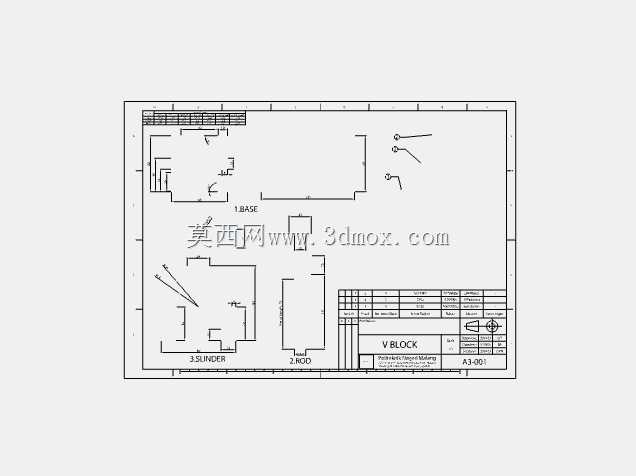

从功能特性来看，底座采用阶梯式卡槽结构，底部的凸台可以直接嵌入机床工作台的标准T型槽内，不需要额外制作转接板，安装时只需要在底座两端的槽位放入T型螺栓，就能快速完成工装在铣床、钻床台面上的固定，安装边界控制在长160mm、宽100mm的矩形范围内，不会占用过多工作台面空间，适配绝大多数中小型立式加工中心、台钻的工作台尺寸。V型定位槽的夹角采用90度标准设计，槽面做了0.8mm的倒角处理，避免工件装夹时棱边刮伤定位面，长期使用磨损后也可以通过修磨V型面恢复精度，V型槽的中心高度设计为45mm，配合不同厚度的垫铁可以适配不同直径工件的中心高调整，保证加工位置和刀具主轴的对中精度。

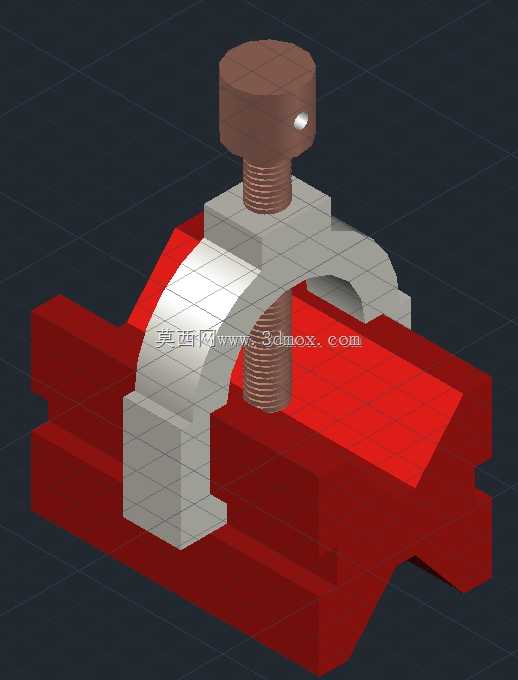

压紧结构采用弓形架搭配T型螺杆的设计思路，弓形架的两个支脚直接卡在底座两侧的导向槽内，不需要额外的连接销轴，拆装时可以直接从槽内滑出，方便大直径工件的吊装放置。顶部的压紧螺杆采用细牙螺纹设计，螺距1.5mm，拧紧时的下压行程控制精度更高，不会因为螺纹间隙导致工件压偏，螺杆头部的压头做了圆弧过渡处理，和工件外圆接触时是线接触而非点接触，既可以保证压紧力足够，又不会在工件表面压出明显的压痕，对于表面粗糙度要求高的精加工零件，还可以在压头处垫铜皮进一步防护。螺杆顶部的滚花头设计，在小力矩压紧时可以直接用手拧动完成初步固定，大力矩锁紧时再用扳手卡入头部的扁方结构加力，操作起来比传统的六角头螺栓更顺手。

设计过程中特意做了应力避让结构，弓形架的横梁部分做了圆弧过渡，没有直角应力集中区，长期反复压紧松开也不会出现架体断裂的问题，底座的V型槽下方做了减重空腔，既减少了整体重量，又可以在加工时让切削液、铁屑顺着空腔流出，不会积在定位槽内影响工件定位精度。实际使用时，针对不同长度的轴类零件，可以把两个同款V型装置并排安装在工作台T型槽上，调整间距来支撑长轴的两端，不需要额外制作跟刀架类的辅助支撑，通用性很强。和传统的独立V型铁相比，这款集成压紧结构的装置不需要每次装夹都找正压板位置，换件时间可以缩短60%以上，尤其是在批量加工小规格阀杆、销轴类零件时，装夹效率的提升非常明显，同时因为压紧力的方向始终正对V型槽中心，不会出现普通压板压偏导致的工件翘起问题，加工后的孔位对称度、扁位平行度公差可以稳定控制在0.02mm以内，完全满足通用机械零件的加工精度要求。

在安装适配性上，底座两侧的固定槽采用长圆孔设计，T型螺栓可以在槽内滑动调整位置，即使工作台的T型槽间距有小范围误差，也能顺利完成安装，不需要对工装底座进行二次修配。压紧螺杆的行程设计为30mm，配合V型槽的开口尺寸，可以覆盖直径20mm到80mm的回转体工件装夹，覆盖了车间里绝大多数常见的轴类、套类零件尺寸范围，不需要频繁更换不同规格的V型工装。日常维护也非常简单，使用后只需要清理干净导向槽和螺纹上的铁屑，定期在螺纹处涂抹少量润滑脂，就可以保证长期使用不卡滞，定位面如果出现轻微碰伤，用平面磨床修磨V型面和底座底面即可恢复精度，维修成本远低于外购的精密组合夹具。
