阀类集成安装基础承载块结构设计

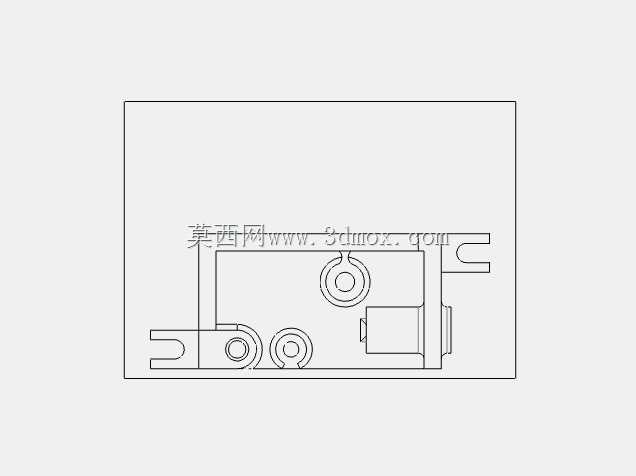

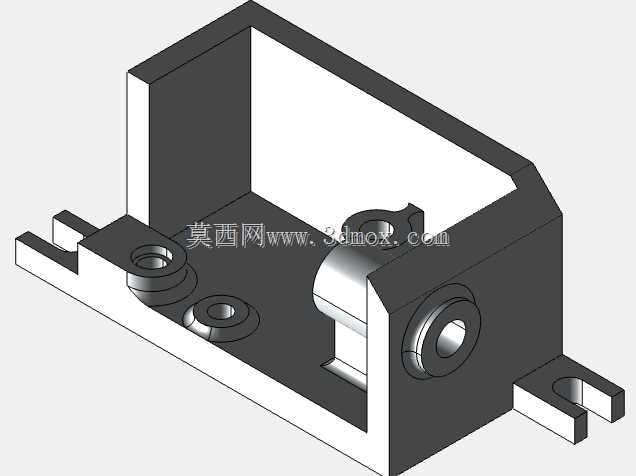

　　在工业流体控制回路的阀组集成布局场景中，这类基础承载块是阀类组件安装的核心基准载体，主要承担阀件定位、油路/气路通道衔接、外部载荷分散传递的作用，常见于仪器仪表类控制阀组、小型流体控制单元的集成安装工位，区别于整体式油路块，这类基础块更侧重安装基准的稳定性与多组件适配性，不需要在块体内部加工复杂的流道，而是作为上层阀件、检测元件的安装承载基体，降低阀组集成时的装配公差累积。从结构设计逻辑来看，块体采用L型半开放腔体结构，底部设置带安装孔的外延支脚，支脚位置的孔位公差按照IT7级精度控制，保证安装到设备面板或者阀组安装板时的定位精度，避免后续阀件对接出现同轴度偏差。

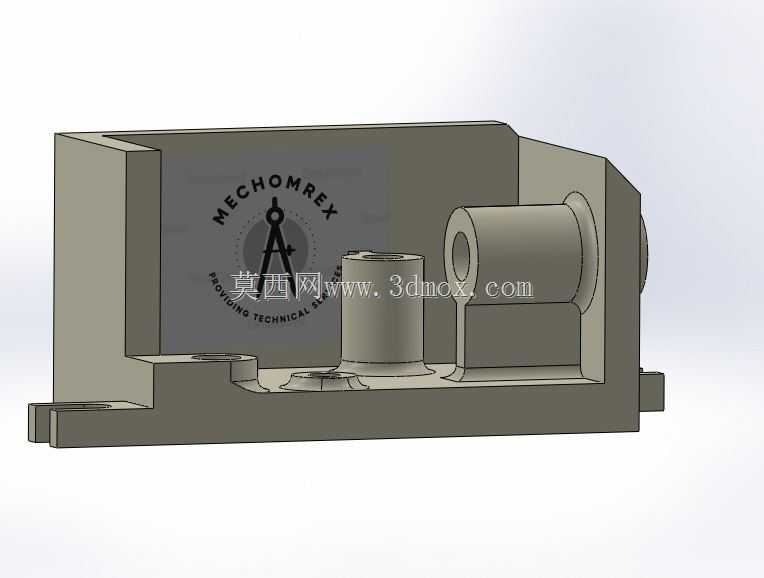

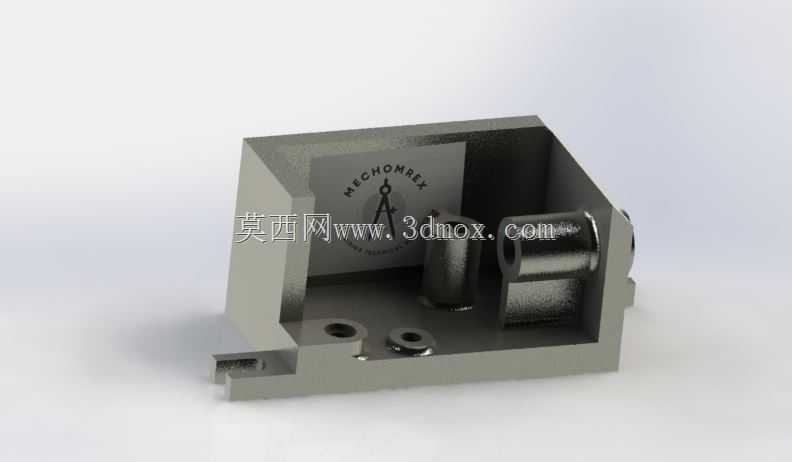

　　腔体内部的凸台与柱位分别对应不同阀件的安装定位，其中带通孔的圆柱凸台是管路对接的定位基准，凸台端面的平面度控制在0.02mm以内，保证阀件安装后的密封面贴合度，减少流体泄漏风险；腔体侧壁的标识刻印区域，是为了装配时快速识别阀组的安装方向，避免错装导致的流路方向错误。设计时充分考虑了安装边界的兼容性，块体整体的外轮廓尺寸适配常规仪表阀组的安装空间，底部支脚的跨距匹配行业通用的阀组安装板孔距标准，不需要额外加工过渡连接板就可以直接完成固定。腔体内部的避让空间做了针对性优化，除了预留阀件本身的安装空间，还预留了接线、管路接头的操作空间，装配时可以在不拆卸周边相邻组件的情况下完成单个阀件的更换维护，降低后期运维的拆装工作量。

　　块体的壁厚设计遵循等强度原则，承载应力集中的安装柱位区域做了局部加厚，非承载区域的壁厚适当减薄，在保证整体结构刚性的前提下控制整体重量，避免块体自重对安装板造成额外载荷。从实际使用场景出发，这类基础块多用于中等压力等级的气动、小流量液压控制阀组，比如实验室流体检测设备的阀组安装基座、小型自动化生产线的气路控制阀组承载件，工作环境中不会承受强冲击载荷，因此材料选型多采用铝合金或者工程塑料，兼顾加工便利性与防腐性能。结构设计时还考虑了加工工艺性，所有的安装孔、定位柱都采用统一的加工基准，一次装夹就可以完成大部分机加工工序，减少二次装夹带来的形位公差，降低加工成本。

　　腔体的边角位置都做了R角过渡，避免应力集中导致的块体开裂，同时也减少装配过程中尖锐边角对操作人员、密封管路的划伤风险。底部安装孔的位置做了沉台设计，安装螺栓的头部可以完全沉入沉台内，不会突出块体底面，保证块体安装后与安装板完全贴合，避免出现安装倾斜导致的阀件同轴度偏差。内部的各个安装柱位高度根据对接阀件的安装面高度做了差异化设计，保证不同高度的阀件安装后，顶部的操作面或者接线端处于同一水平面，方便后续的管路排布与接线操作，也让整个阀组的布局更加规整，减少管路弯折带来的流阻损失。
