多工位圆柱工件气动夹持执行机构

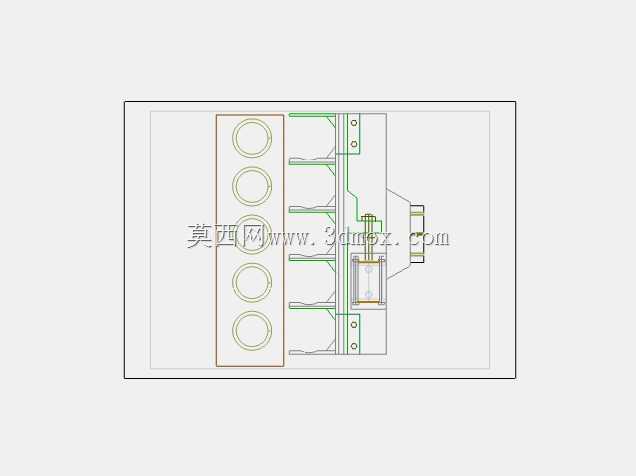

　　这套夹持执行机构主要面向圆柱类工件的自动化上下料、工序转序场景设计，常见于轴承套圈加工、圆柱销分选、小型轴类零件的流水线转运环节，可直接适配水平多关节机械手或直线模组的末端安装位，替代人工完成重复性的工件抓取、移位动作，降低人工操作的磕碰风险与定位误差。从结构布局来看，机构采用单侧驱动、多夹爪同步联动的设计思路，驱动端布置在机构侧方，通过内置的直线传动结构带动五组夹爪同步开合，所有夹爪的开合行程保持一致，可同时抓取五件同规格圆柱工件，单次动作即可完成多件工件的转移，相比单夹爪结构能大幅提升节拍效率，适配多工位并行加工的产线布局。

　　夹爪的夹持面做了仿形圆弧设计，圆弧曲率与目标工件的外径匹配，接触时能形成面接触而非线接触，避免夹持力集中在工件表面造成压痕，尤其适合精加工后表面质量要求较高的圆柱零件转运；夹爪与主体之间采用线性导轨做导向，消除开合过程中的偏摆间隙，保证重复夹持定位精度控制在0.02mm以内，满足后续工序的上料定位要求。安装边界方面，机构主体采用立式板状安装结构，背部预留了标准的机械手末端安装孔位，可直接适配市面主流的工业机器人末端法兰，不需要额外做转接板设计；整体厚度控制在较薄的尺寸区间，可伸入狭窄的料仓或机床加工舱内完成取放料动作，不会和周边的工装、刀库产生干涉。

　　气路接口集成在机构侧端，采用侧面走线走管的布局，管线不会随着夹爪开合产生拖拽，避免长期运行过程中管线磨损导致的漏气故障。设计过程中针对夹持力做了匹配计算，通过驱动端的气压调节即可适配不同重量的圆柱工件，夹持力范围覆盖0.5kg到3kg的工件抓取需求，不需要更换夹爪即可覆盖同系列不同规格的圆柱零件，减少产线换型的调整时间。夹爪的行程预留了足够的余量，可兼容一定尺寸范围内的圆柱工件，对于外径偏差在±2mm以内的同类型零件，不需要重新调整夹爪位置即可正常抓取，适配柔性产线的多品种小批量生产需求。

　　机构的主体结构采用铝合金材质加工，整体重量控制在较低水平，不会给机械手末端带来过大的负载负担，同时保证了结构刚性，在高速移位过程中不会产生明显的振动，避免工件移位掉落。在实际应用场景中，这套机构可配套在数控车床的自动上下料单元中，从料仓一次抓取五件待加工的圆柱坯料，同步送入机床的多工位夹具中，待加工完成后再一次性取出成品，将上下料的辅助时间压缩到单夹爪结构的五分之一，有效提升设备的开机率。也可配套在圆柱零件的检测分选线上，配合视觉检测系统完成合格品与不合格品的分选抓取，多夹爪同步动作可匹配检测线的高速运行节拍，不会出现工件堆积等待的情况。结构上没有采用复杂的传动零件，所有运动副都做了防尘设计，可适配机加工车间存在少量切削液、金属粉尘的工况，日常维护只需要定期给导向导轨加注润滑脂即可，不需要频繁拆解更换易损件，长期运行的稳定性较好。
