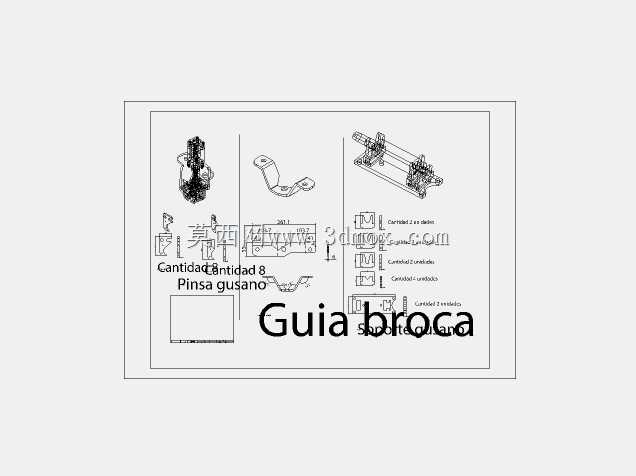

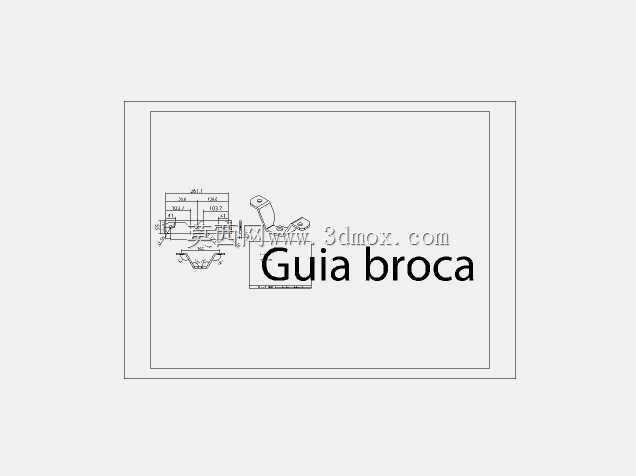

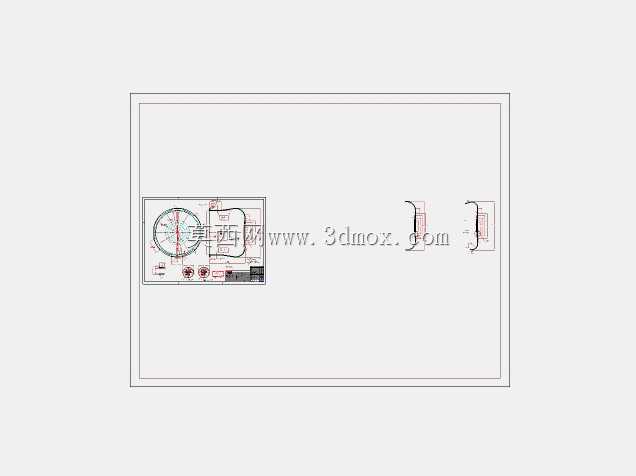

自动化机加工主轴安装连接座结构

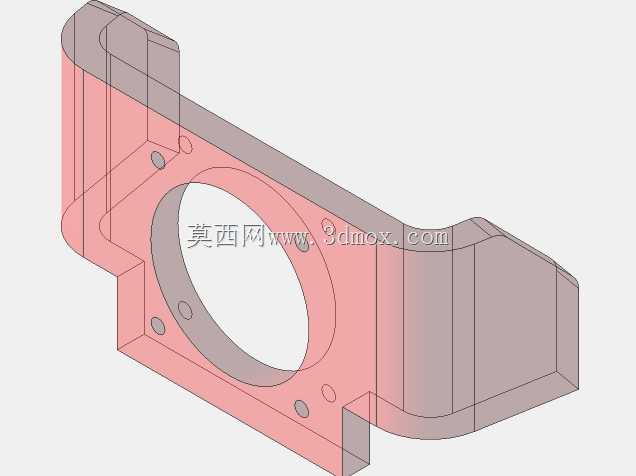

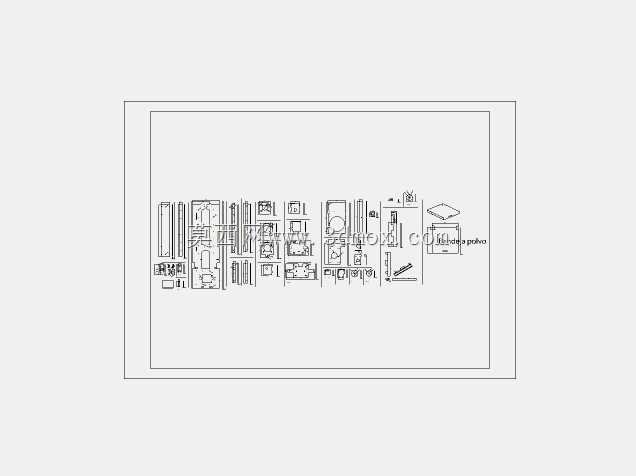

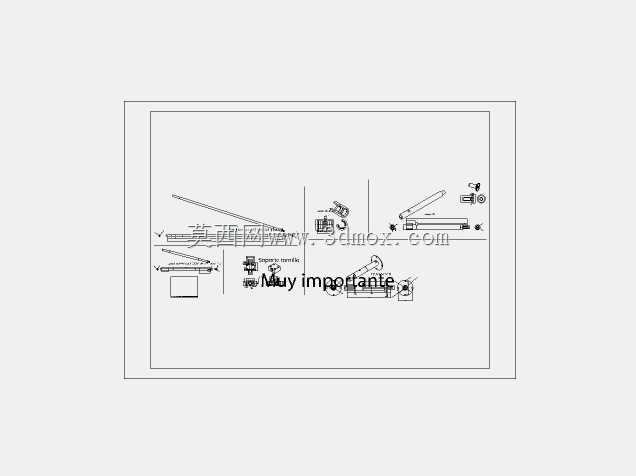

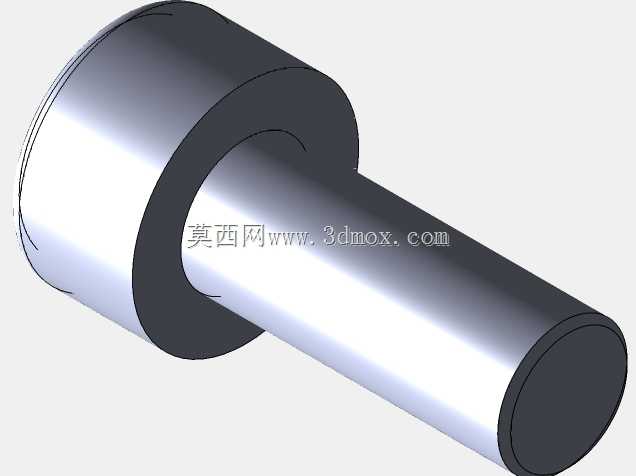

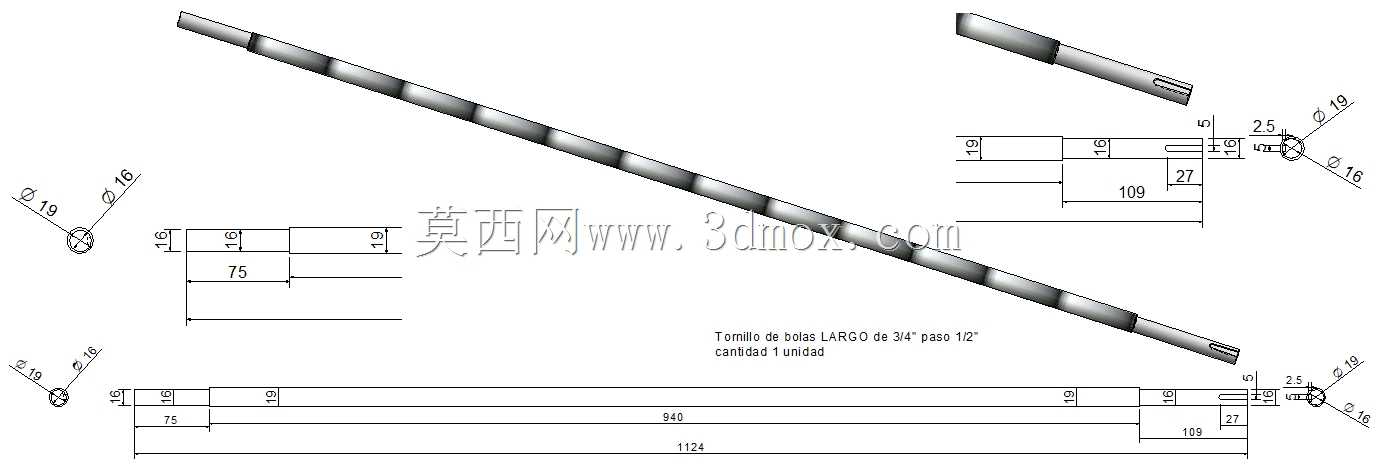

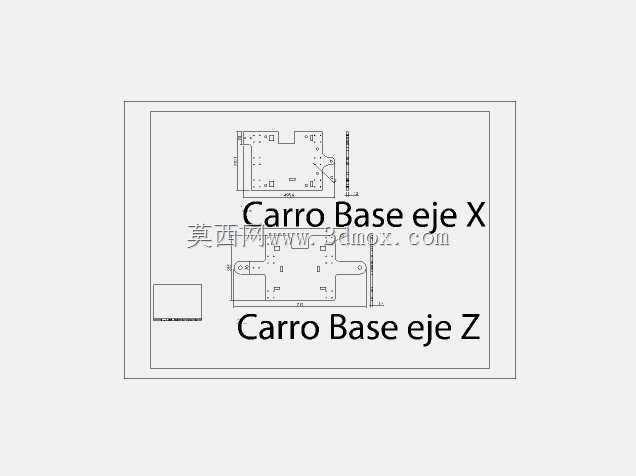

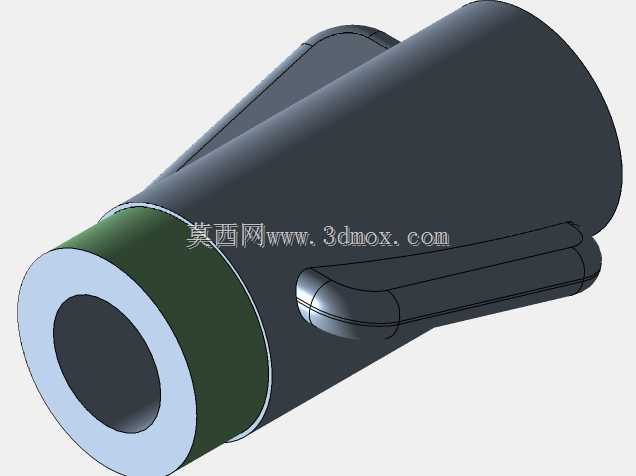

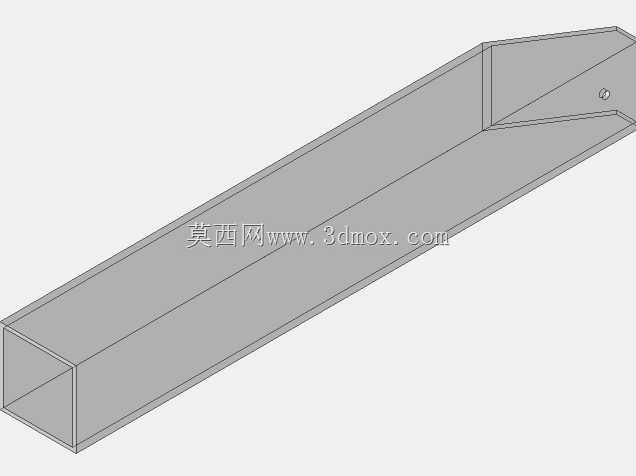

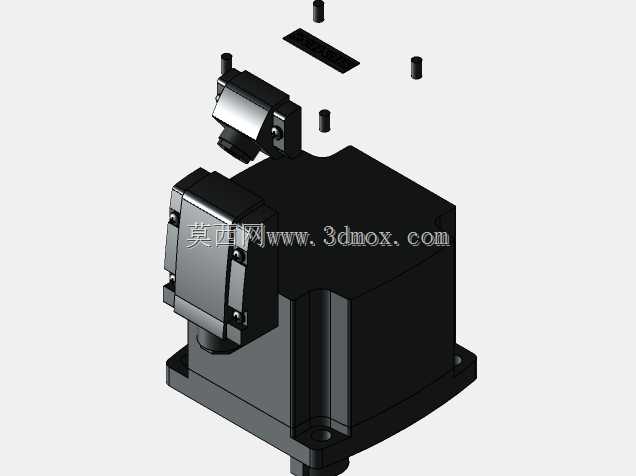

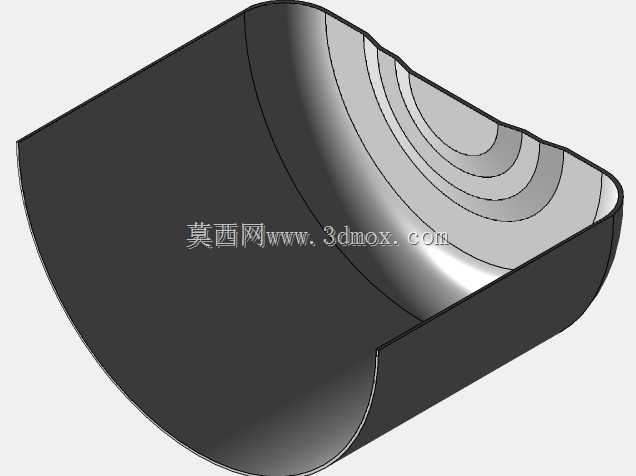

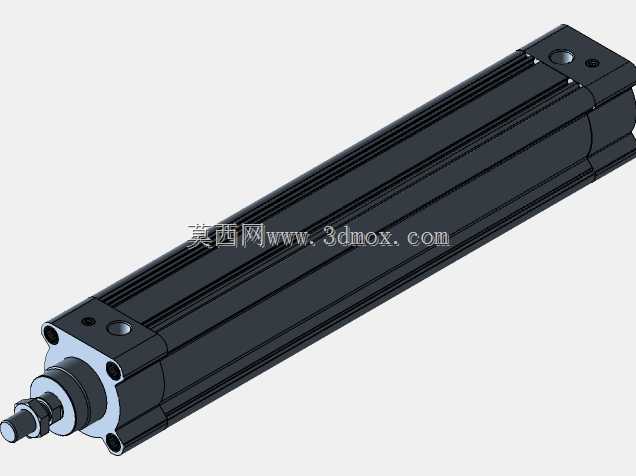

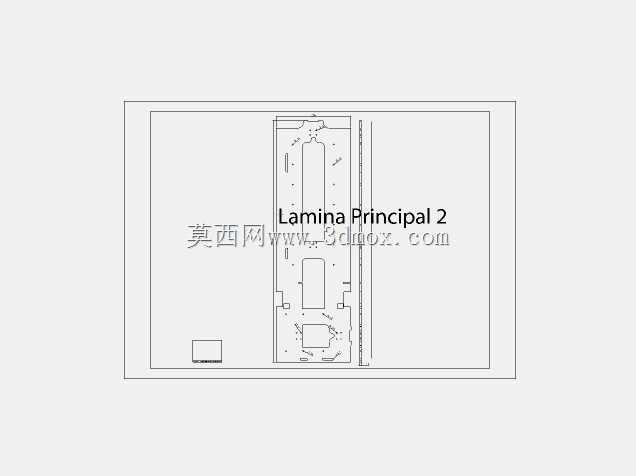

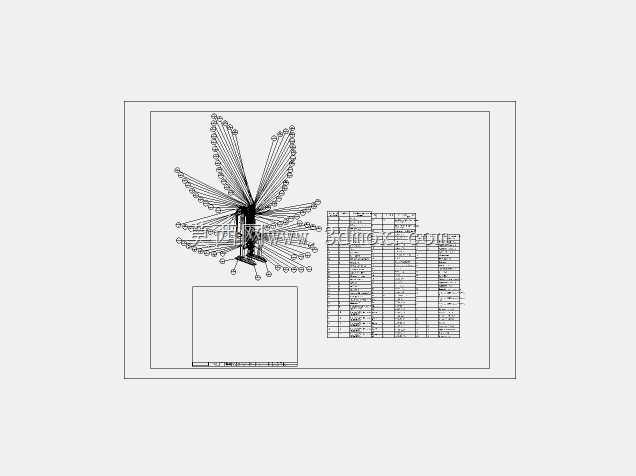

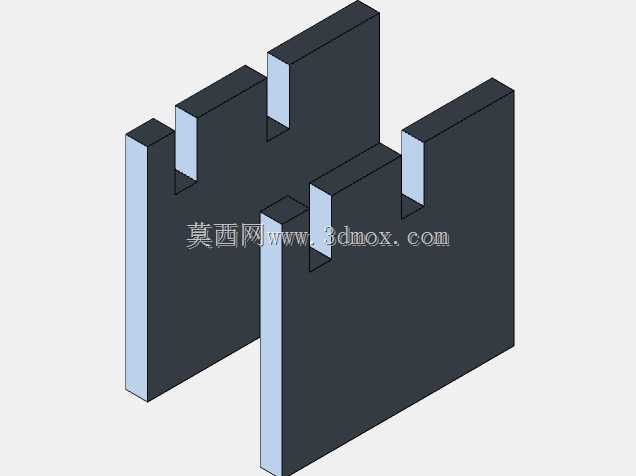

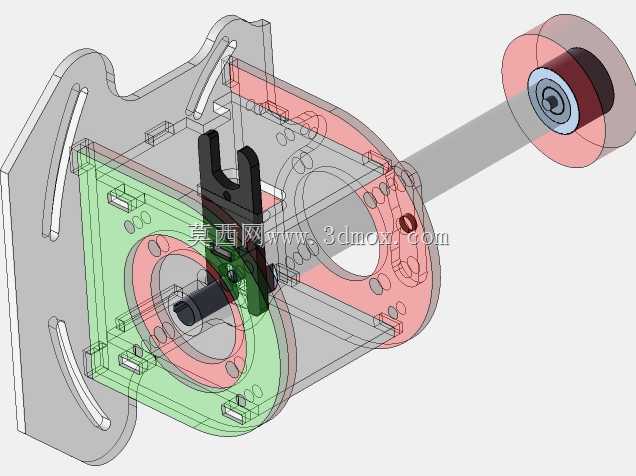

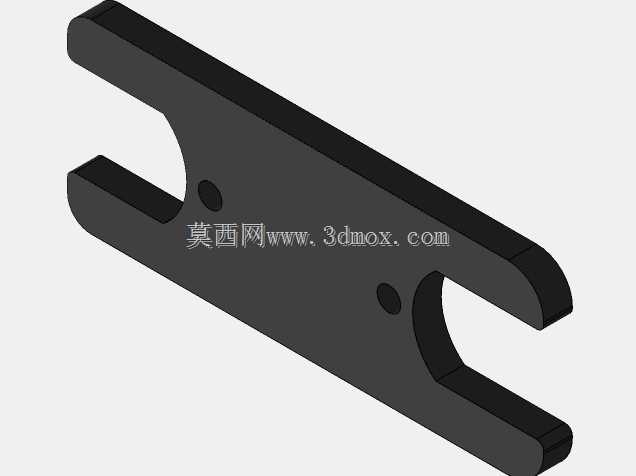

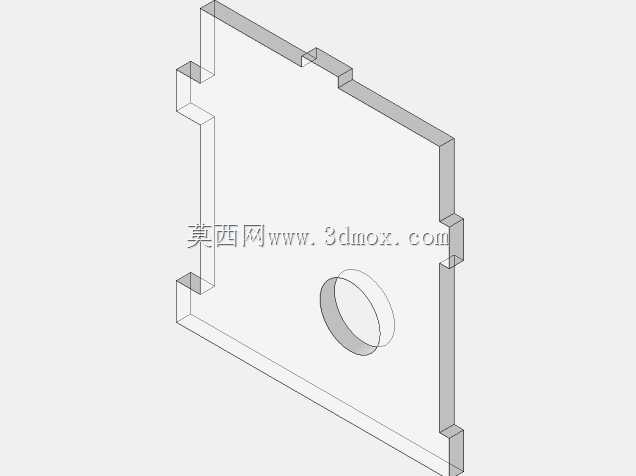

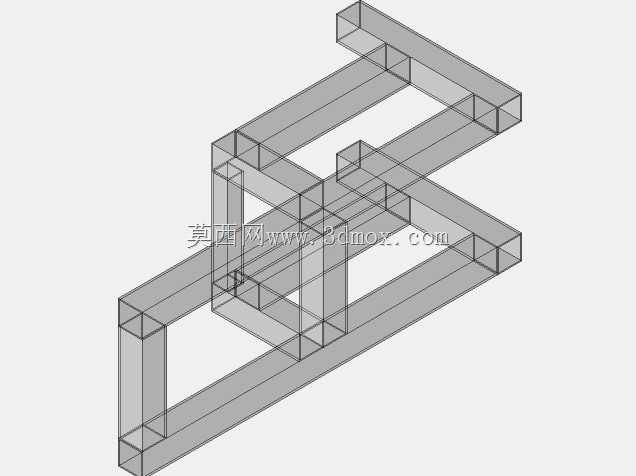

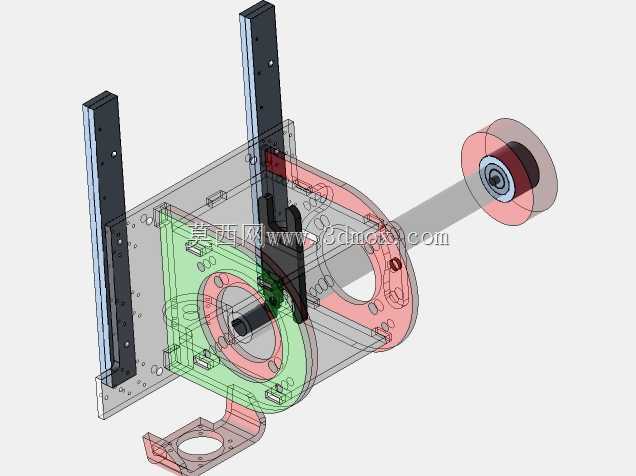

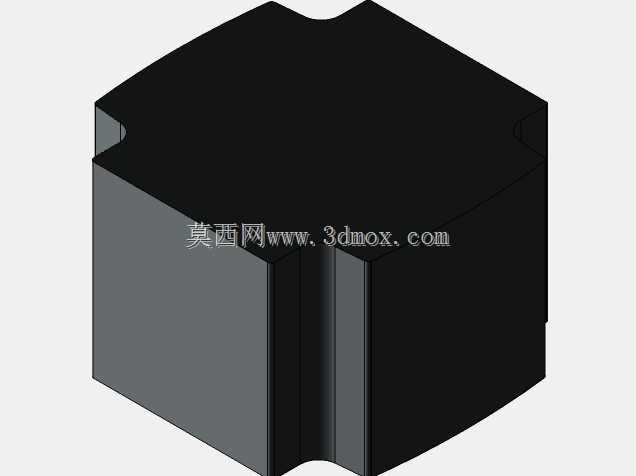

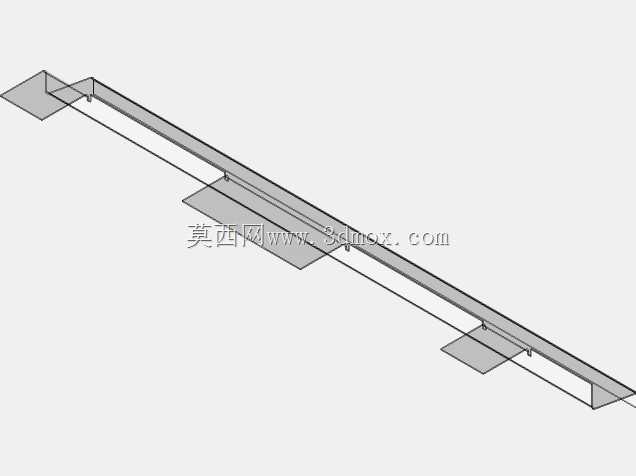

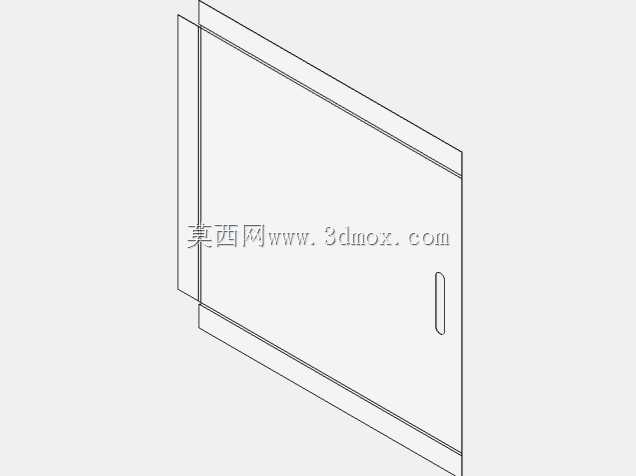

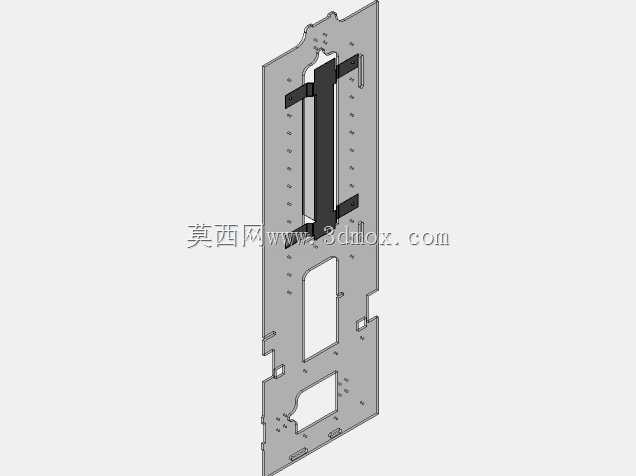

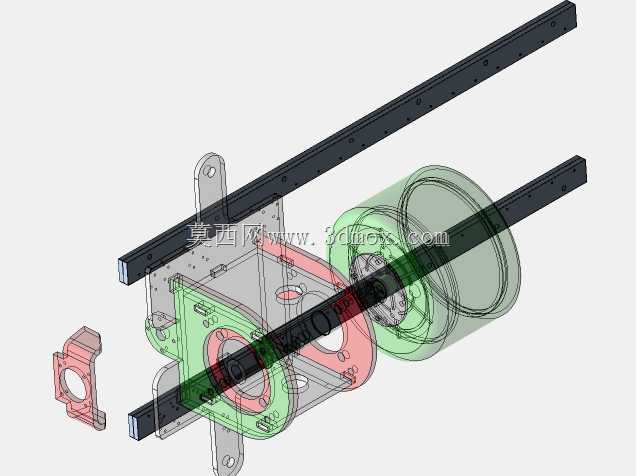

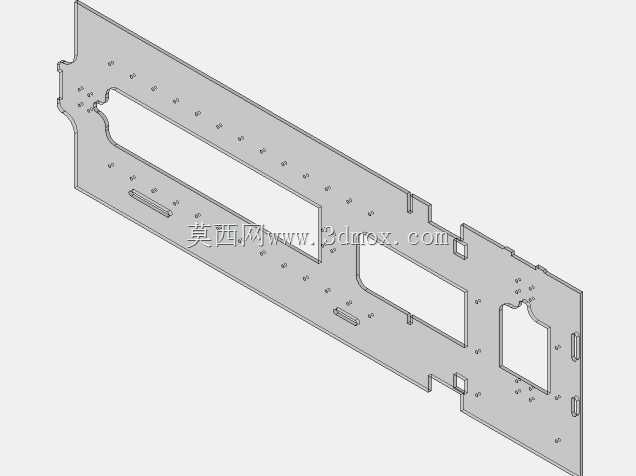

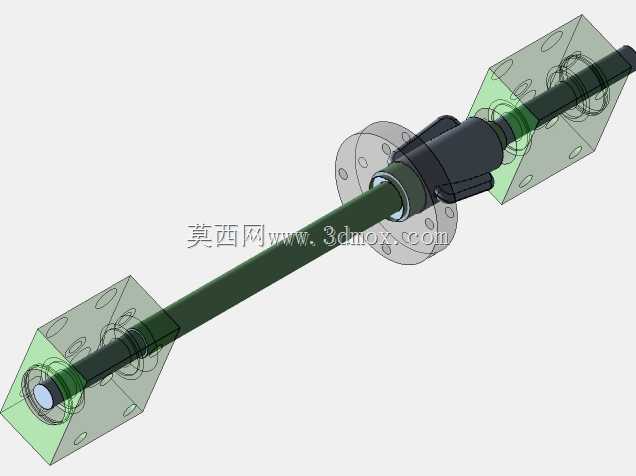

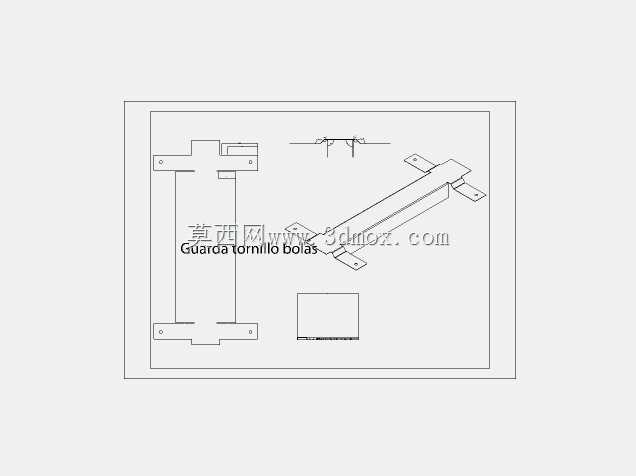

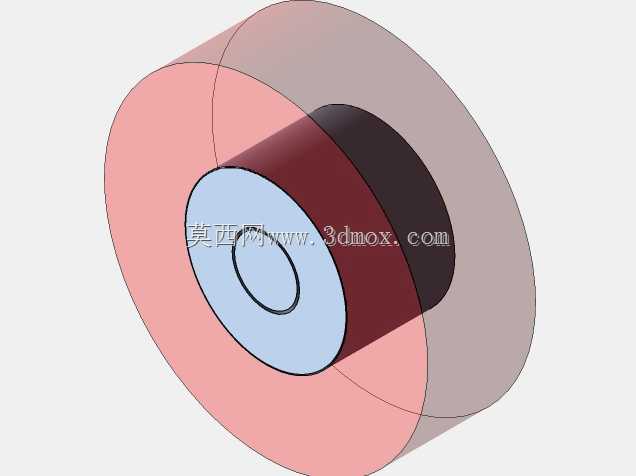

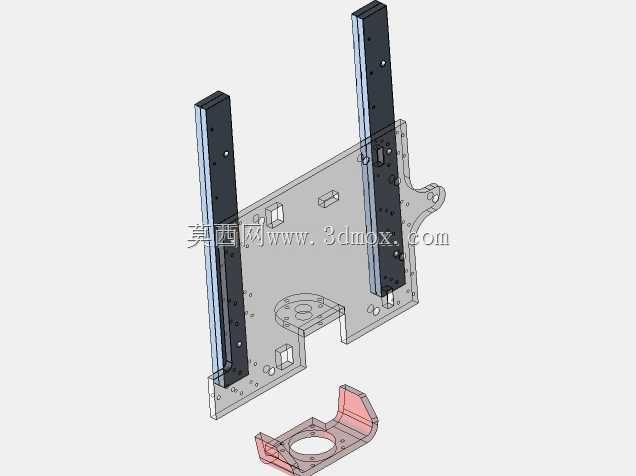

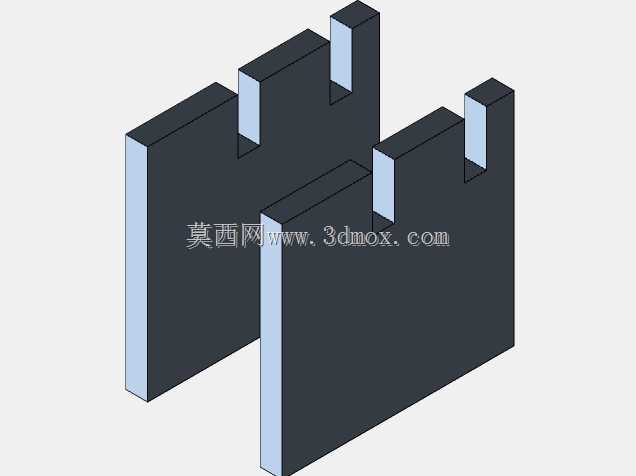

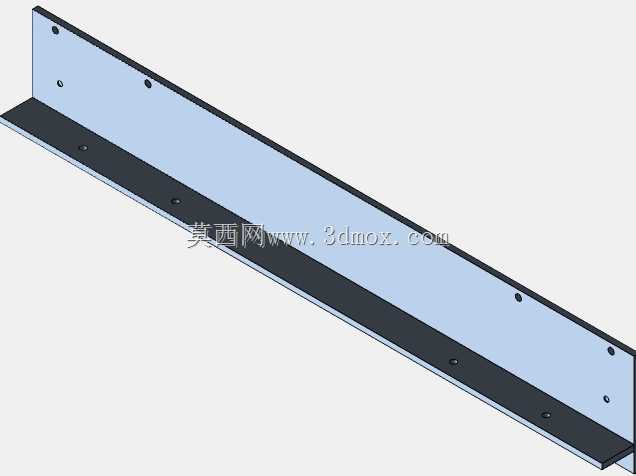

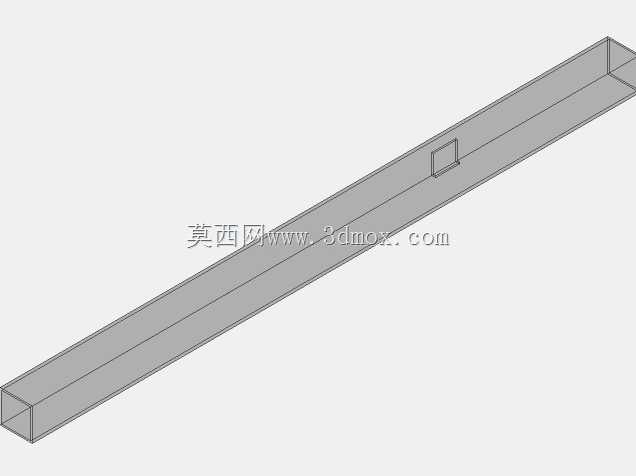

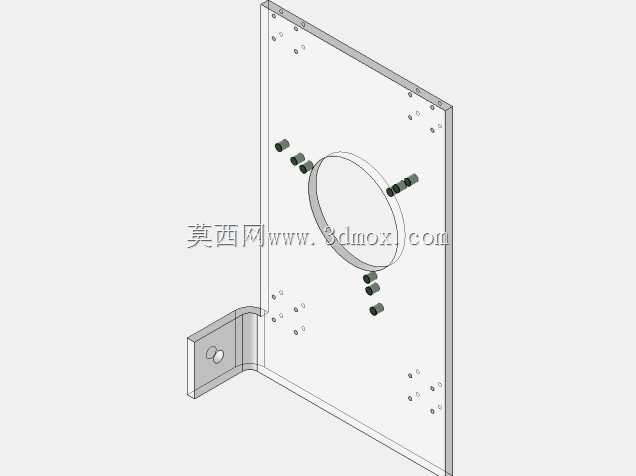

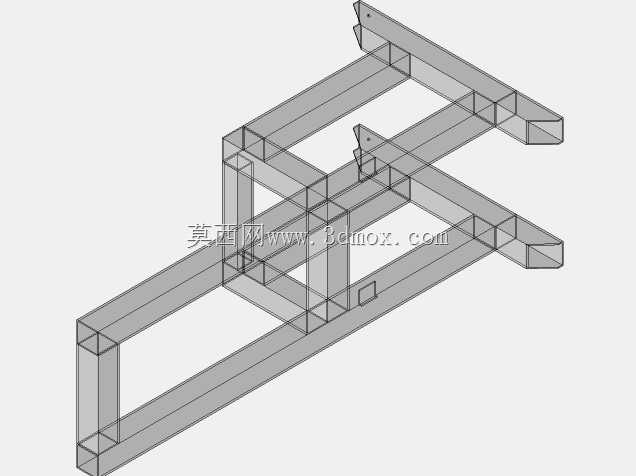

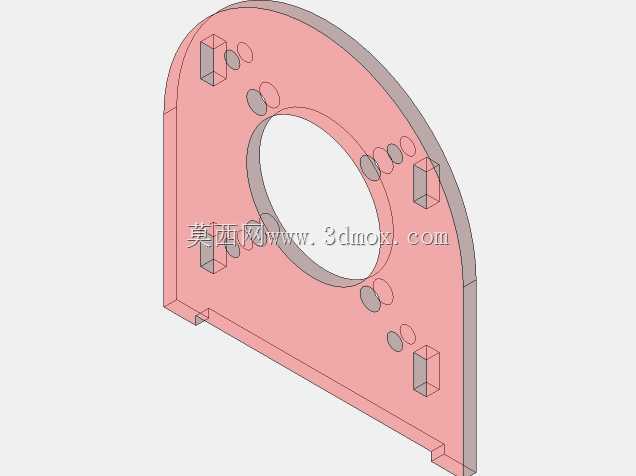

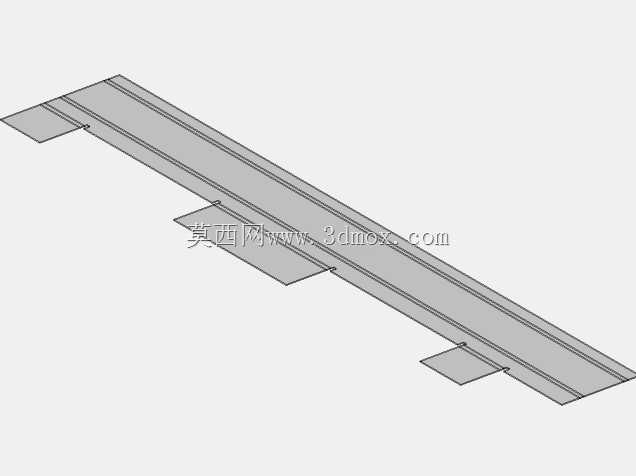

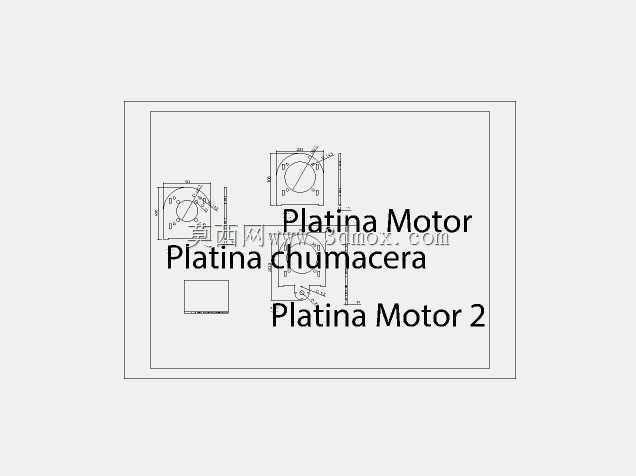

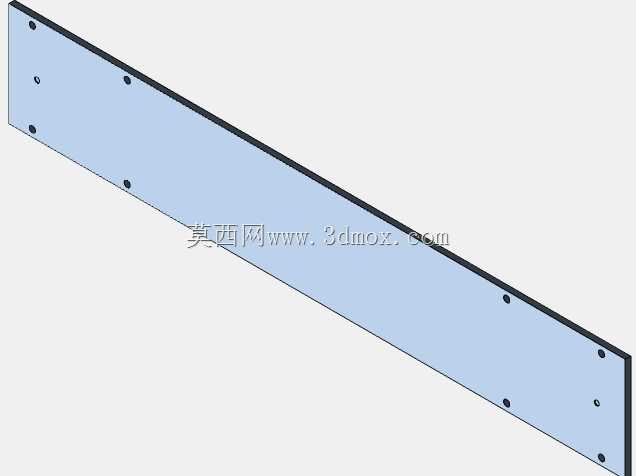

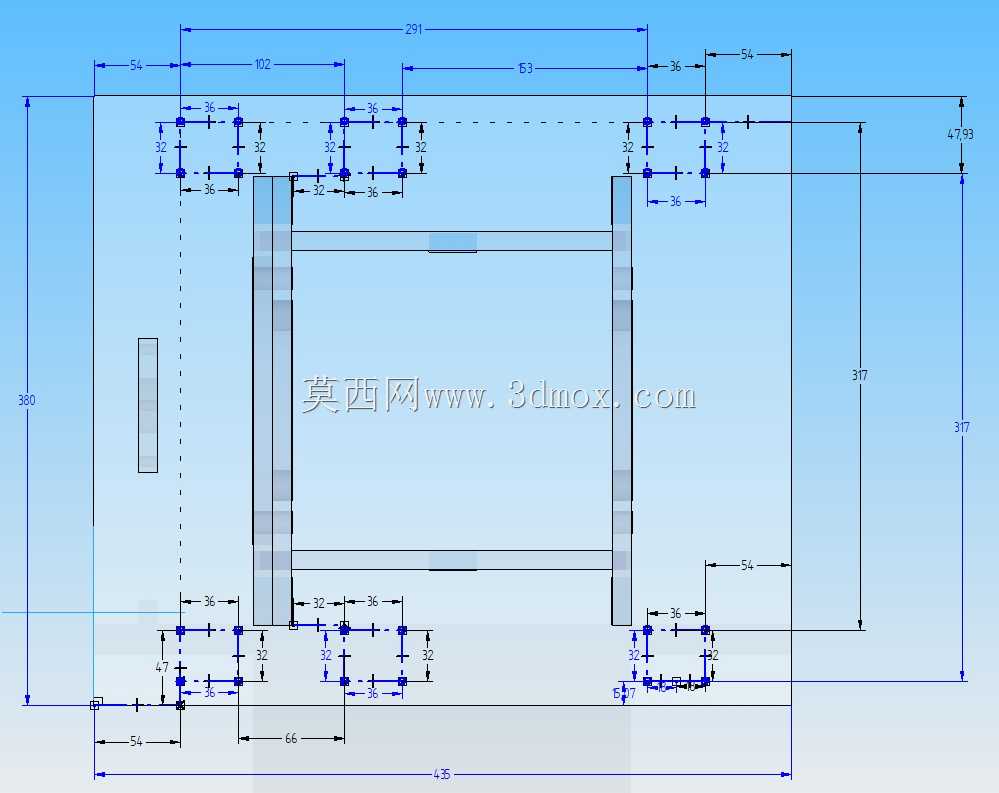

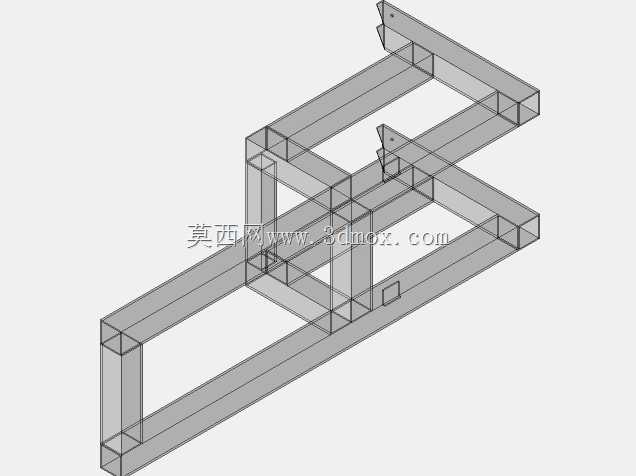

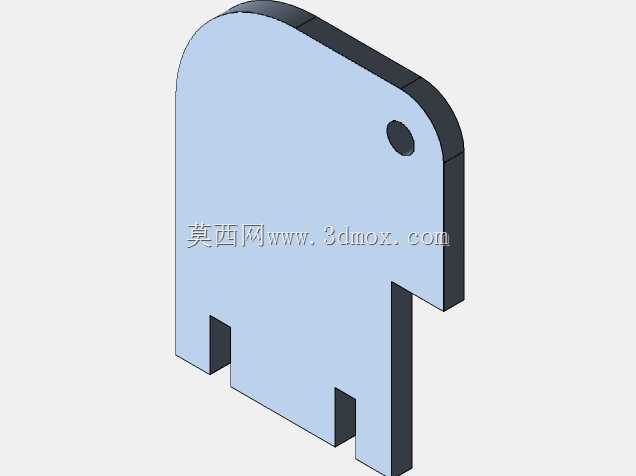

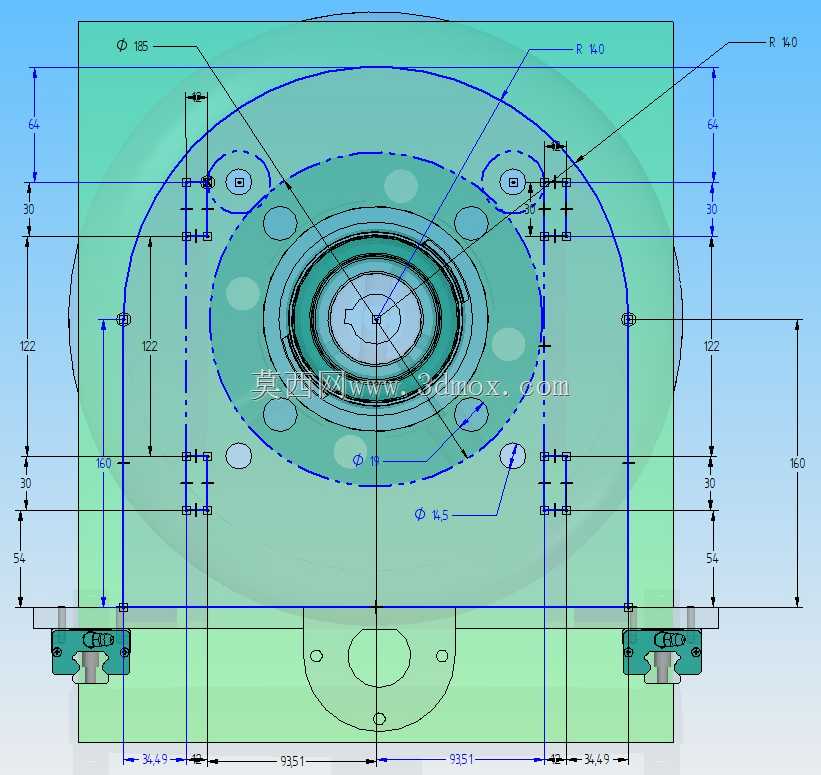

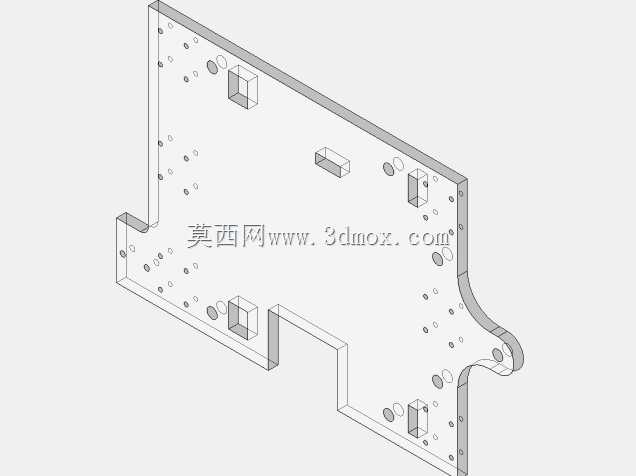

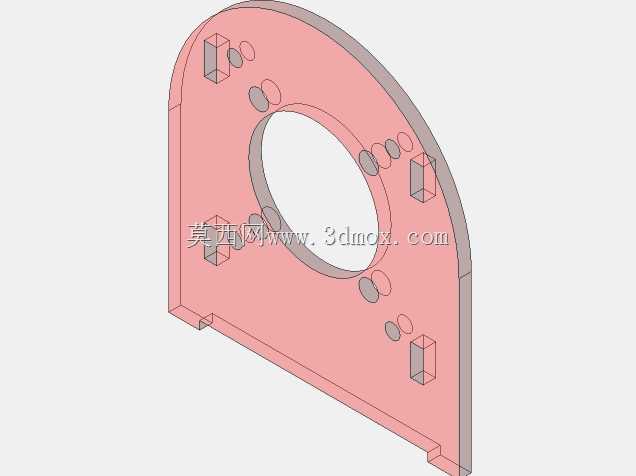

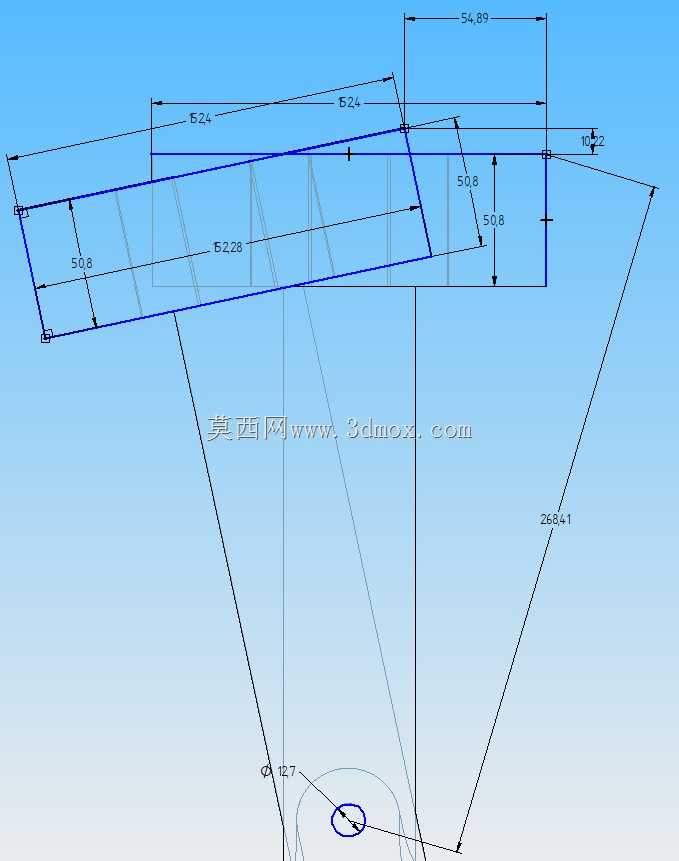

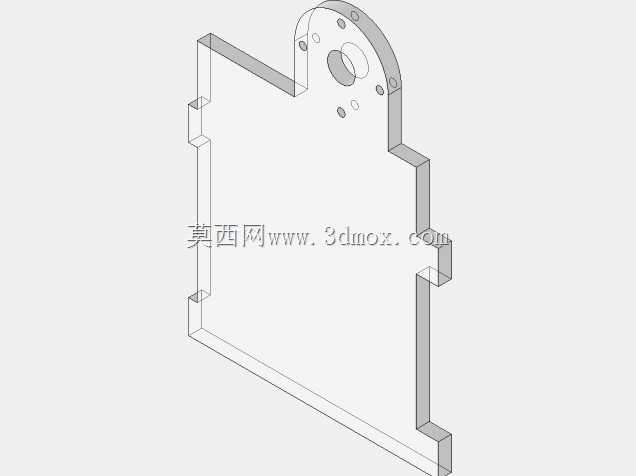

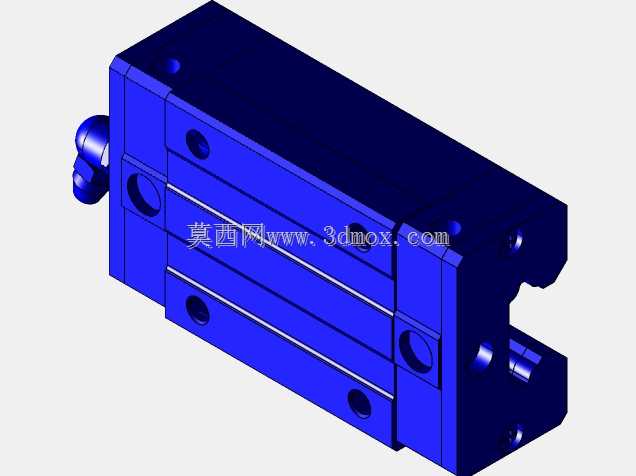

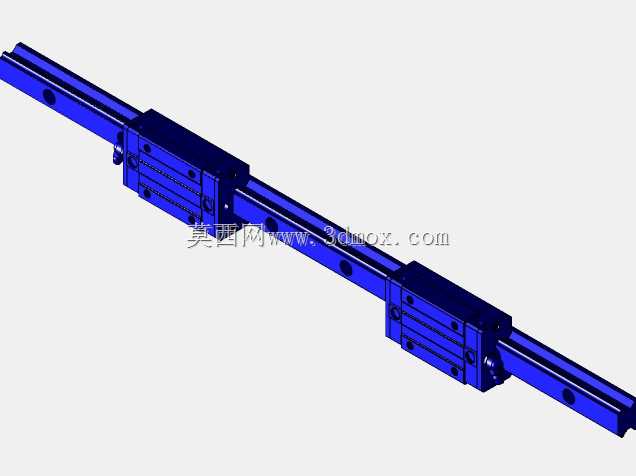

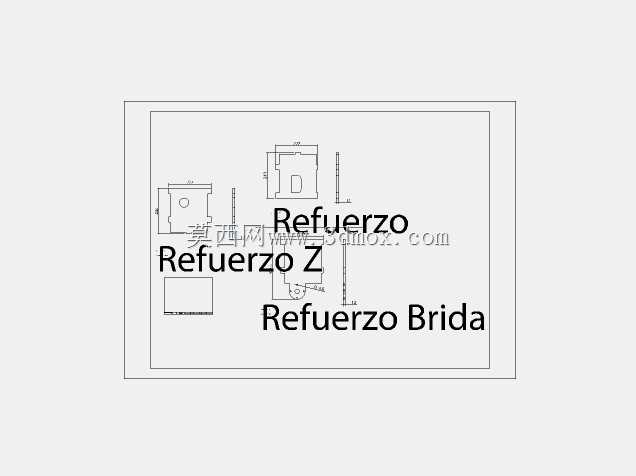

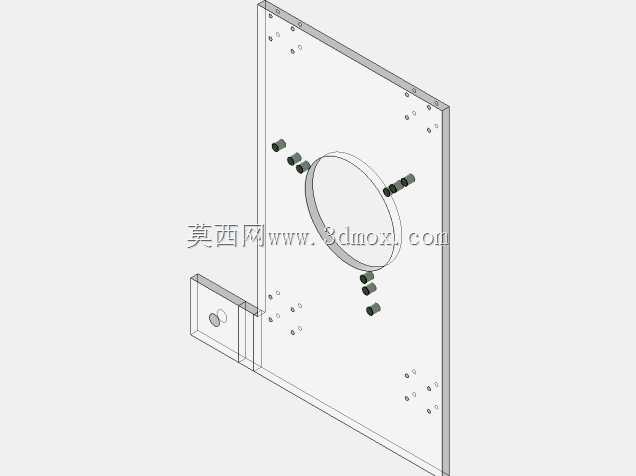

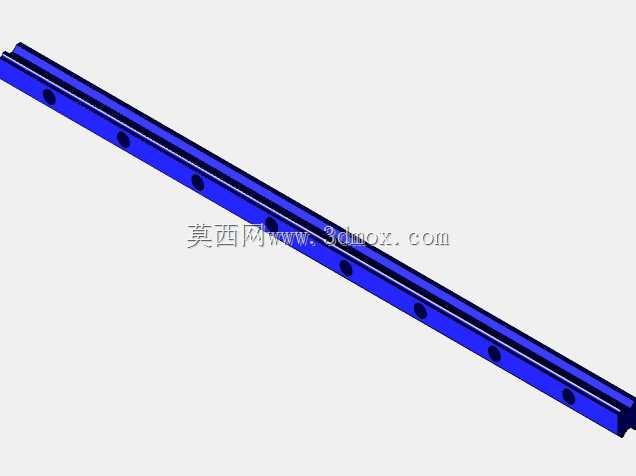

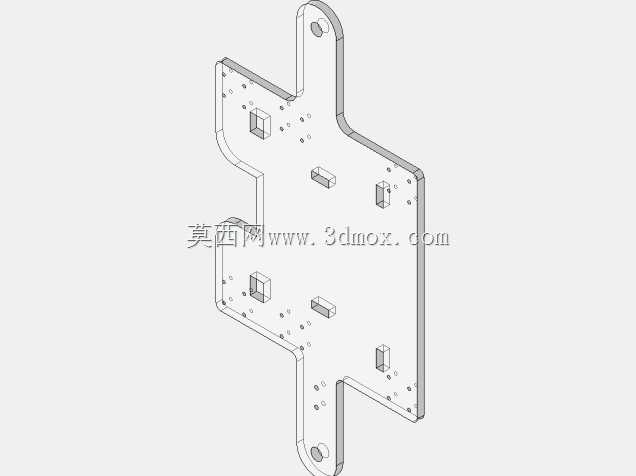

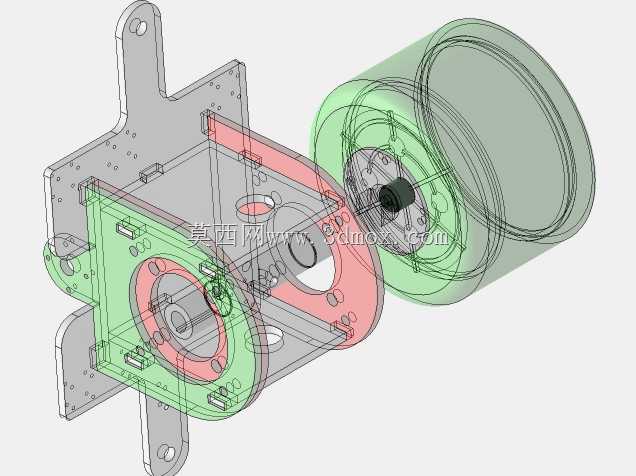

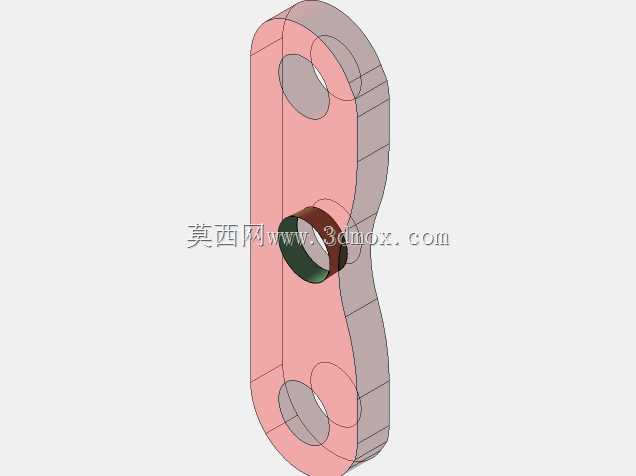

　　这套结构主要面向自动化机加工工位的执行端改造场景，常见于小型专机、台式数控改造设备的切削执行单元搭建，用来衔接主轴驱动部件与设备安装基准面，承担加工过程中主轴的定位支撑、传动路径校准以及外部走线、防护件安装的载体功能。从结构布局来看，整体采用分层式安装面设计，后侧伸出的带孔耳板是与设备主机架的连接基准，耳板上预留的多组安装孔位做了长圆槽与圆孔搭配的设计，既可以在初装时实现小范围的位置微调，抵消机架焊接或者型材拼接带来的安装面形位误差，也能在后期维护更换主轴部件时，快速对齐安装基准，减少重新打表校准的工作量。

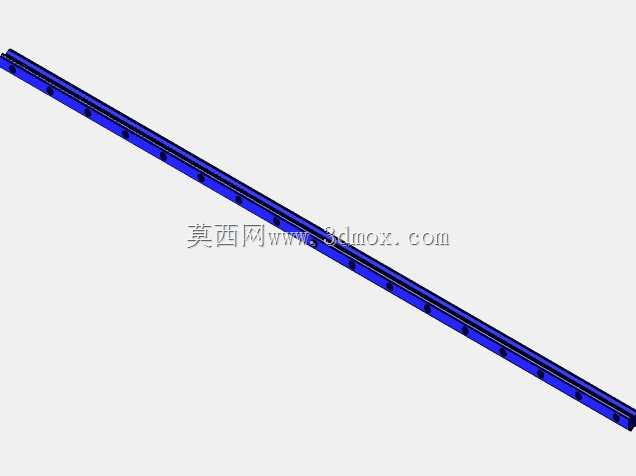

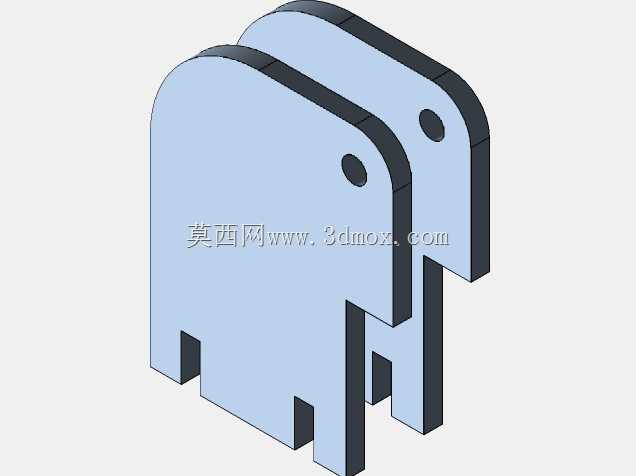

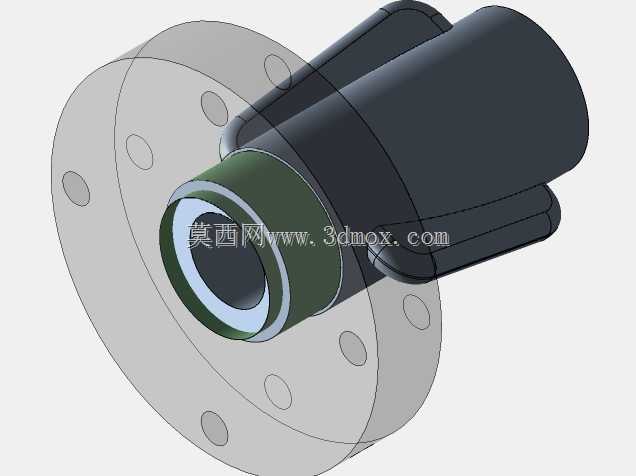

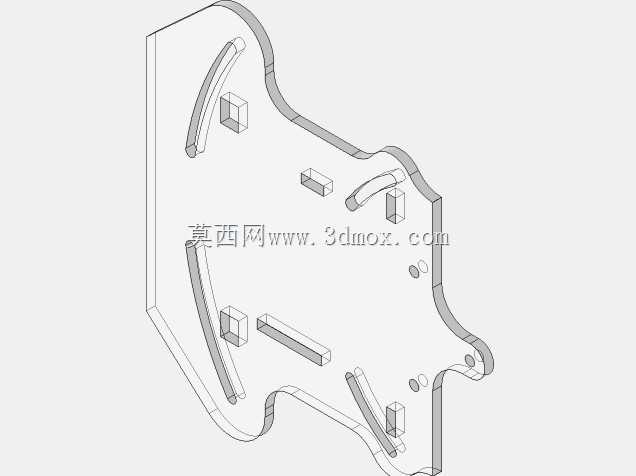

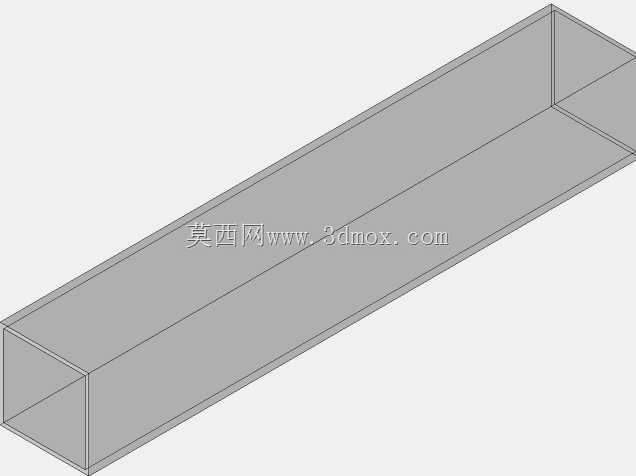

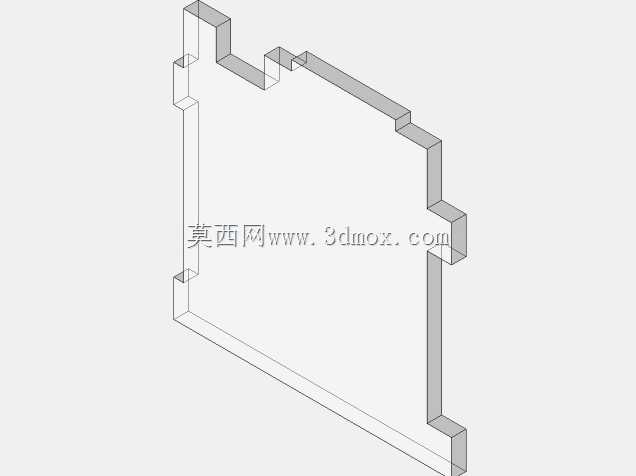

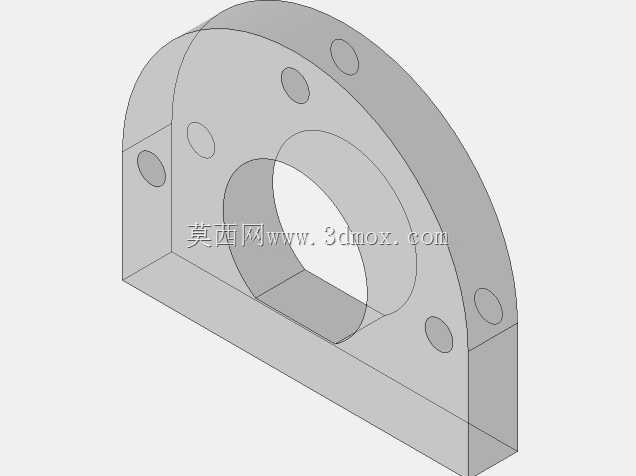

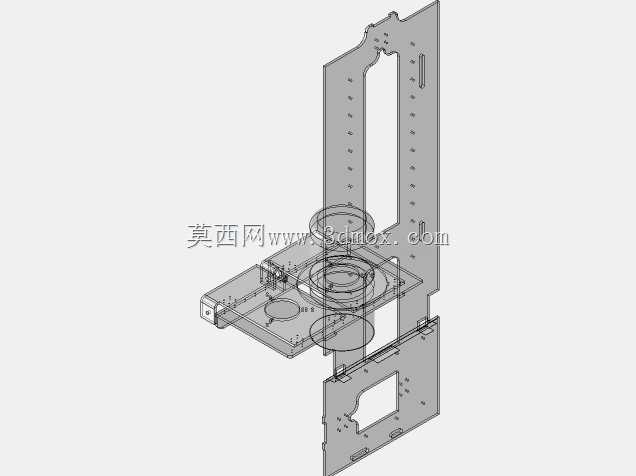

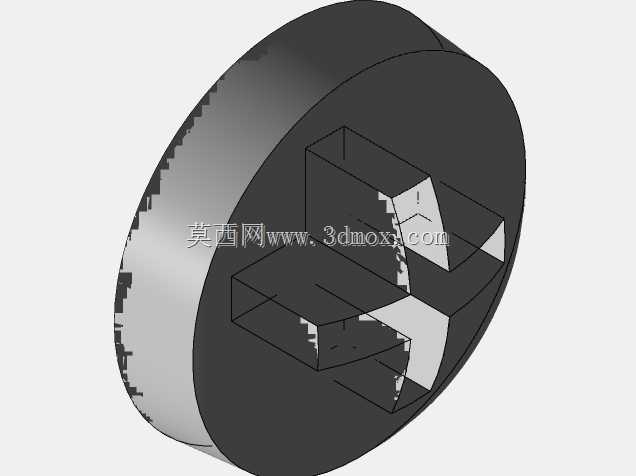

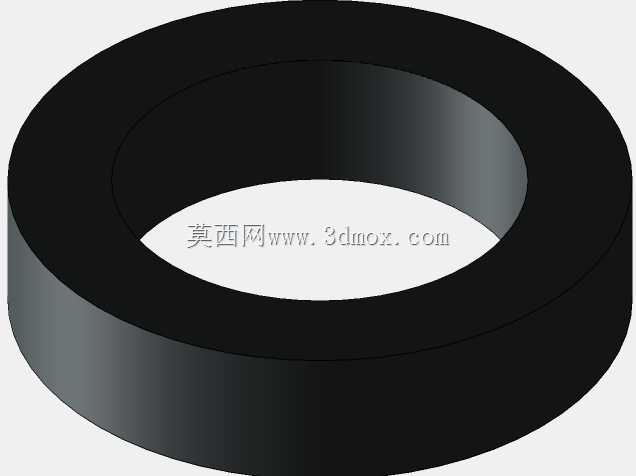

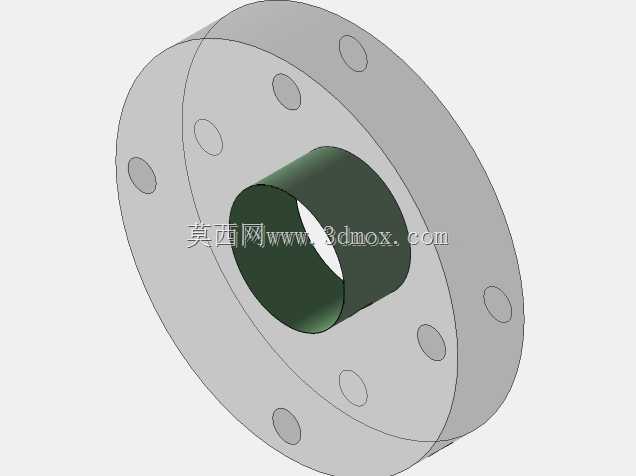

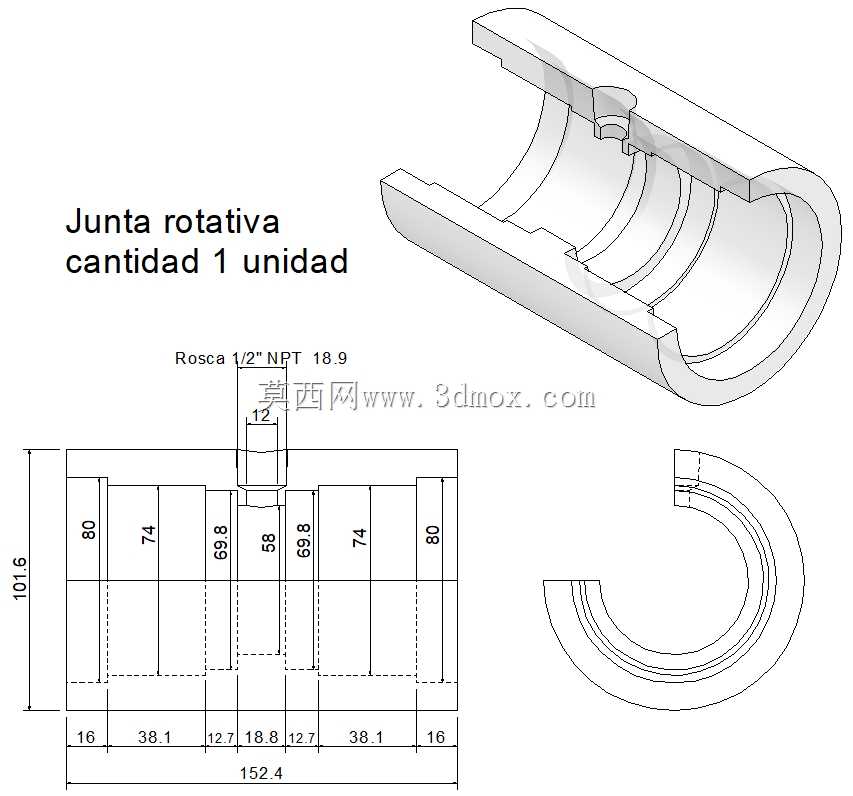

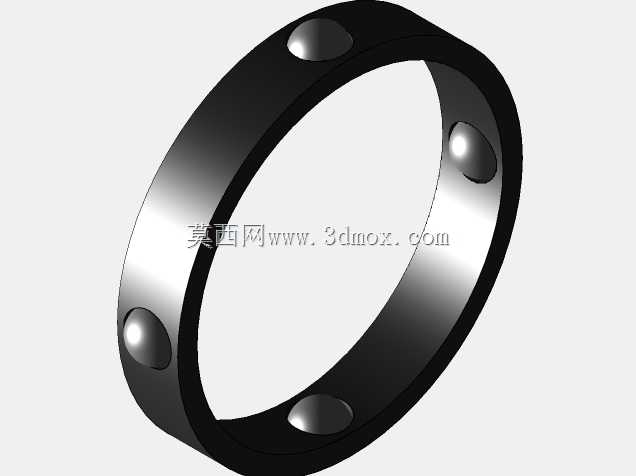

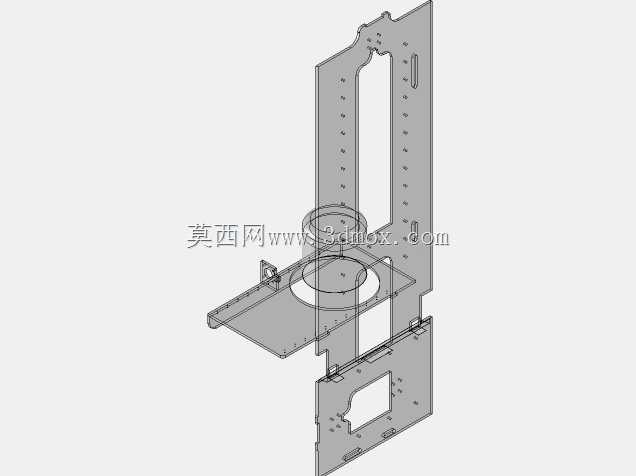

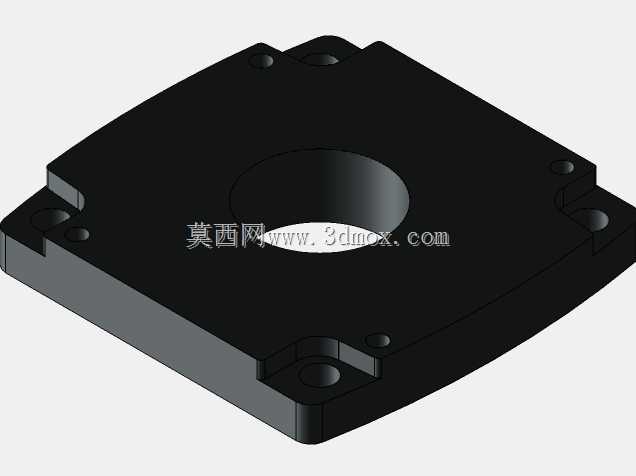

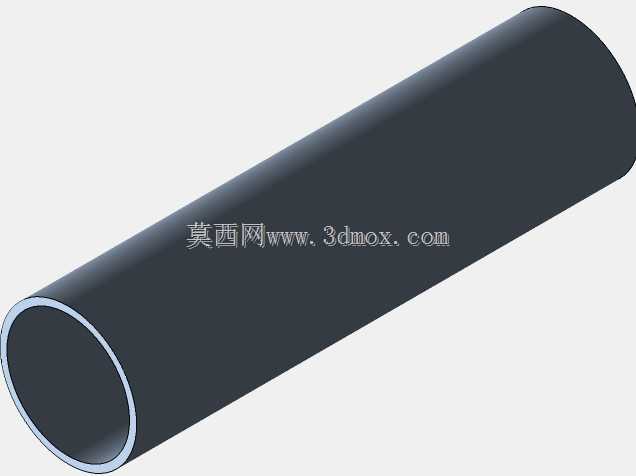

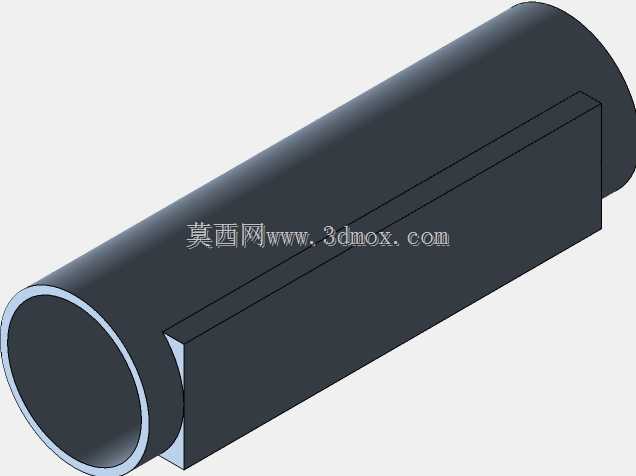

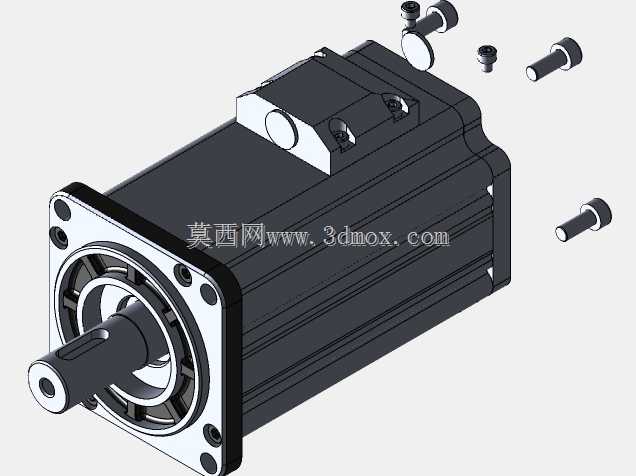

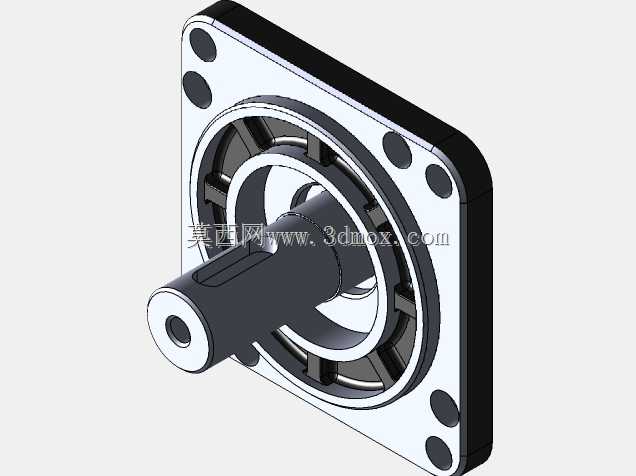

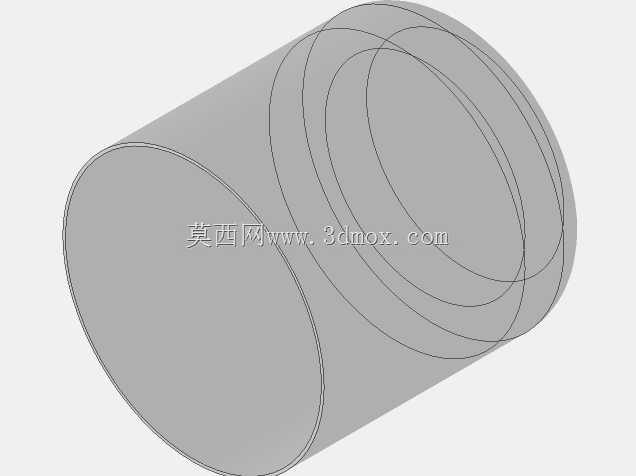

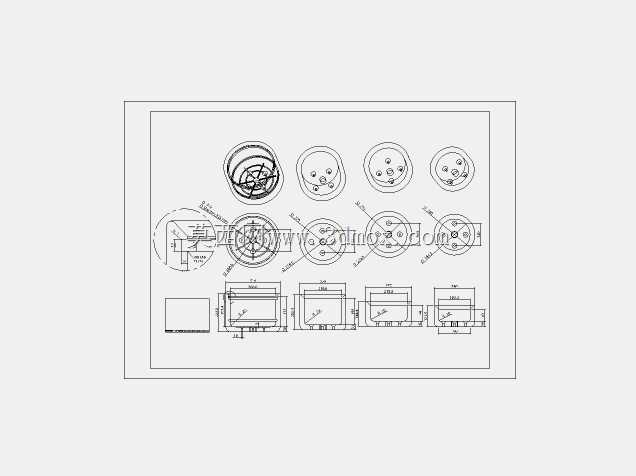

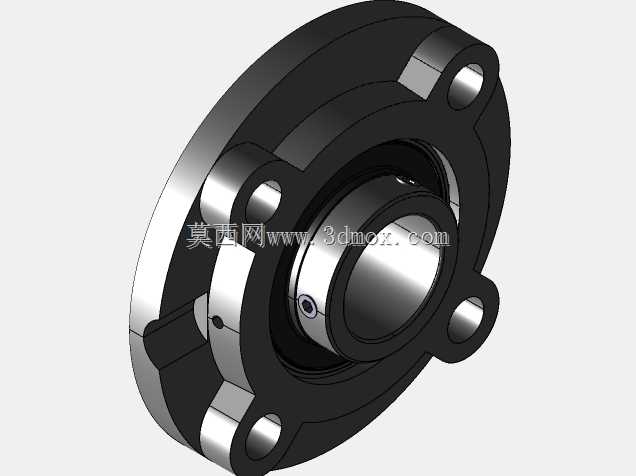

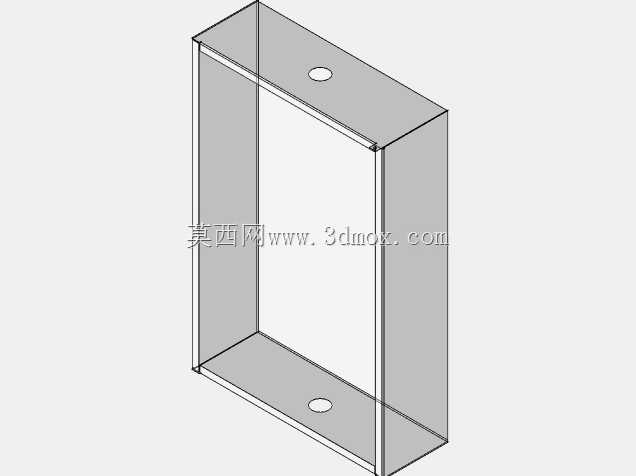

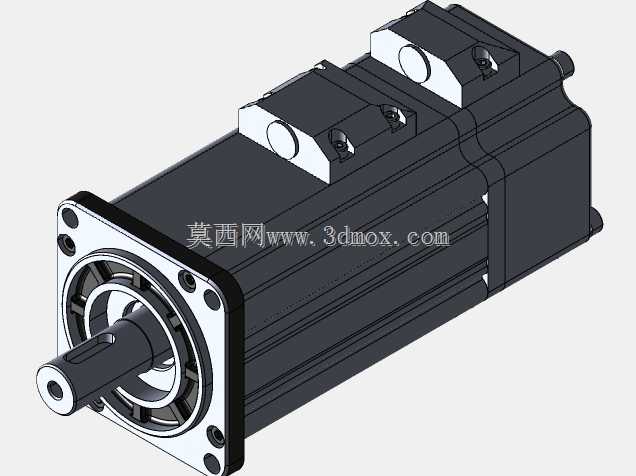

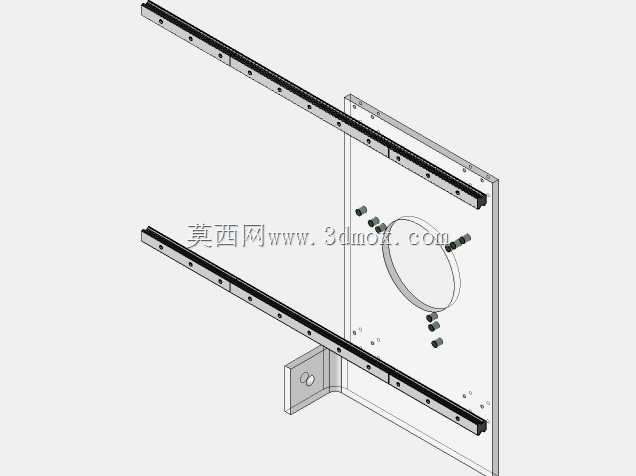

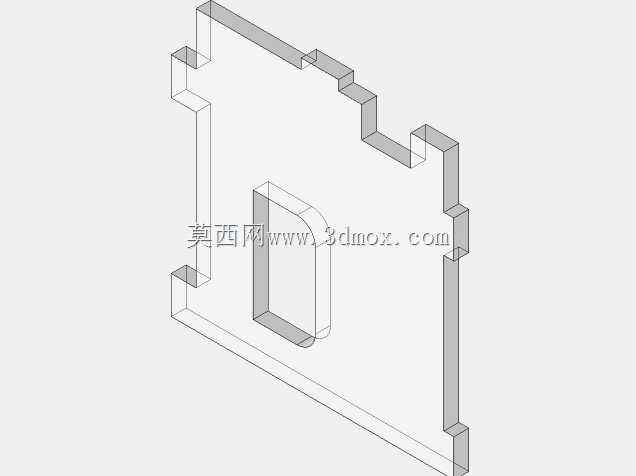

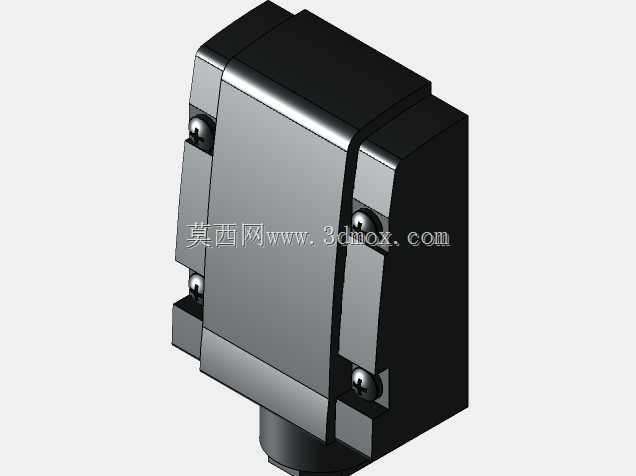

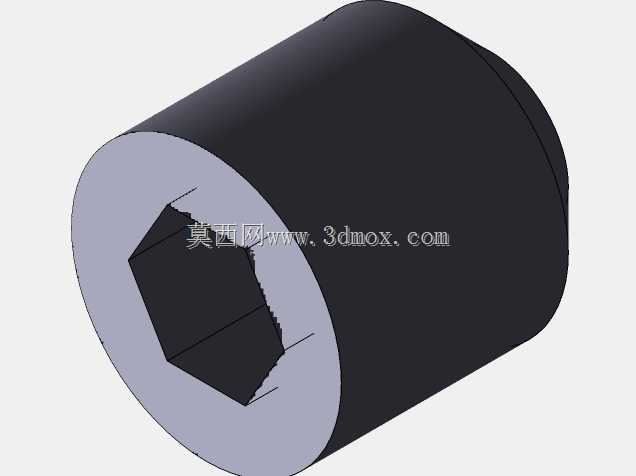

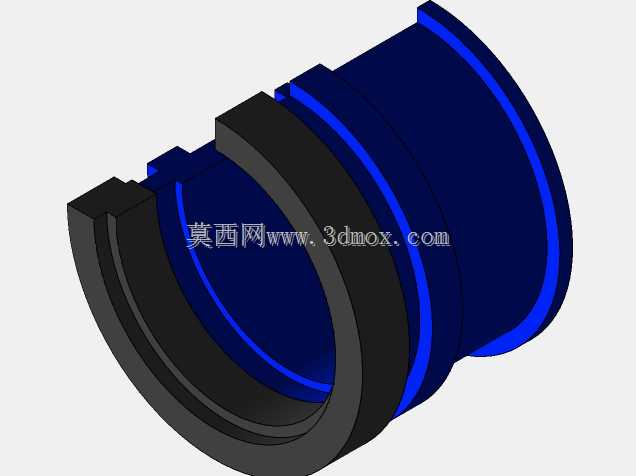

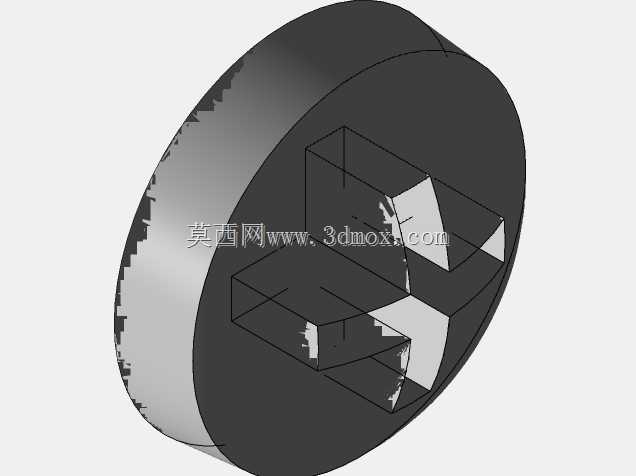

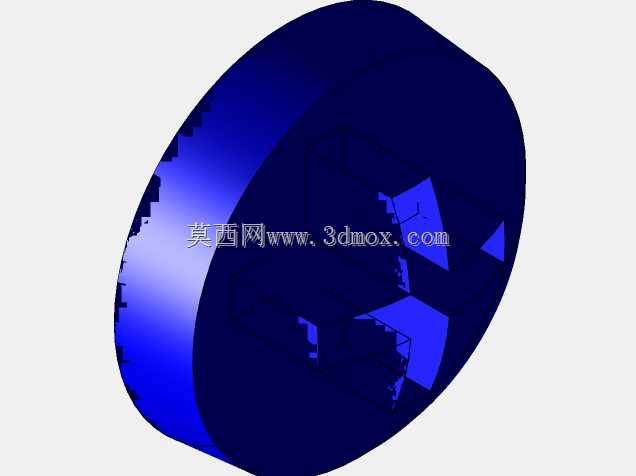

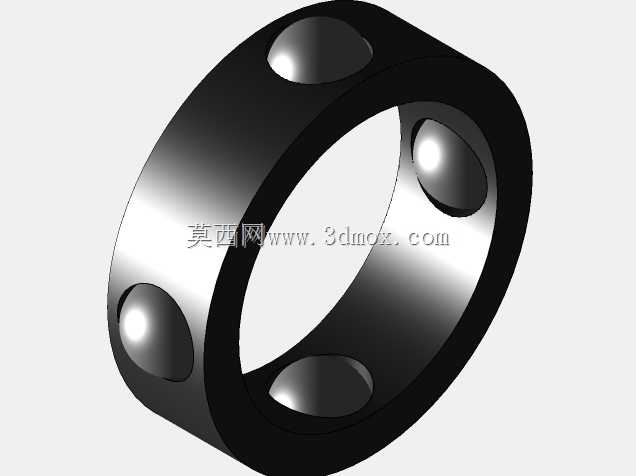

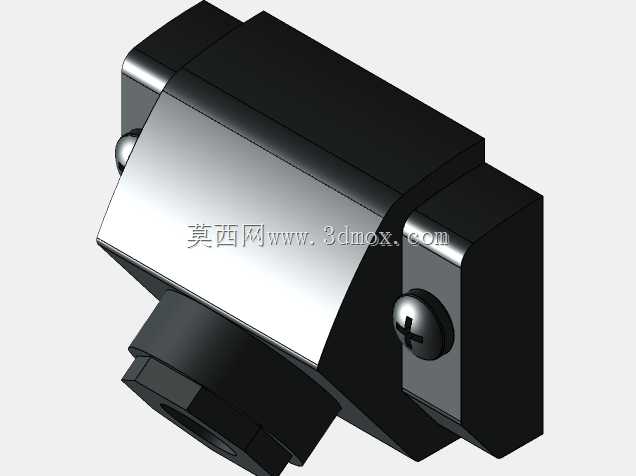

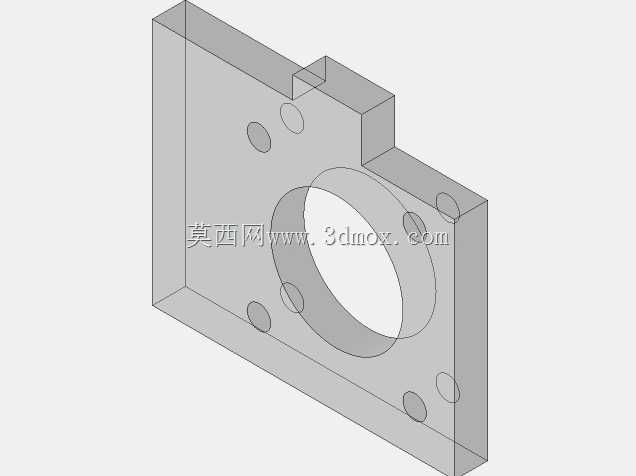

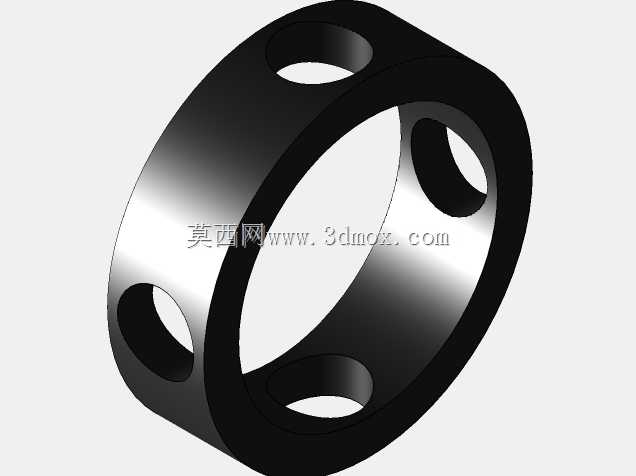

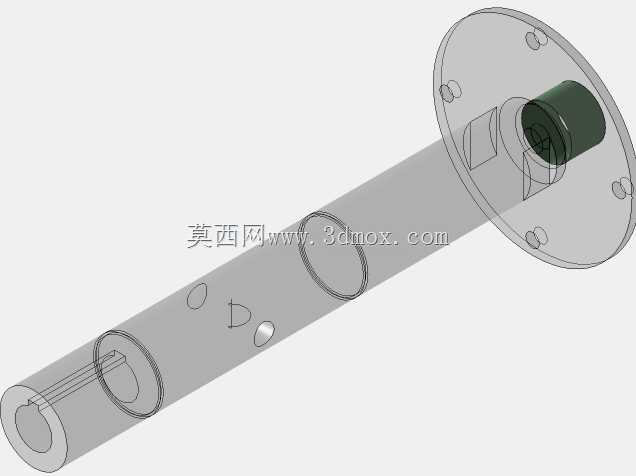

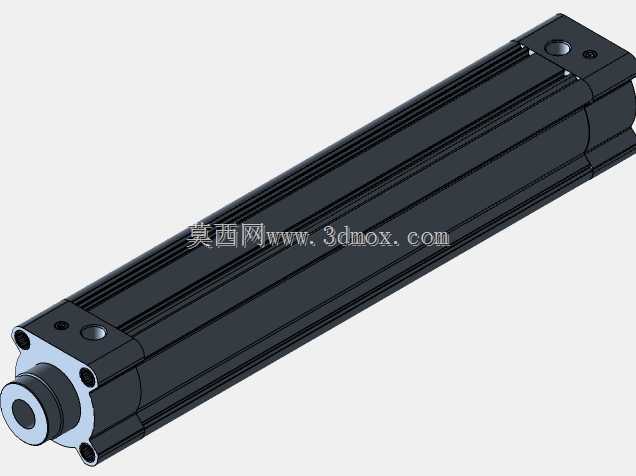

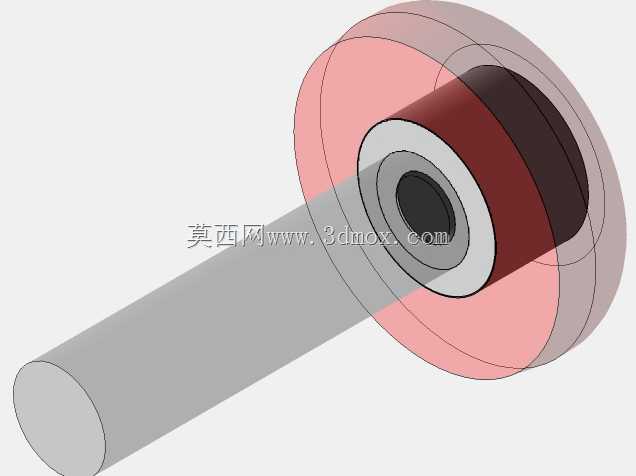

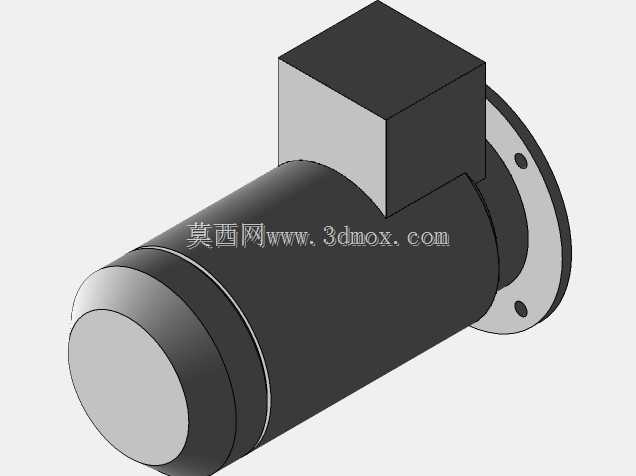

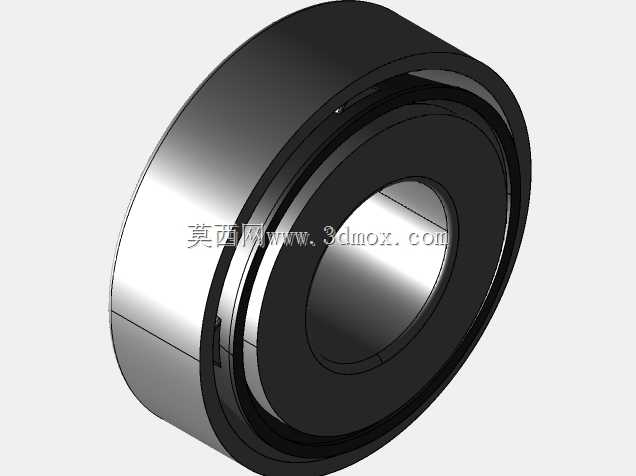

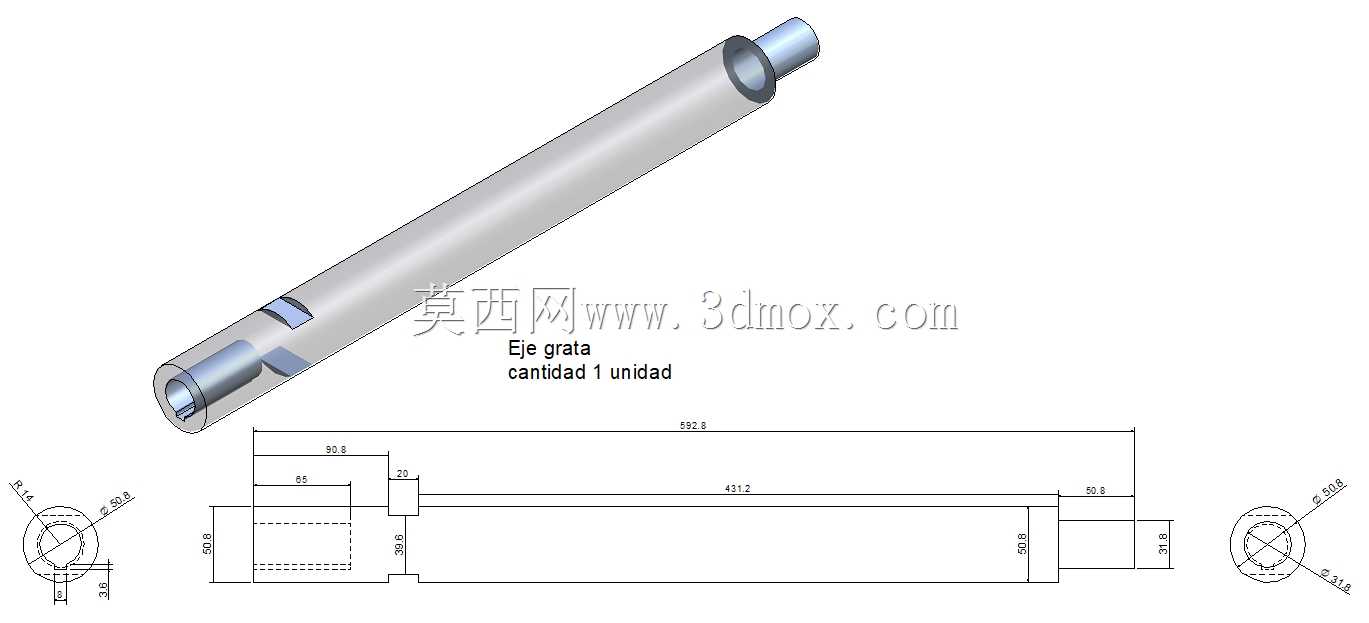

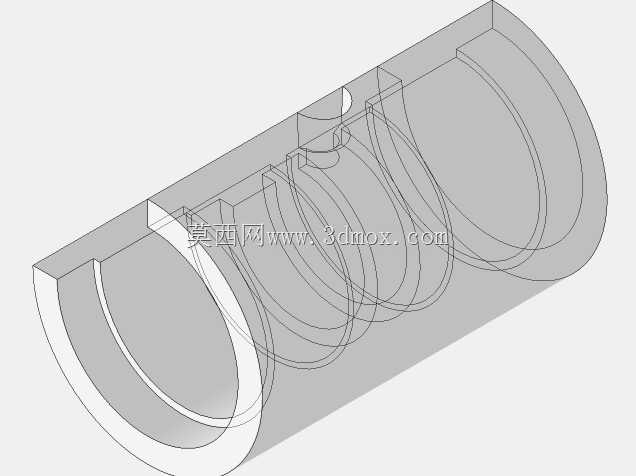

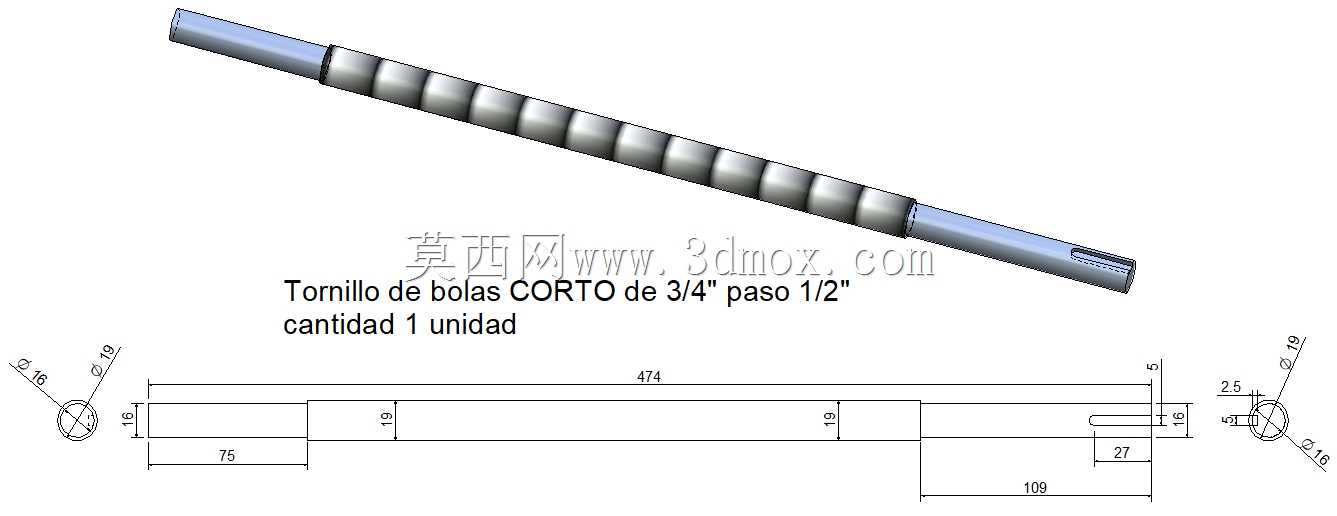

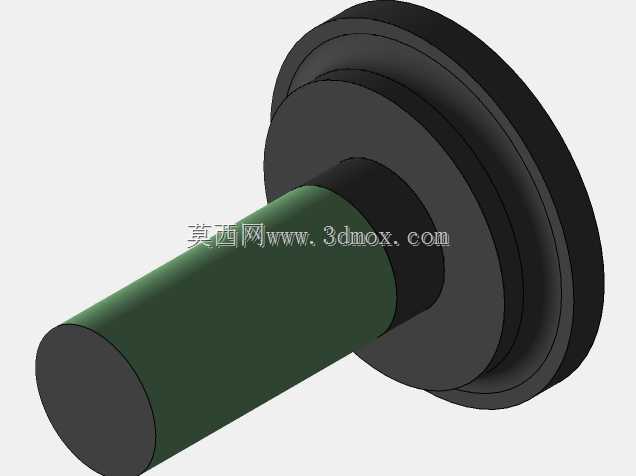

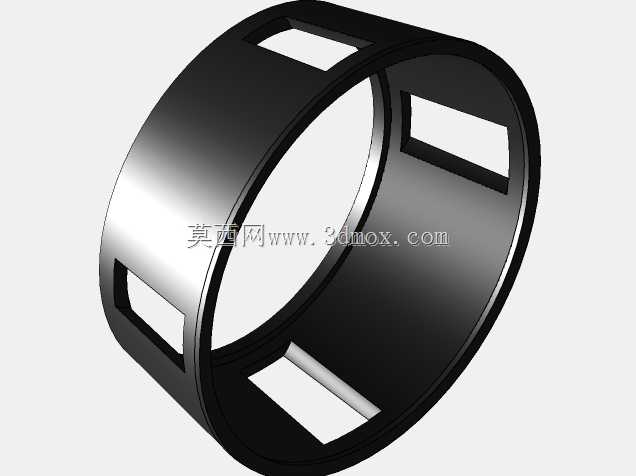

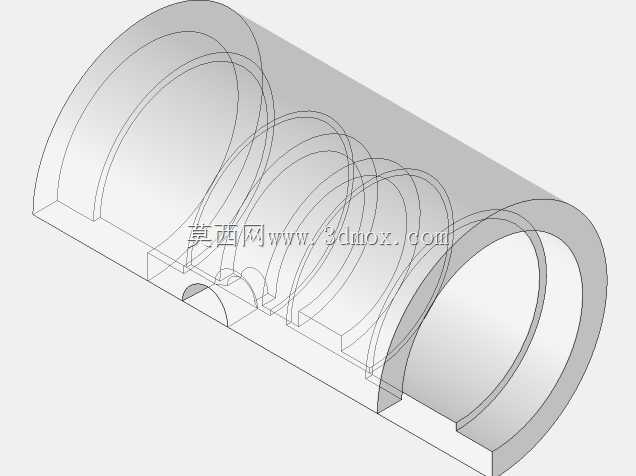

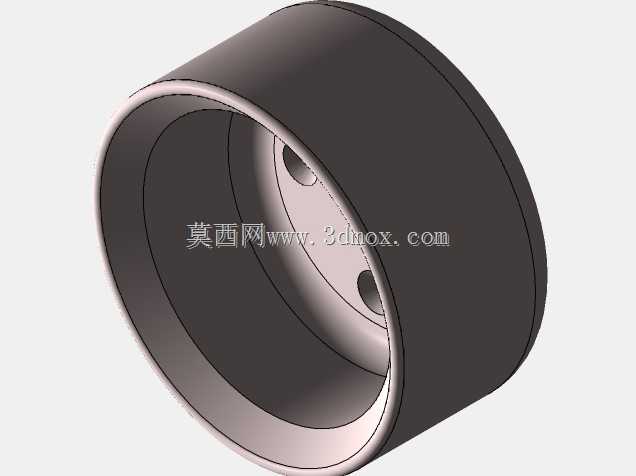

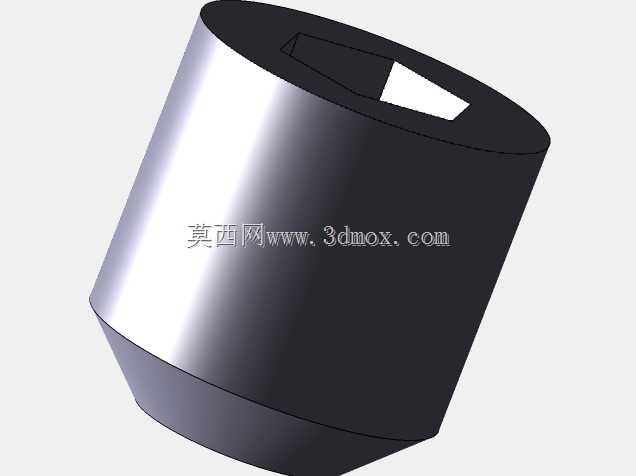

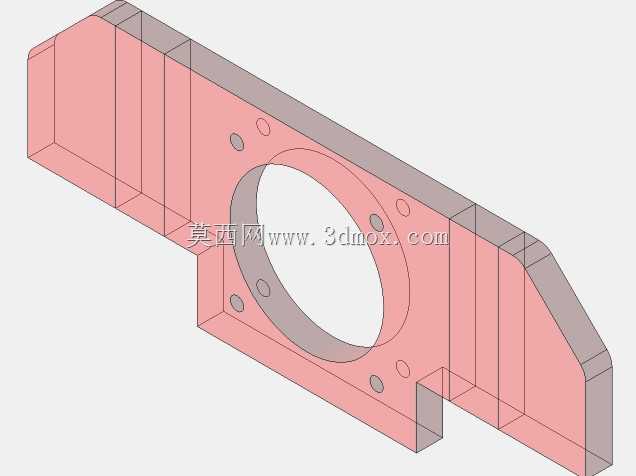

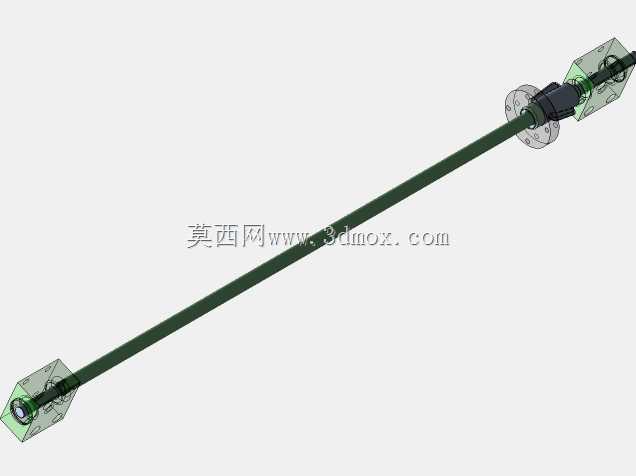

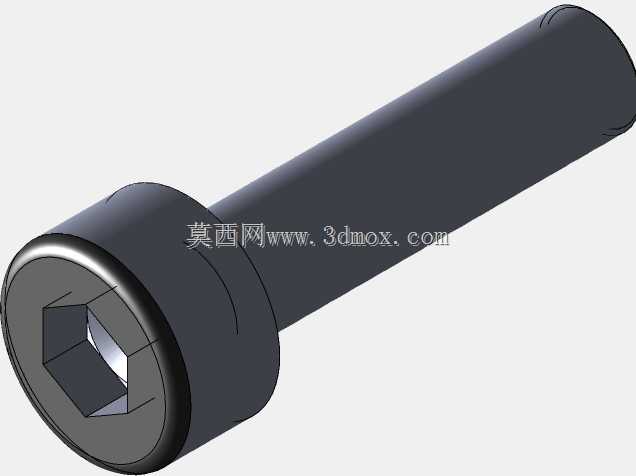

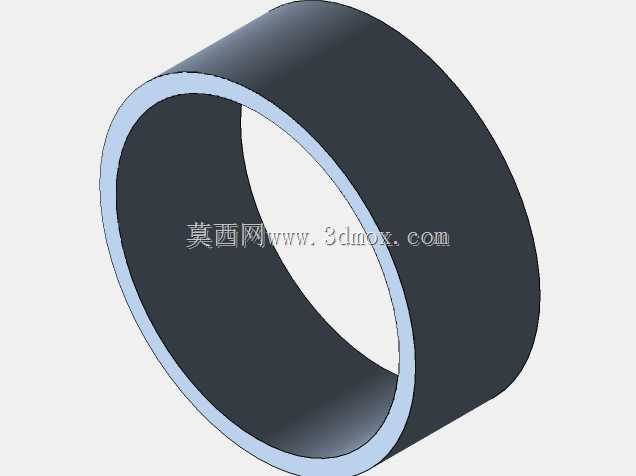

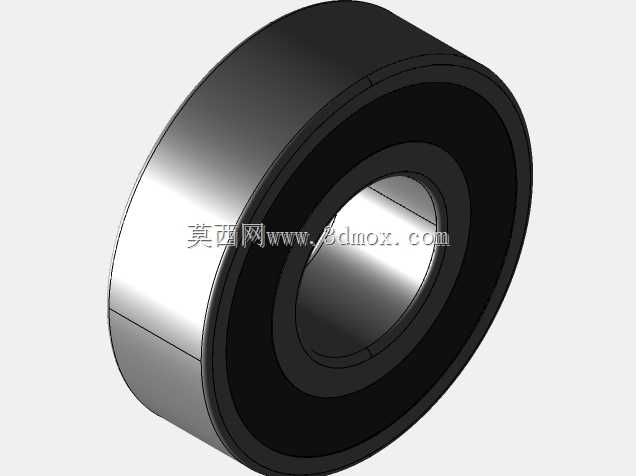

　　中间的腔体结构做了镂空减重处理，腔体内部预留了传动件的容纳空间，不管是同步带传动结构还是直连式联轴器传动，都能在腔体内完成布局，腔体侧壁上的多组凸台是走线压块、接近开关安装座的固定位置，加工时这些凸台的端面都做了铣平处理，保证安装后的检测元件与主轴转动部件的检测间隙稳定，避免加工过程中因振动导致检测信号丢失。前侧的环形安装法兰是与主轴套筒配合的定位面，法兰端面的止口尺寸与通用直径的电主轴、气动主轴套筒外径做了公差匹配，安装时只需要将主轴套筒穿入止口，拧紧法兰周向的紧定螺钉就能完成主轴的径向固定，法兰上分布的多组通孔是前端防护盖、气封环的安装位，加工时可以根据现场的切削工况选择安装对应的防护部件，比如进行铝材干式切削时可以加装防尘气封，进行钢材湿式切削时可以加装切削液挡圈，避免切屑或者切削液进入主轴轴承部位影响使用寿命。

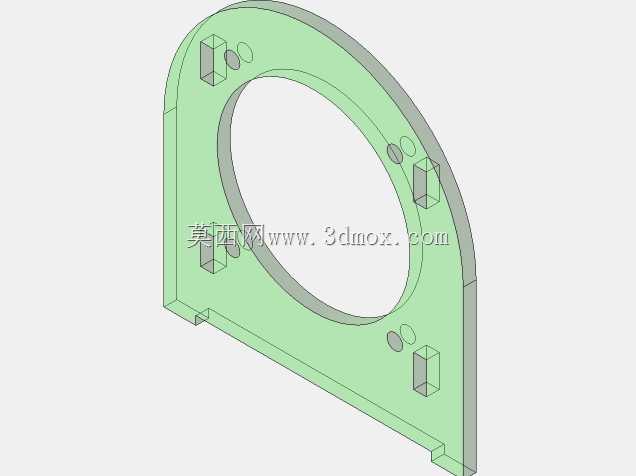

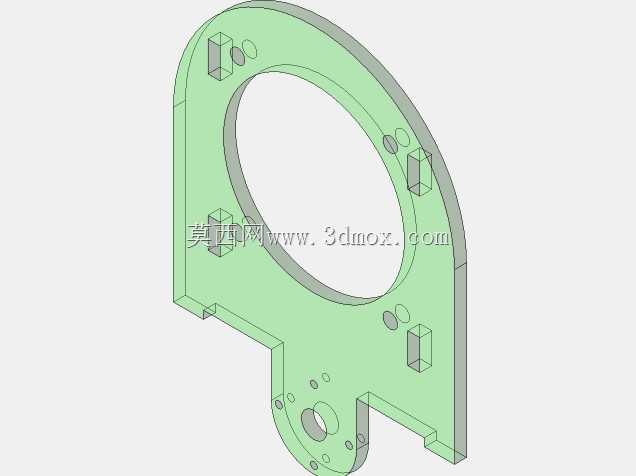

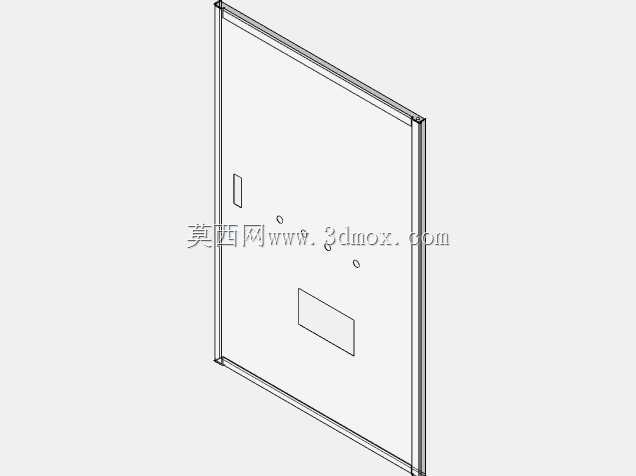

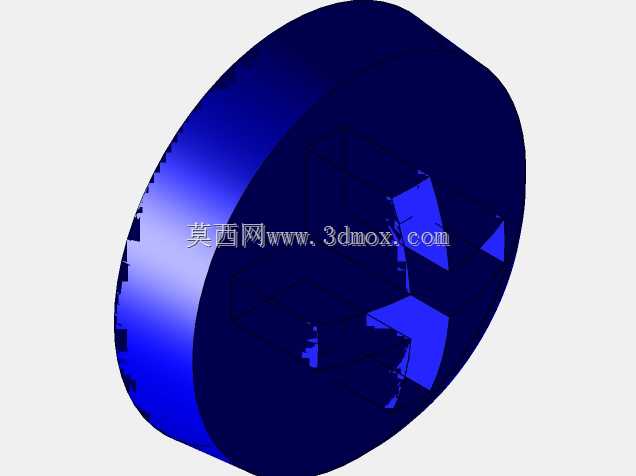

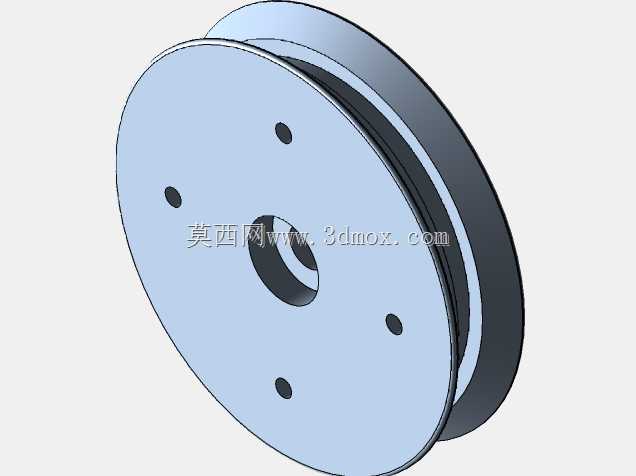

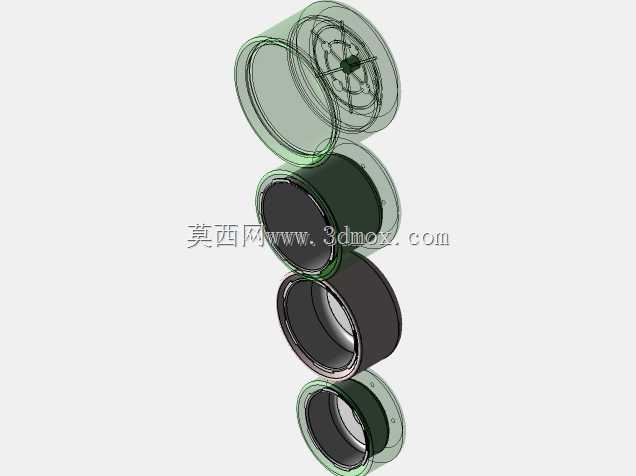

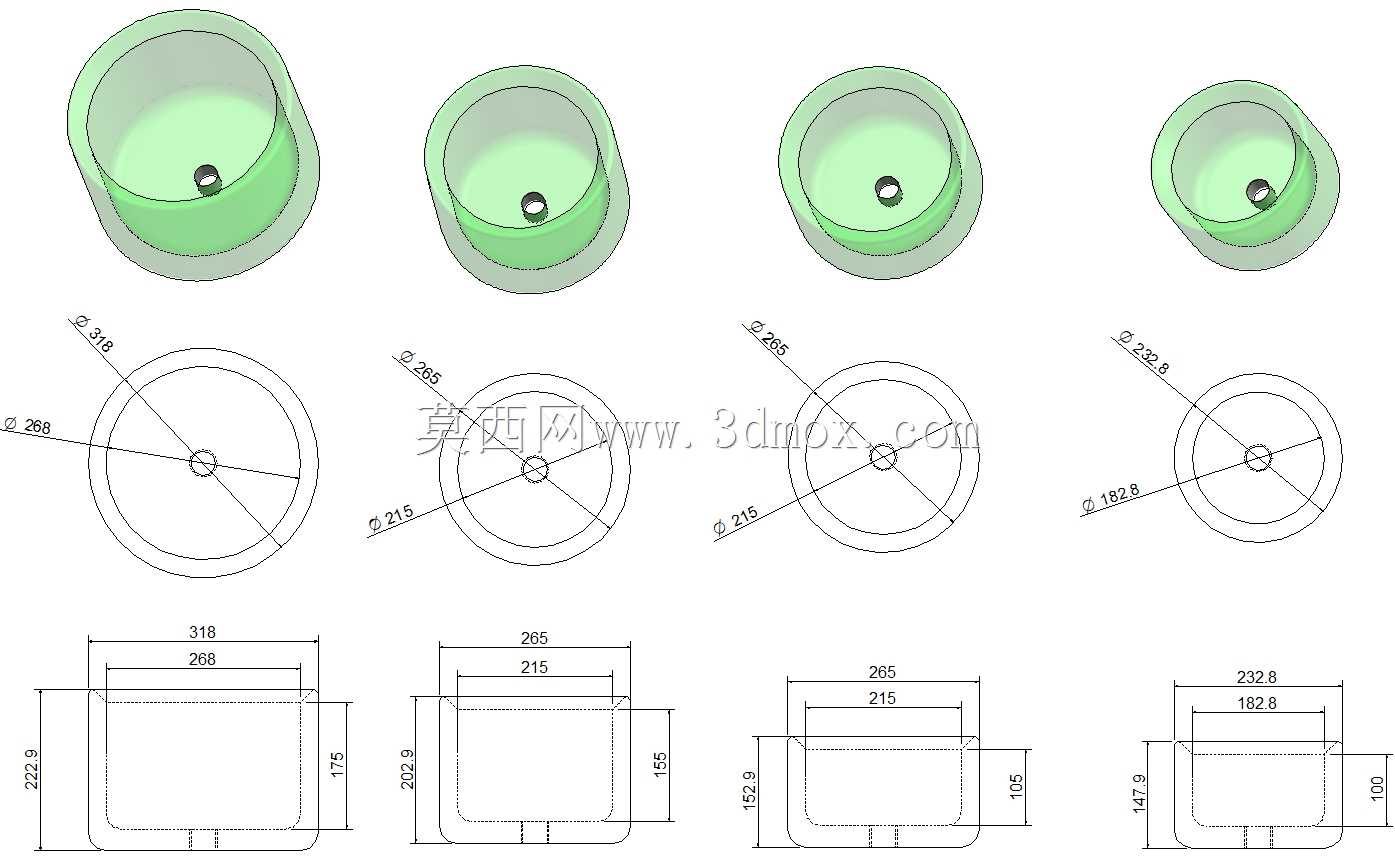

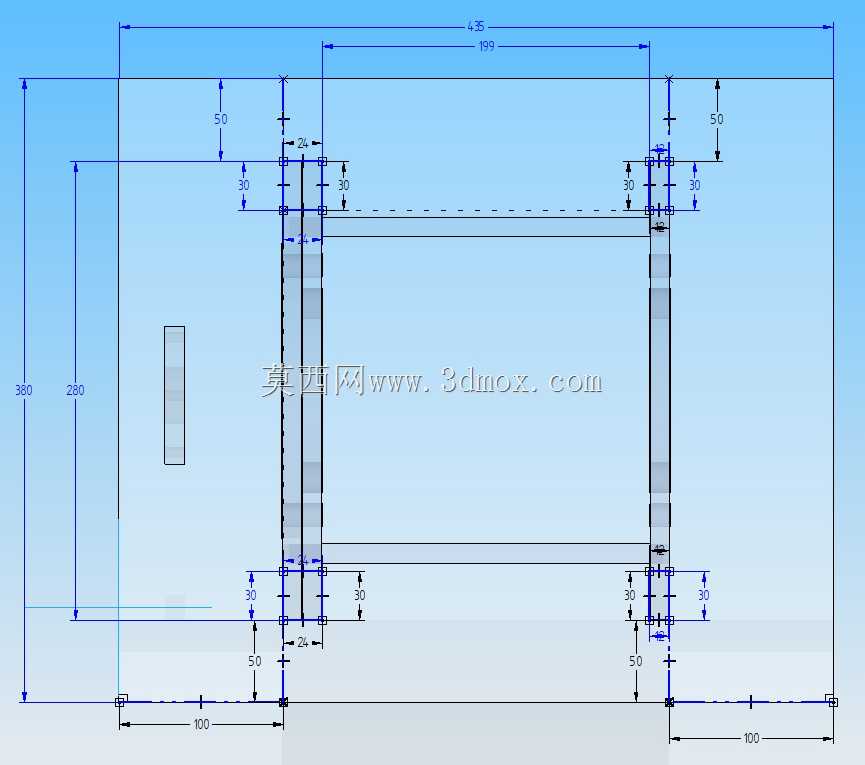

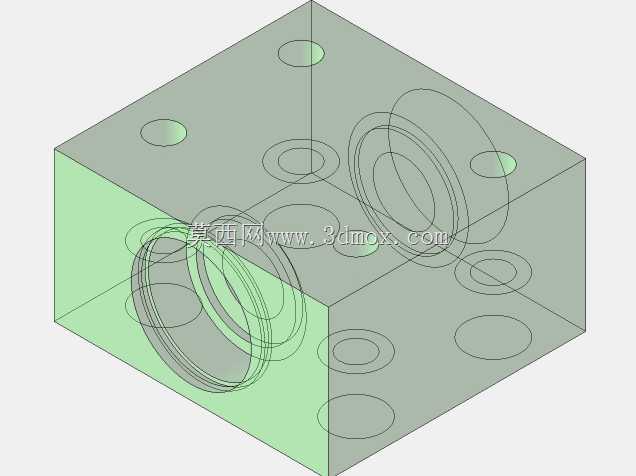

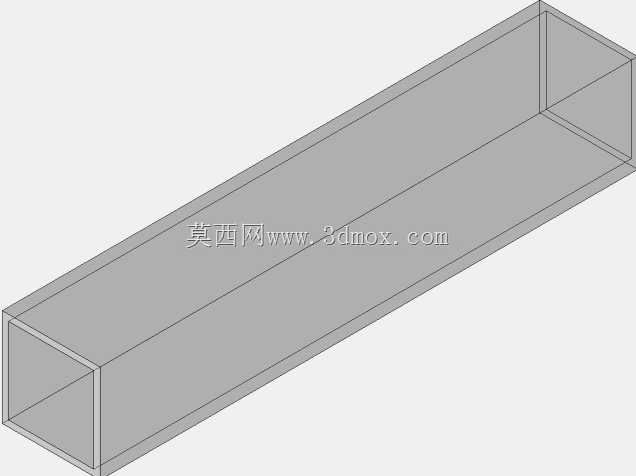

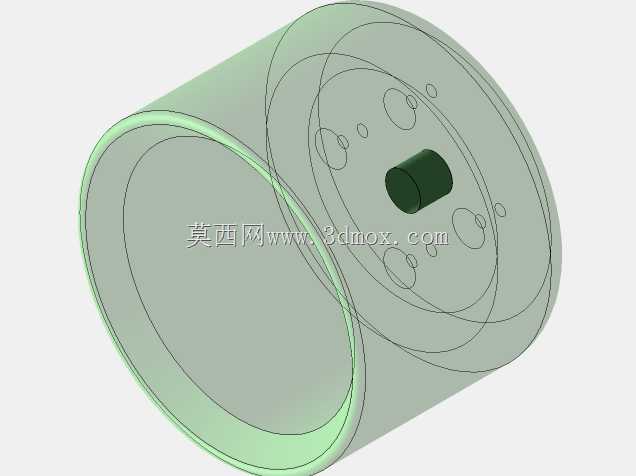

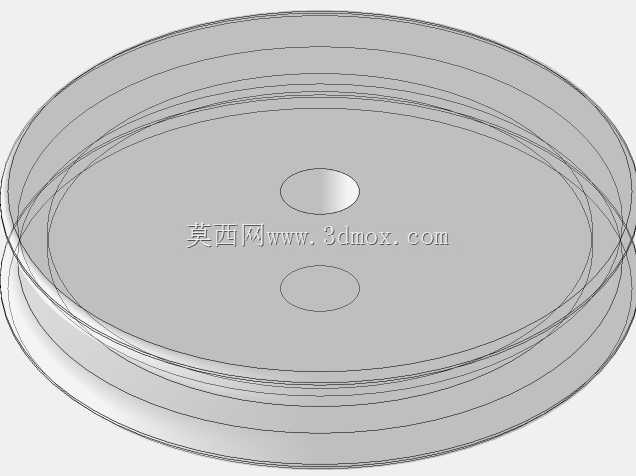

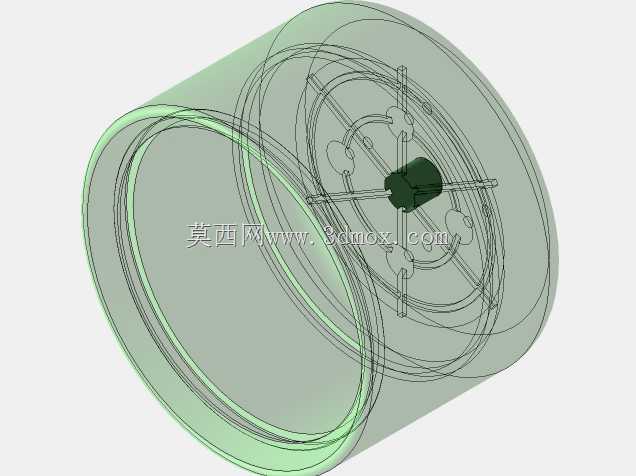

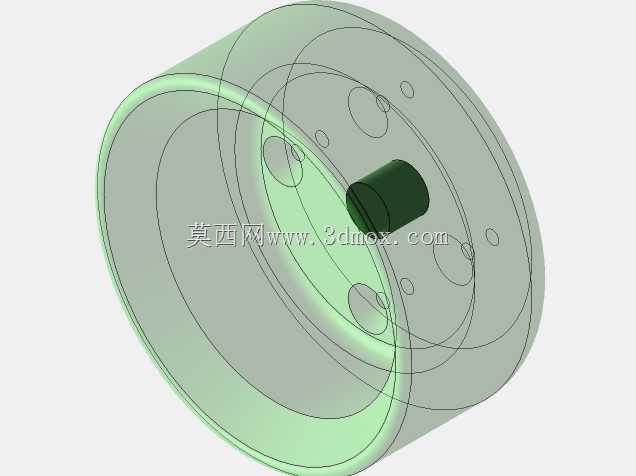

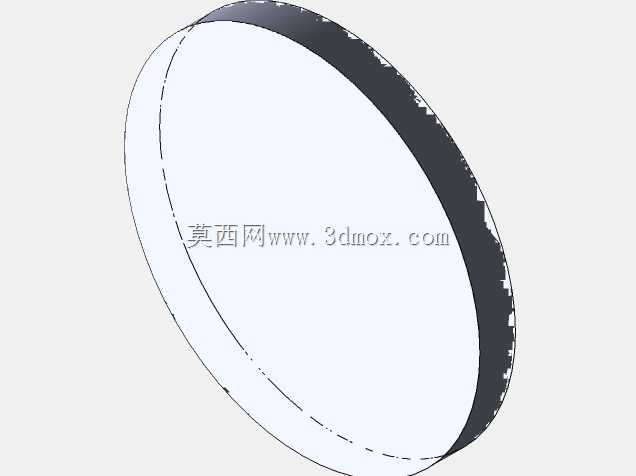

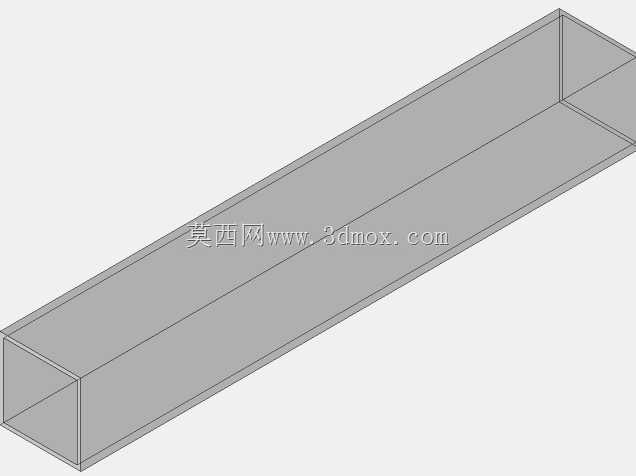

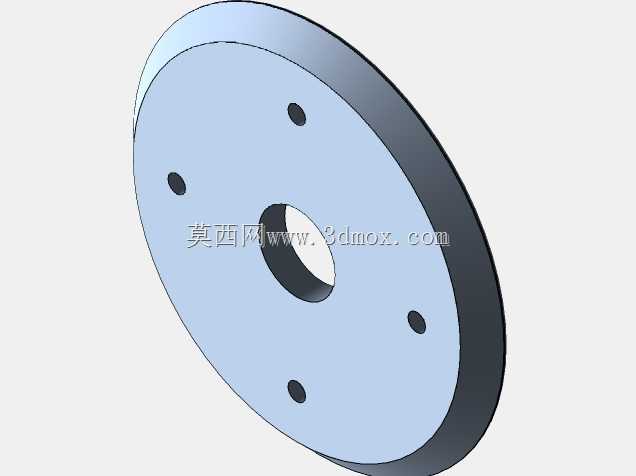

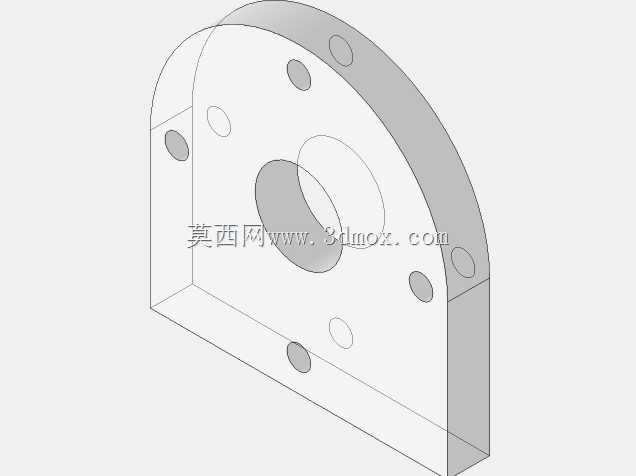

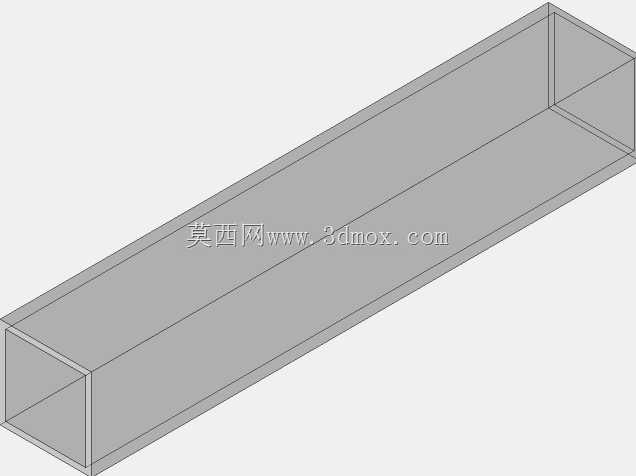

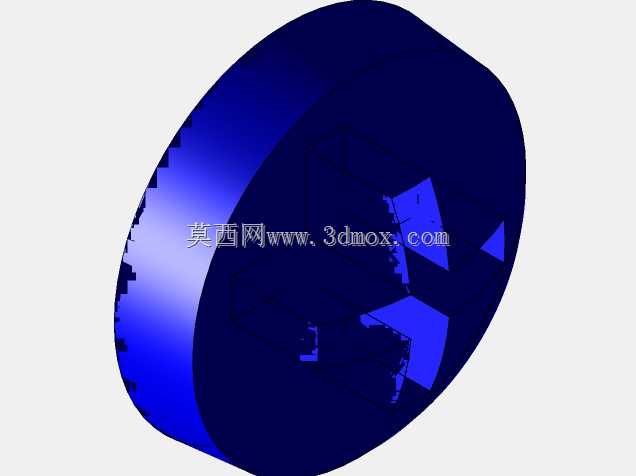

　　绿色的端盖结构是腔体的侧封部件，端盖上预留的环形槽是密封胶条的安装位，装配后可以实现腔体的IP54级防护，避免加工过程中的细小切屑、粉尘进入腔体内部磨损传动部件，端盖中心的通孔是主轴后端编码线、气管的走线出口，孔位处做了圆角倒钝处理，避免穿线时划伤线缆外皮。从安装边界来看，整体结构的轴向总长度控制在小型台式设备的安装允许范围内，径向最大尺寸不会超出常规120mm主轴安装座的轮廓边界，后侧耳板的安装孔距适配常见的4040、4080铝型材机架的孔位间距，不需要额外做转接板就能直接固定在型材机架上。

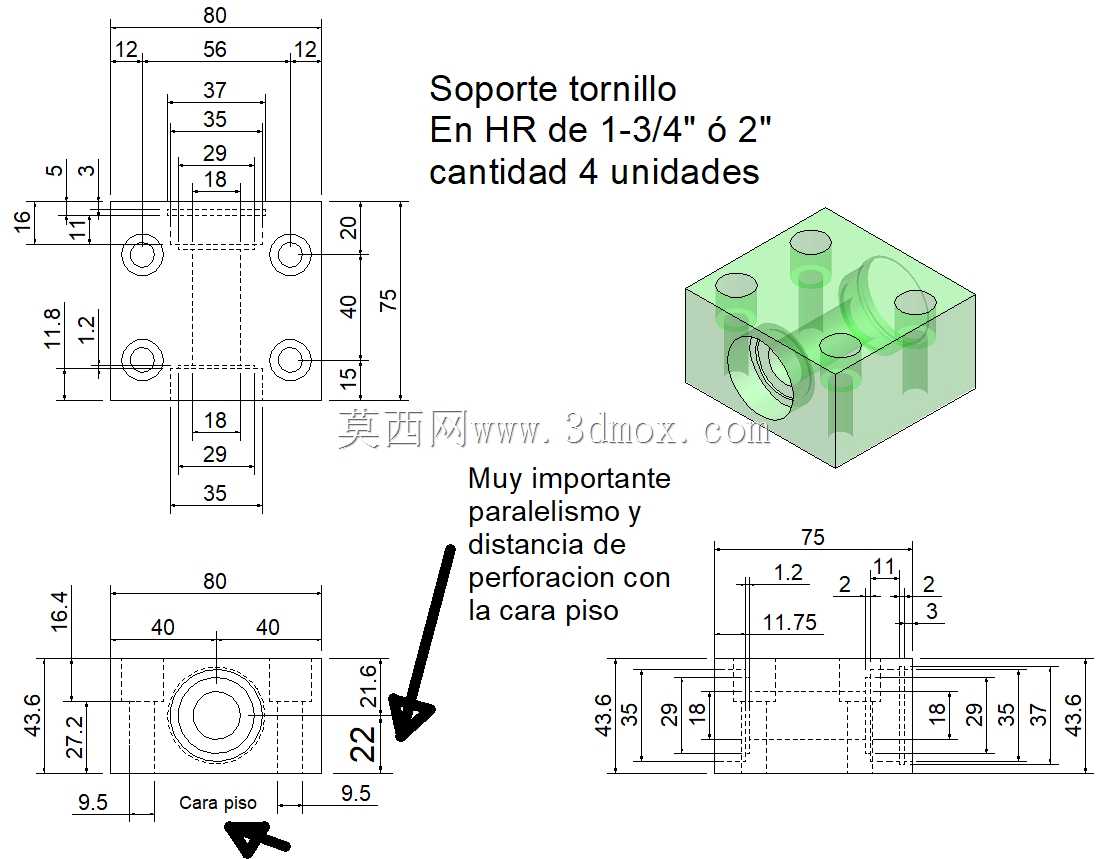

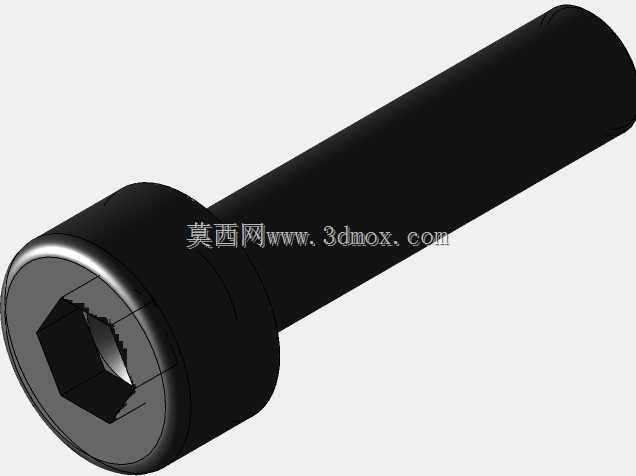

　　设计过程中重点考虑了加工工况下的受力变形问题，腔体的受力筋条沿着主轴切削受力的方向做了斜向布置，在满负荷切削的径向力作用下，安装面的形变量可以控制在0.02mm以内，满足精加工工位的精度要求；同时所有的安装孔位都做了锪平处理，避免螺栓装配时因为孔口毛刺导致的安装面贴合不实，减少装配后的应力变形。另外结构上预留的多组辅助安装凸台，可以根据实际加工需求加装冷却喷嘴支架、刀库信号触发块、对刀仪安装座等附属部件，不需要在主体结构上二次钻孔焊接，适配不同加工工艺的改造需求，不管是用于小型零件的铣削加工工位，还是用于打磨、去毛刺的自动化执行端，都能通过调整附属部件的安装位置快速适配，不需要重新设计主体连接结构。
