多组阀块配套定位连接结构件

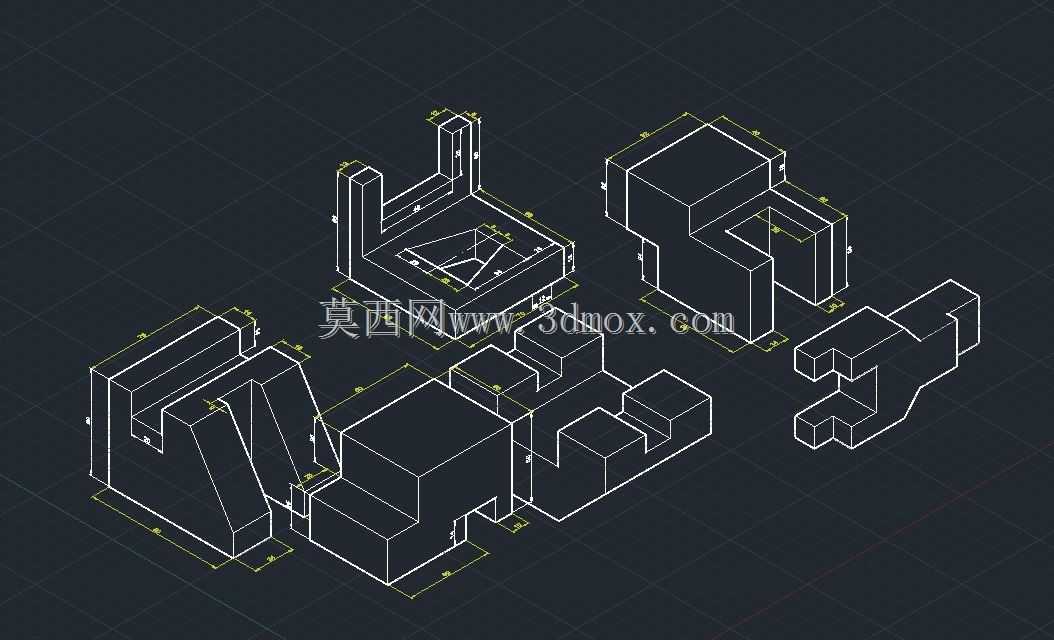

　　这套阀块配套结构件主要应用在工业流体控制回路的阀组集成安装场景，在液压、气动控制单元的现场装配、实训教学测绘、阀组改装设计环节都能用到，不同构型的零件分别承担阀块安装定位、相邻阀组间距支撑、管路走向避让、外接元件转接固定的作用。从结构设计逻辑来看，所有零件都采用等轴测视图标注全尺寸，每个安装面的形位公差、凸台定位高度、凹槽避让深度都做了明确标注，没有冗余的装饰性结构，完全围绕实际装配需求做构型设计。

　　带L型立板的结构件主要用于阀组侧边的行程开关、压力检测元件的安装固定，立板上的安装孔位间距匹配常规微型检测元件的安装孔距，底部的凸台刚好嵌入阀块侧边的定位槽，不需要额外做定位调整就能保证元件检测面与阀块内部阀芯触发位置对齐，避免现场安装反复调整位置的问题。中间的方块类支撑件主要用于叠装阀组之间的间距调整，不同高度的支撑块对应不同通径阀件的安装间隙要求，侧面的缺口结构是为了避让阀块之间的连接油管、控制气管，避免叠装后管路被挤压变形，支撑块上下端面都做了0.8级的平面度要求，保证叠装后阀组的密封面不会出现倾斜渗漏的问题。

　　端部的异形卡接件主要用于阀组在安装底板上的快速固定，不需要额外拧动多组固定螺栓，卡接结构对准底板卡槽推入后就能完成预固定，后续只需要拧动1颗锁紧螺钉就能完成阀组的整体固定，大幅提升现场装配的效率。从安装边界来看，所有零件的最大外轮廓尺寸都适配常规6通径、10通径阀块的安装间距，相邻零件装配后不会出现结构干涉，每个零件的倒角尺寸都统一为C1，既避免安装时锐边划伤操作人员，也不会因为倒角过大影响密封面的有效接触面积。

　　设计过程中充分考虑了零件的加工工艺性，所有结构都采用铣削加工就能完成，没有特殊的异形曲面需要五轴加工，普通立式加工中心一次装夹就能完成除底面外所有结构的加工，底面只需要二次装夹平铣就能达到平面度要求，加工成本控制在常规机械零件的区间内。不同构型的零件之间可以根据实际阀组的安装需求自由组合，不需要单独定制特殊转接件，比如在需要加装压力传感器的位置就搭配带立板的安装件，在阀组叠装层数较多的位置就搭配对应高度的支撑块，在需要快速拆装的检修位置就搭配卡接固定件，整套结构可以覆盖大部分常规工业阀组的安装改装需求，也可以作为机械测绘、CAD建模练习的典型实例，帮助初学者掌握机械零件尺寸标注、装配干涉检查、安装边界校核的基本方法，理解工业阀组安装过程中定位、支撑、避让、固定的核心设计逻辑，避免设计出无法实际装配、加工难度过高的无效结构。
