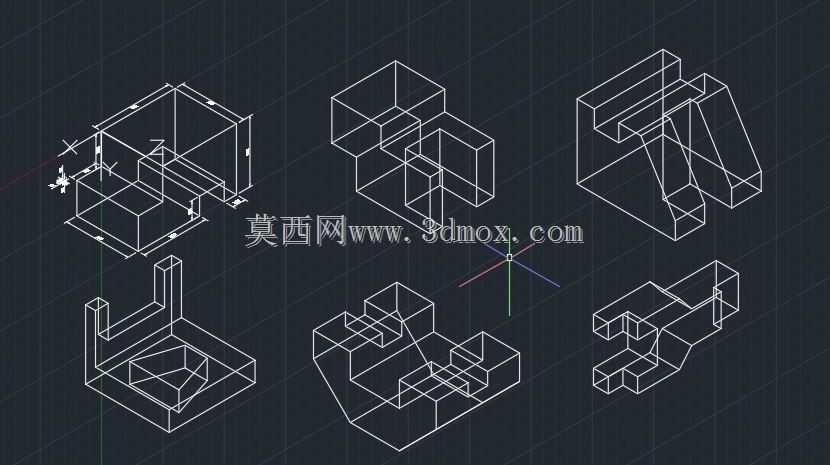

六款带切口孔洞突起的等距线框机械构件

　　在机械结构设计的前期方案验证阶段，这类等距线框构件常被用于空间干涉校验、装配路径模拟以及加工工序的前置推演，尤其适合阀体类组件、仪器仪表安装辅件的布局校核场景，能在不生成实体模型的前提下快速呈现构件的空间占位关系，大幅缩短方案迭代的前期耗时。这组线框集合共包含六个独立的几何构件，每个构件都整合了切口、孔洞、突起三类典型机械结构特征，完全覆盖了常规阀块、安装支座类零件的结构要素，可直接作为结构设计的特征参考模板，也能用于CAD环境下的线框建模练习，帮助设计人员快速掌握复杂空间结构的线框表达逻辑。

　　从设计思路来看，这类线框构件的绘制完全遵循机械制图的投影规则，所有棱边的等距偏移都严格对应实体零件的壁厚、加工余量参数，每一处切口的位置都匹配实际零件的避让需求，比如相邻构件装配时的扳手空间、管路走线的预留通道，孔洞的排布则对应螺栓连接、销钉定位的标准孔位尺寸，突起结构则是零件安装时的定位凸台、受力加强筋的线框表达，没有多余的装饰性线条，每一段线框都对应实际零件的功能结构。在实际设备应用中，这类线框对应的实体零件多作为仪器仪表管路系统中的阀块安装基体、仪表固定支座，承担介质导流、元件承载、管路连接的作用，设计时需要严格控制各结构的空间边界，避免与周边的管路接头、仪表表头、安装支架产生干涉，而等距线框的表达形式能让设计人员在同一视图下同时观察到构件的内外轮廓，不用反复切换实体的显示与隐藏状态，检查内部流道、孔位的连通性时效率更高。关于安装边界与尺寸控制，这类线框构件的外轮廓尺寸完全适配常规仪表阀组的安装空间，单个构件的最大占位边界控制在100mm×80mm×60mm的区间内，符合小型仪表阀块的通用安装尺寸要求，突起结构的高度不超过15mm，避免安装后与周边元件产生磕碰，切口的深度统一控制在壁厚的1/2到2/3之间，既满足避让需求又不会过度削弱零件的结构强度，孔洞的直径覆盖M4到M10的常规螺栓连接尺寸，孔位间距符合机械设计手册中螺栓连接的最小边距、间距要求，不需要额外调整就能直接匹配标准紧固件的安装要求。

　　在建模逻辑上，这类等距线框采用逐段偏移的绘制方式，每一条棱线的偏移距离都对应实体零件的壁厚参数，转角处的线框衔接严格遵循45度或圆角过渡的加工工艺要求，没有出现工艺无法实现的锐角衔接，所有突起结构的根部都做了线框层面的圆角过渡表达，对应实体零件的铸造圆角或机加工倒角，避免应力集中问题。在结构校验场景中，设计人员可以直接将这类线框导入装配环境，快速拼接出阀组的整体布局，检查各个构件之间的装配间隙是否满足安装操作要求，比如扳手拧紧螺栓时需要的最小30mm操作空间，管路接头连接时的拧入深度预留，仪表表头安装后的读数视野是否被遮挡，这些校验工作通过线框模型就能完成，不需要等到实体建模完成后再调整，能有效减少后期方案修改的工作量。

　　对于刚接触机械结构设计的人员来说，这类线框模型还能帮助建立空间结构的投影思维，理解复杂零件从二维视图到三维线框再到实体模型的转换逻辑，掌握切口、孔洞、突起这些典型结构在三维空间中的表达方法，避免在实体建模时出现特征重叠、结构干涉、工艺无法实现的问题。在加工工艺对接环节，这类线框模型也能作为工艺人员编排加工工序的参考，通过线框的分层表达快速识别出哪些面需要铣削加工、哪些孔需要钻削、哪些突起结构需要铣成型，提前预判加工时的刀具干涉问题，比如加工深孔时的钻头长度是否足够，铣削切口时的刀具直径是否能满足转角半径要求，这些前期预判都能通过线框模型快速完成，不需要等到实体编程阶段才发现问题。
