AutoCAD绘制的活塞式引擎结构设计方案

这套引擎结构设计方案，核心围绕往复活塞式内燃动力单元的核心工作逻辑展开，在结构排布上充分考虑了小型动力单元的紧凑性需求，可适配通用小型发电机组、园林动力机具、小型代步载具等多类需要稳定动力输出的应用场景。从实际工程落地的角度看，这类活塞式引擎的核心功能是通过燃油燃烧的热能推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为旋转扭矩，为后端负载提供持续的动力输出，设计过程中需要兼顾动力输出效率、结构运行稳定性、部件装配便利性三个核心维度。

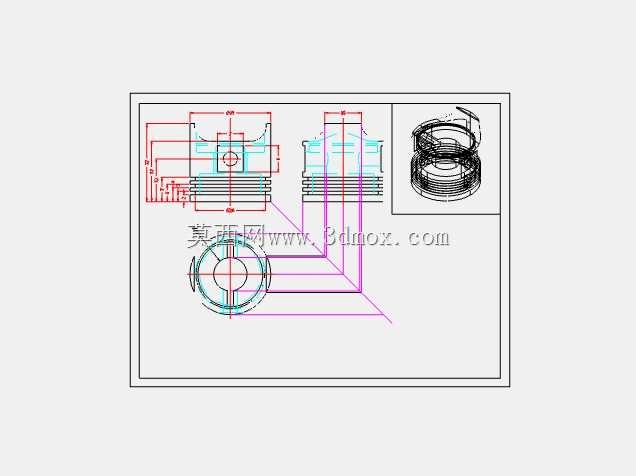

在整体设计思路上，方案优先确定了活塞的行程与缸径匹配关系，这两个参数直接决定了引擎的单缸排量，是后续所有部件尺寸推导的核心基准。活塞部分的环槽结构做了分层设计，分别对应气环与油环的安装位置，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏影响动力输出效率，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成异常燃烧与积碳问题。活塞销座的位置做了偏心处理，能够在活塞做功换向时减少对缸壁的侧向敲击，降低运行过程中的机械噪音与缸壁偏磨风险。

曲柄连杆机构的排布上，方案将曲轴的主轴颈与连杆轴颈的重叠度做了优化，在保证曲轴整体强度的前提下尽可能压缩了曲轴的轴向尺寸，缩减整个动力单元的横向安装边界。连杆大头采用了分体式的轴瓦安装结构，便于后续的装配与检修维护，轴瓦的配合间隙预留了符合热膨胀要求的公差范围，能够在引擎达到工作温度时保持合适的配合紧密度，既避免间隙过大造成的机油压力泄漏，也防止间隙过小导致的轴瓦抱死故障。

气缸体的结构设计上，方案整合了冷却水道的排布路径，水道围绕气缸套周边做环形布置，能够在冷却液循环过程中均匀带走缸壁的热量，避免局部过热导致的部件变形。进排气道的走向做了流线型优化，减少进排气过程中的气流阻力，提升气缸的充气效率，进而优化引擎的动力输出响应。从安装边界来看，整套动力单元的安装固定点设置在曲轴箱的下部四个角位，固定孔的位置公差严格控制，能够适配通用小型动力设备的安装机架，不需要额外做转接支架即可完成装配，降低下游设备的集成设计难度。

在细节结构处理上，方案对活塞与气门的运动干涉风险做了完整的运动仿真校核，在活塞处于上止点位置时，活塞顶部的气门避让坑能够预留足够的安全间隙，即使在正时系统出现小幅偏差的情况下也不会出现气门撞击活塞的严重故障。曲轴前端的动力输出端预留了标准的键槽连接结构，可直接连接飞轮、皮带轮等动力输出部件，后端的油封安装位做了台阶式的密封结构设计，能够有效阻挡曲轴箱内的机油泄漏，同时防止外部的灰尘杂质进入曲轴箱内部污染润滑油。

这套设计方案的结构逻辑完全遵循成熟的往复式引擎设计规范，所有部件的尺寸链都经过了完整的校核，既可以作为小型动力设备研发的结构参考，也可以作为机械结构教学中曲柄连杆机构、内燃动力单元的演示案例，帮助从业者理解活塞式引擎的工作原理与各部件的配合关系。在实际生产落地过程中，只需要根据选定的材料性能对部分受力部件的壁厚做小幅调整，即可满足不同功率等级的动力输出需求，适配更多细分场景的应用要求。
