阀块组件第三部分二维工程结构设计

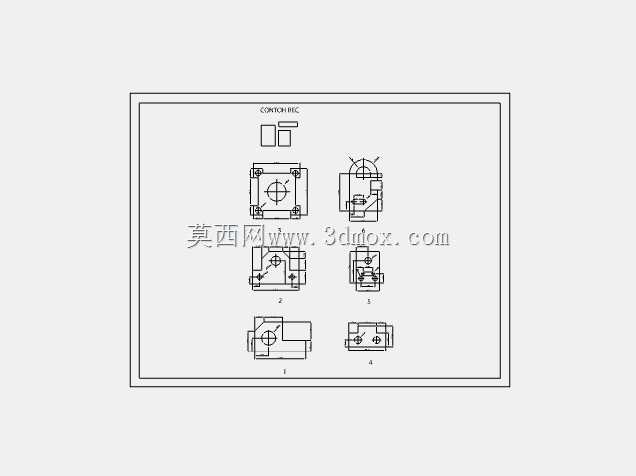

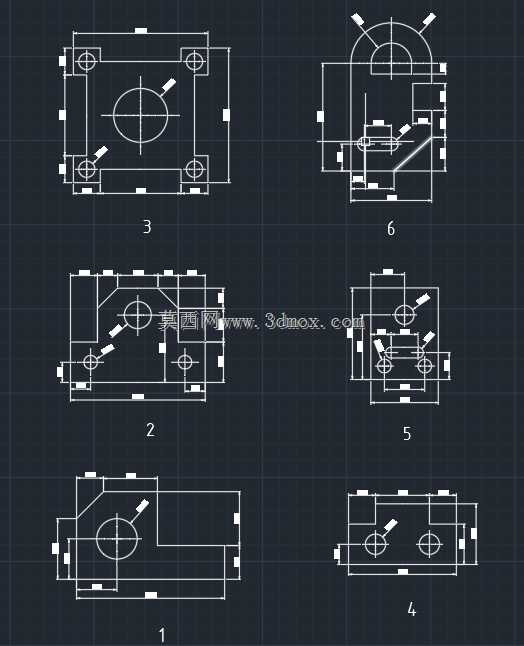

　　从工程图的视图标注逻辑来看，设计阶段优先确定了阀块的安装基准面，以底面作为整个组件的定位支撑面，四个角部设置的沉头安装孔，匹配对应规格的内六角圆柱头螺钉，可直接将该段阀块固定在相邻阀段或者液压站的安装基板上，安装孔的位置度公差严格控制在0.02mm范围内，避免多段阀块拼接时出现安装孔错位、密封面贴合不严导致的漏油问题。外形层面，该阀块主体采用矩形切削结构，局部做了斜角流道的让位加工，没有多余的外凸结构，整体轮廓规整，既方便数控铣削加工时的一次装夹成型，也能减少集成安装时的空间占用，适配安装空间局促的设备内部布局。在液压系统的集成化设计环节中，阀块作为承载各类液压阀、连通油路通道的核心载体，其结构合理性直接决定整套液压回路的运行稳定性、压力损失水平与后期维护便捷性。本次呈现的阀块组件第三部分结构，是整套集成阀组拆分设计中的关键组成模块，主要承担相邻阀组段的油路对接、安装定位以及局部流道转向的功能，常见于中小流量的工业液压站、工程机械液压控制单元、机床液压夹紧回路等应用场景中。

　　流道设计上，图中清晰标注的圆形通油孔，采用了正交与斜交结合的布孔方式，其中斜向流道的设计是为了缩短油路路径，降低液压油在流道内的沿程压力损失，同时避免与其他正交孔道发生干涉，所有流道的孔口位置都做了倒角处理，去除加工毛刺，防止液压油冲刷带起金属碎屑进入液压阀造成卡阀故障。设计过程中运用了镜像绘图命令来对称布置安装孔与流道结构，既保证了阀块结构的对称性，减少加工时的编程工作量，也能让阀块在承受液压油压力时受力更均匀，避免单侧应力集中导致的阀体变形。

　　从安装边界来看，该阀段的拼接端面设置了密封槽位，安装时搭配对应规格的O型密封圈，可承受最高25MPa的系统工作压力，端面的定位销孔用于和相邻阀段做精准对位，保证拼接后内部流道的同轴度误差控制在允许范围内，不会出现通流截面突变引发的噪音与压力波动。在实际选型应用中，该阀段需要和同系列的其他阀块段配合使用，共同组成完整的集成阀组，替代传统的管式连接结构，大幅减少液压系统的管路接头数量，降低系统的泄漏点，同时缩短油路响应时间，提升液压回路的动作一致性。结构细节上，阀块的所有外露棱边都做了R1的圆角处理，避免安装维护时的锐角划伤，各个油口的标注位置清晰，方便后期装配时的管路对接，不会出现油口接反引发的设备动作故障。

　　从加工工艺角度考量，该阀块的结构全部采用铣削、钻削工序即可完成加工，不需要特殊的工装夹具，普通的立式加工中心就能满足精度要求，适合批量生产加工，能够有效控制制造成本。在实际工况中，这类拆分式阀块结构相比整体式阀块，更方便后期的故障排查与元件更换，当某一段阀块出现流道堵塞或者密封失效时，不需要拆解整个阀组，仅需拆卸对应阀段即可完成维护，大幅降低设备的停机维护时间。流道的孔径设计匹配系统流量要求，通流流速控制在4-6m/s的合理区间内，避免流速过高引发的液压油发热与啸叫问题，所有流道的交叉位置都做了工艺孔封堵设计，采用钢球涨堵或者螺塞密封，保证高压工况下不会出现渗漏。
