多视角阀块零件二维工程结构设计图

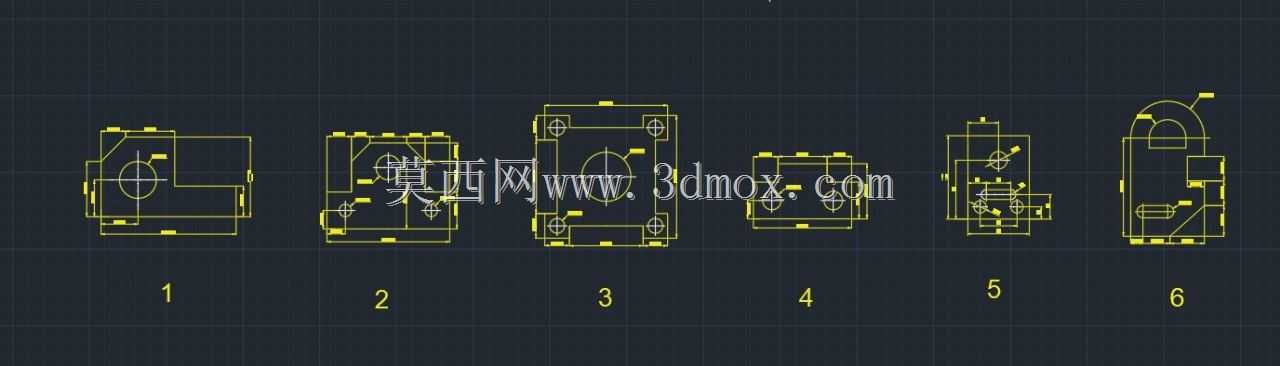

这套阀块的工程视图采用六向正交投影排布，完整覆盖了零件从正视、侧视、俯视等不同观测角度的结构轮廓，每一处投影都严格遵循正投影投影规律，对应视图间的长对正、高平齐、宽相等关系完全对齐，能让加工、检验环节的技术人员无需额外脑补，直接从图纸上读取到所有结构的位置对应关系。阀块作为液压系统里的核心集成式元件，主要承担油路分配、压力调控、流向切换的功能，在各类工业液压站、工程机械液压回路、机床液压夹紧系统中都有广泛应用，这类集成阀块相比分散式管路连接，能大幅减少管路接头数量，降低系统泄漏风险，同时压缩液压系统的整体安装空间，提升回路的响应速度。

从视图呈现的结构来看，该阀块采用矩形基体作为主体结构，基体上分布有多个不同通径的油道孔，部分孔道为垂直正交的连通结构，用于实现不同油路之间的导通，部分孔道端部设计有密封槽结构，用于安装O型密封圈，避免高压油液从结合面泄漏。视图上标注的各类形位公差、尺寸线，明确了各油道孔的位置度、孔深、孔径公差，还有安装孔的分布位置，这些尺寸直接决定了阀块和对应阀件、安装基座的匹配性——比如安装孔的中心距偏差如果超出公差范围，会导致阀件安装时螺栓无法穿入，或者强行安装后阀件密封面受压不均出现泄漏；油道孔的位置度偏差过大，则可能导致油道之间出现窜油，引发液压系统动作紊乱、压力保不住等故障。

设计这类阀块结构时，首先要根据液压回路的通流能力确定各主油道的通径，通径过小会导致油液流速过高，产生较大的压力损失和系统发热，通径过大则会增加阀块的整体体积，提升材料成本和加工难度。其次要合理排布油道的走向，尽量避免斜孔、深孔加工，因为深孔加工时排屑困难，刀具容易偏摆，导致孔道内壁粗糙度不达标，甚至出现孔道打穿的废品，正交布置的孔道不仅加工难度低，还能方便后续去除孔道内的毛刺，避免毛刺脱落进入液压系统，造成阀芯卡滞、过滤器堵塞等问题。另外还要考虑阀块的安装边界，从视图的外轮廓尺寸来看，该阀块的长宽高尺寸适配常规的通径液压阀安装面，安装孔的位置符合标准安装尺寸规范，不需要额外设计过渡连接板，可以直接和对应规格的电磁阀、溢流阀、节流阀等元件叠装，减少了系统的装配工作量。

在实际加工场景中，这套视图可以直接作为铣削外形、钻镗孔道、磨削密封面的加工依据，检验人员也可以对照各视图的尺寸标注，对加工完成的阀块进行尺寸校验，确认各结构的加工精度是否满足设计要求。比如阀块的安装平面需要保证足够的平面度，否则阀件安装后密封面会存在间隙，高压工况下容易出现渗漏；油道孔的内壁粗糙度需要控制在合理范围内，降低油液流动时的阻力，同时减少杂质附着的可能性。另外视图上标注的各孔道深度，也能指导加工人员控制钻孔深度，避免钻穿相邻油道，造成不同压力等级的油路串通，影响整个液压系统的正常工作。这类多视图的工程表达，完全围绕阀块的实际生产、装配、使用需求展开，没有冗余的结构表达，每一个投影、每一条尺寸线都对应实际加工和装配的校验点，能有效降低生产环节的识图成本，减少加工失误的概率。
