阀块类机械零件多视角工程设计图纸

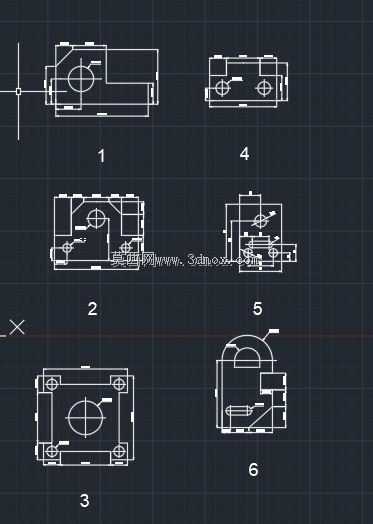

在液压系统的集成化设计环节中，阀块作为各类液压阀的安装载体，承担着连通油路、固定元件、简化管路布局的核心作用，这类零件的设计精度直接决定整个液压回路的运行稳定性，稍有尺寸偏差就可能出现油路串通、阀件安装错位、密封失效等问题。这套多视角工程图纸完整覆盖了阀块零件的六个投影视角，从不同维度呈现了零件的结构细节，能为后续的三维建模、数控加工、尺寸校验提供完整的参考依据。

从实际应用场景来看，这类阀块多用于中小型液压站、机床液压夹紧回路、小型工程机械的液压控制单元中，相比传统的管路连接方式，集成式阀块能大幅减少管路接头的使用数量，降低系统漏油风险，同时压缩液压系统的整体安装空间，让设备的结构布局更加紧凑。在设计这类阀块时，首先要明确各个阀件的安装孔位位置，保证阀件安装后操作空间充足，不会出现相邻阀件手柄干涉、接线空间不足的问题；其次要理清内部油路的走向，在满足通流截面积要求的前提下，尽量缩短油路长度，减少油路弯折带来的压力损失，同时要避免不同压力等级的油路出现贯通，防止系统压力异常。

从图纸呈现的结构来看，该阀块采用矩形基体设计，六个面分别布置了不同规格的安装孔、油口以及定位结构：顶面和侧面的圆形沉孔用于安装板式液压阀，孔位的同轴度、端面粗糙度都有明确的设计要求，保证阀件安装后密封面完全贴合；边角位置的通孔为安装固定孔，用于将阀块整体固定在设备基座或者液压站油箱面板上，孔位的位置度公差需要控制在合理范围内，避免安装时出现螺栓无法穿入的问题；内部的油路孔采用正交钻孔的方式加工，图纸上标注的各个孔深、孔径尺寸，能指导加工时控制钻孔深度，避免出现钻穿、孔深不足导致通流面积不够的问题。

在安装边界方面，该阀块的整体外形尺寸适配常规通径的液压阀安装，安装时需要在阀块与阀件的结合面加装对应规格的密封圈，安装螺栓的拧紧力矩要符合阀件的安装要求，避免力矩过大导致阀块螺纹滑牙或者阀件壳体变形，力矩过小则会出现密封面漏油的问题。另外，阀块的外露油口需要预留足够的管路连接空间，方便后续安装油管接头、测压接头等辅件，不会因为空间不足导致接头安装倾斜、密封失效。

在加工工艺层面，这套图纸的尺寸标注逻辑完全符合机械加工的工序要求，加工时可以先完成六面体的铣削加工，保证各个面的平面度、相邻面的垂直度满足基准要求，再以其中一个面为基准加工各个安装孔、油口孔，最后完成孔口去毛刺、表面防锈处理等工序。完成加工后还需要进行耐压测试，封堵所有油口后通入额定压力1.5倍的液压油，保压一段时间检查是否存在渗漏、油路串通的问题，确保阀块的使用可靠性。对于三维建模从业者来说，这套多视图图纸能帮助快速还原阀块的完整三维结构，建模时可以先根据外形尺寸拉伸出基体特征，再依次添加各个孔位、倒角、沉孔等细节特征，建模过程中需要重点核对各个孔位的相对位置尺寸，保证模型与图纸设计完全一致，后续可以直接用于装配干涉检查、工程图导出、加工仿真等环节。
