AutoCAD图像标题阀块标准图框模板

　　在液压阀块的设计出图环节，标准化的图框与标题栏是保障图纸流转规范性的核心基础，这套图框模板完全适配液压阀块类零件的出图需求，可直接嵌入AutoCAD绘图环境调用，无需设计人员重复绘制图框边界、标题栏分区，能大幅减少绘图前期的重复工作量。从实际应用场景来看，液压阀块作为液压系统中集成油路、安装阀件的核心载体，其加工图纸需要在生产车间、质检部门、装配班组、外协供应商多个环节流转，统一规范的图框能让不同环节的技术人员快速定位图纸信息，避免因图框格式混乱导致的信息识别偏差，比如加工班组能快速找到尺寸标注基准区域，质检人员可直接对照标题栏的零件信息核对检验批次，装配人员能通过图框预留的技术要求区域明确安装注意事项。

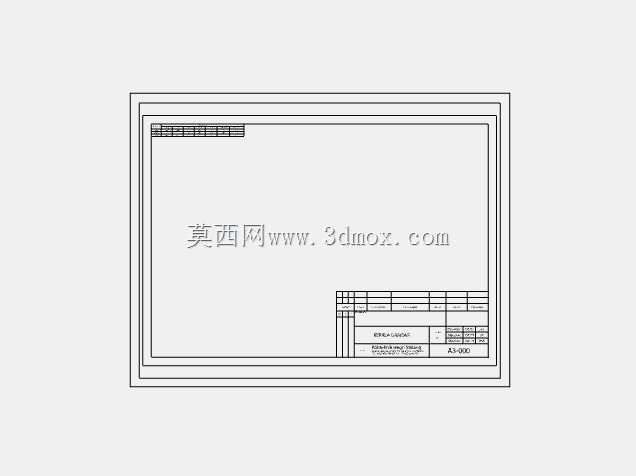

　　这套图框的设计思路完全贴合阀块零件的出图习惯，外框采用粗实线绘制，明确界定图纸的打印边界，内框采用细实线区分绘图区域与信息标注区域，避免绘图内容超出可打印范围；右下角的标题栏分区完全匹配阀块类零件的信息标注需求，预留了零件名称、材料牌号、比例、版本号、投影符号的填写位置，同时在标题栏上方预留了阀块专用的技术要求填写区，可直接标注油路清洁度要求、孔位公差等级、表面处理要求这类阀块加工必须明确的工艺参数，无需额外调整排版。

　　从安装与使用边界来看，这套图框适配A3幅面的打印输出，绘图区域的留白完全符合机械制图国家标准的留边要求，左侧预留了足够的装订边宽度，方便图纸成册归档，不会因为装订遮挡绘图内容；图框内的图层设置已经提前完成，外框、内框、标题栏文字、标注线分别归属不同图层，设计人员调用后可直接在对应图层绘制阀块的二维视图，无需重新设置图层属性，能有效统一不同设计人员输出的阀块图纸格式。

　　在实际的阀块设计工作中，很多设计人员会因为重复绘制图框浪费大量时间，甚至出现不同项目图框格式不统一的问题，导致归档时需要重新调整格式，这套模板直接解决了这类痛点，调用后即可直接开展阀块的孔系布局、油路走向、尺寸标注工作，同时图框的标题栏分区已经预设了阀块零件常用的信息项，能避免设计人员漏标关键零件信息，比如阀块的材料通常选用45号锻钢或者铝合金，标题栏的材料栏位置醒目，不会出现漏填导致加工选错材料的问题；另外图框右上角预留了更改记录区，可直接记录阀块图纸的版本变更信息，方便后续迭代时追溯修改内容，这对于需要多轮优化的复杂阀块设计来说尤为实用，能避免不同版本图纸混用导致的加工报废问题。在车间实际加工场景中，统一格式的图框能让一线操作工人快速熟悉图纸布局，不用在不同格式的图纸上反复寻找加工信息，比如阀块的安装孔位尺寸、油口螺纹规格、形位公差要求都集中在绘图区域的固定位置，工人拿到图纸后能快速定位关键加工尺寸，减少识图时间，提升加工效率；同时标准图框的打印边界设置精准，不会出现打印时内容被裁切的问题，避免因为图纸打印不全导致的加工失误。
