带压紧结构的机加工用V型夹持座

在常规机加工车间的钻、铣、打标工序里，圆柱类工件的装夹定位一直是影响加工精度的核心环节，这类带弓形压紧结构的V型夹持座，就是针对棒材、管材类回转体工件装夹需求设计的定位压紧组件。从实际加工场景来看，这类夹持座常布置在普通钻床工作台、小型铣床台面上，也可集成到自动化打标生产线的定位工位，适配直径在一定范围内的圆柱工件，避免工件在切削力作用下发生周向转动或轴向窜动。

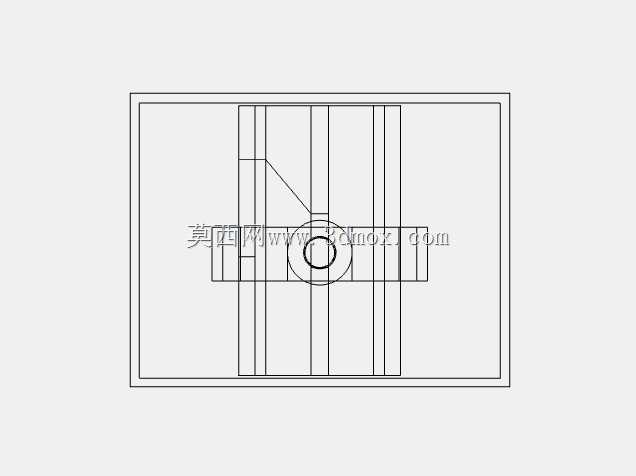

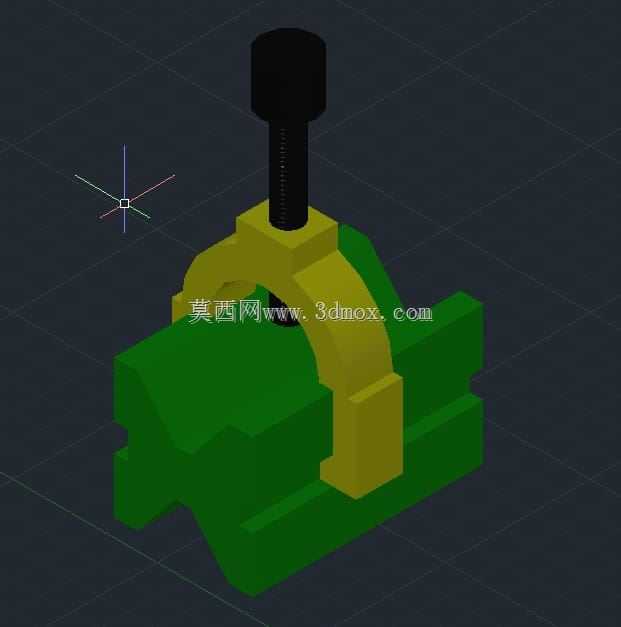

整个组件的结构逻辑非常清晰，底部的V型基座是核心定位基准，基座上开设的90度V型槽直接决定了工件的定位精度，槽面的粗糙度需要控制在合理区间，既要保证与工件外圆的接触贴合度，又要避免过于粗糙的表面划伤工件外壁。基座底部设计有与机床工作台T型槽匹配的安装凸台，安装时可直接嵌入工作台的标准槽位，通过T型螺栓完成基座的固定，不需要额外加工转接板，安装边界完全适配常规小型机加工设备的工作台槽距，不会出现干涉问题。

上方的弓形压紧架是实现工件锁紧的关键部件，弧形的架体跨在V型槽上方，中间穿装的压紧螺栓顶端设计有加力用的六角头，方便操作人员用标准扳手施加锁紧力，螺栓底端与工件接触的位置可根据需求加装软质垫片，避免锁紧力过大在薄壁管材表面留下压痕。设计时特意将压紧螺栓的轴线设置在V型槽的角平分线上，保证锁紧力垂直向下指向V型槽的对称中心，不会出现侧向分力导致工件偏移，这一点对于钻孔工序尤其重要——如果锁紧力存在侧向偏移，钻削时钻头很容易发生偏摆，直接造成孔位超差。

从功能特性来看，这套V型夹持座不需要复杂的液压或气动辅助动力，纯机械结构的可靠性非常高，在没有气源、液压源的普通钳工工位也能正常使用，日常维护只需要定期在压紧螺栓的螺纹段涂抹润滑脂，避免铁屑嵌入螺纹造成卡滞即可。和普通的平口钳相比，V型定位的方式对圆柱工件的适配性更好，不需要更换钳口就能适配不同直径的回转体工件，只要工件直径在V型槽的夹持范围内，都能自动完成对中定位，省去了平口钳装夹时反复找正工件中心的步骤，能有效缩短单件装夹的辅助时间。

在三维建模过程中，需要重点关注几个配合尺寸的公差设定：V型槽的角度公差直接影响定位精度，通常需要控制在正负半分以内；压紧螺栓的通孔与弓形架的配合间隙不能过大，否则螺栓锁紧时会出现歪斜，导致压紧力方向偏移；基座底部安装凸台的宽度需要与标准T型槽的槽宽做间隙配合，保证基座能顺畅滑入工作台槽位，同时不会因为间隙过大造成装夹后基座晃动。另外，弓形架的跨距设计需要兼顾刚性和工件取放的便利性，跨距过小会导致大直径工件无法放入V型槽，跨距过大则会降低弓形架的整体刚性，锁紧时容易出现架体变形，影响夹持稳定性。

实际使用时，操作人员只需要将待加工的棒材或管材放置在V型槽内，调整好轴向加工位置后，旋紧顶部的压紧螺栓，就能完成工件的固定，加工完成后反向旋松螺栓，抬起弓形架即可取下工件，操作流程非常简单，对操作人员的技能要求不高，即使是新入职的钳工经过简单培训就能熟练使用。对于小批量多品种的加工场景，这种结构简单、可靠性高的V型夹持座，比复杂的专用卡具适用性更强，也不需要针对不同直径的工件定制专属夹具，能有效降低生产准备阶段的夹具成本。
