AutoCAD阀门阀块图案填充设计图纸

　　在液压与流体控制管路系统的设计环节，阀块作为集成安装各类液压阀、控制元件的核心载体，其工程图的图案填充表达直接影响加工、装配环节的信息传递效率。这套阀块相关的CAD图案绘制内容，核心围绕阀块的剖面表达、不同材质区域区分、安装孔位与流道的标识需求展开，适配车间加工识图、装配校验、现场运维的多场景使用需求。从实际工程应用来看，阀块广泛应用在液压站、流体输送控制单元、工艺管路集成模块中，承担着连通管路、固定阀件、分配介质流向的作用，工程图中准确的图案填充，能够让加工人员快速区分实体金属区域、钻孔流道区域、密封槽区域，避免加工时出现流道钻错、密封槽加工深度偏差的问题。

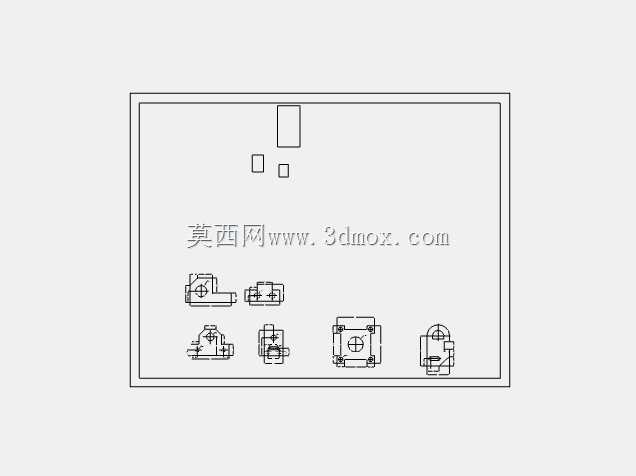

　　设计这套图案填充逻辑时，首先考虑的是不同视图下的表达一致性：主视图中阀块的外形轮廓采用粗实线绘制，内部的安装沉孔、贯穿流道采用对应方向的剖面图案区分，针对金属实体部分选用45度等距斜线填充，流道空腔区域留白并搭配流向标识，密封安装槽则采用小间距网格图案填充，让识图人员无需额外查看技术要求，就能快速识别不同结构的功能属性。在安装边界的表达上，图纸明确标注了阀块的安装孔位分布、各凸台的外轮廓尺寸，相邻阀件安装后的干涉边界也通过虚线做了示意，避免现场装配时出现阀件手柄、接线端子与周边管路碰撞的问题。

　　不同于常规的零件图绘制，这套图案填充方案特意考虑了不同打印比例下的识别度：当图纸缩小打印装订时，不同区域的填充图案密度差依然能够保证结构辨识度，不会出现图案过密糊成一片、或者过疏无法区分区域的问题。针对阀块上的不同功能结构，比如定位销孔、螺栓过孔、油口连接螺纹，在对应剖面位置搭配了差异化的填充细节，比如螺纹孔的大径小径区域填充密度做了区分，让加工人员一眼就能识别孔的类型，不用反复核对尺寸标注。在实际的车间生产场景中，很多阀块加工报废的问题都源于工程图表达不清，比如流道与安装孔打通、密封面位置识别错误，这套图案绘制逻辑通过分层填充的方式，把不同功能的结构区域做了视觉上的明确区分，哪怕是刚入行的钳工学徒，也能快速理解图纸表达的结构信息。

　　同时在装配场景中，运维人员通过图纸上的填充图案，能够快速定位密封件的安装位置、流道的走向，在设备检修时不用反复拆解阀块就能判断介质流向，大幅提升现场运维的效率。设计过程中还考虑了CAD版本的兼容性，所有填充图案都采用软件自带的基础图案定义，没有使用自定义外部图案，避免不同版本软件打开图纸时出现图案丢失、显示错乱的问题。针对阀块的外形尺寸标注，图纸把安装基准面的位置用特殊填充标识做了强调，所有尺寸都从基准面开始标注，避免加工时出现尺寸链累积误差，保证阀块安装到设备基座上时，各油口的位置能够与管路精准对接，不会出现管路别劲、密封泄漏的问题。另外在相邻零件的安装示意部分，图纸用浅灰色填充绘制了配套安装的液压阀、管接头的轮廓，明确标注了阀块安装后各元件的占用空间边界，给整体管路布局设计提供准确的空间参考，避免后续整机装配时出现空间干涉。
